Review NVIDIA GeForce GTX 590 (Bag. 1): Spesifikasi dan Feature

Sekarang, tiba saatnya melihat jeroan di dalam NVIDIA GTX 590.

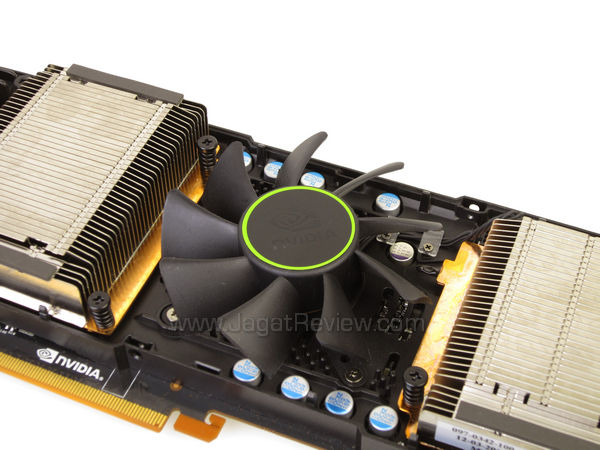

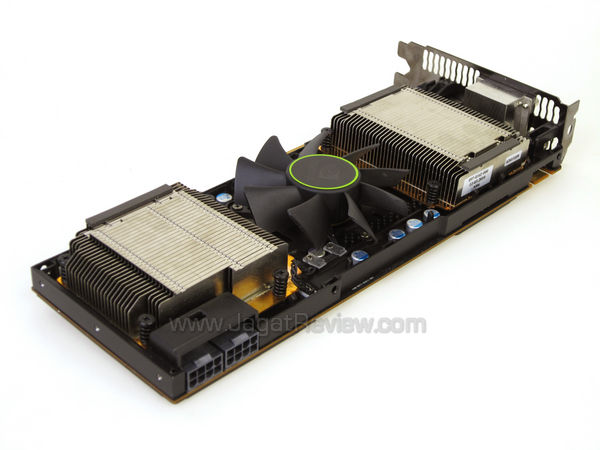

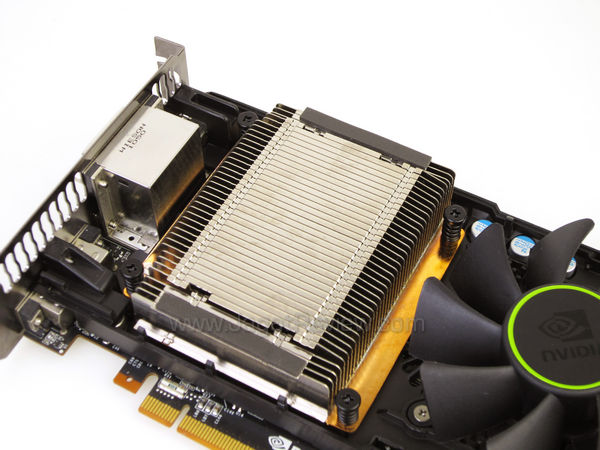

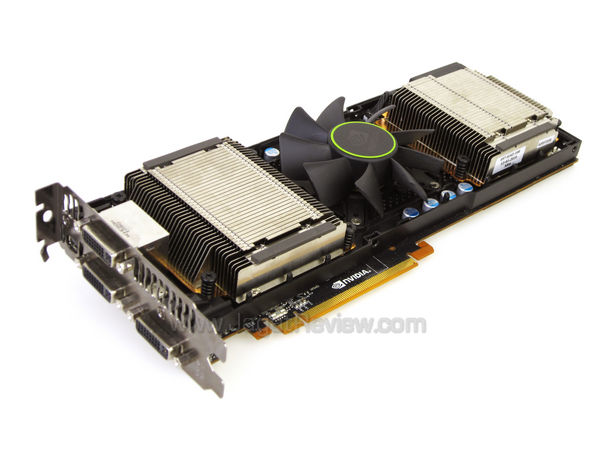

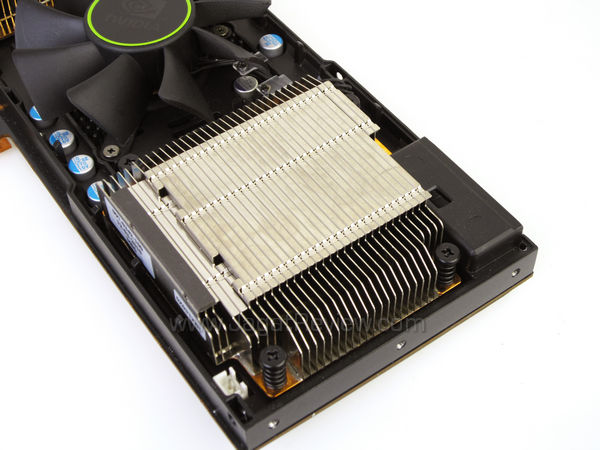

Inilah yang kami jumpai begitu kami berhasil membuka tutup heatsink.

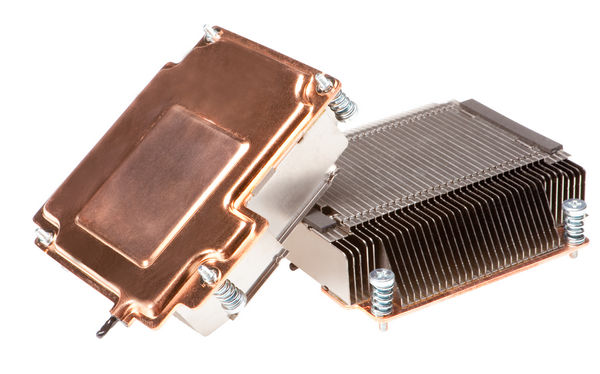

Untuk mendinginkan setiap chip GPU, NVIDIA menggunakan dua heatsink vaporchamber. Sedangkan chip memori didinginkan oleh pelat metal berwarna hitam yang terpasang sepanjang PCB.

Masih seputar jeroan di dalam NVIDIA GTX 590. Gambar ini adalah penampang sisi atas PCB NVIDIA GTX 590. Anda dapat melihat seperti apakah dan apa saja komponen yang terpasang di PCB NVIDIA GTX 590. Chip berwarna hijau di bagian tengah PCB adalah chip NVIDIA NF200. NVIDIA GTX 590 menggunakan PCB dengan ketebalan 12 lapis. NVIDIA menambahkan dua ons tembaga di PCB ini agar pelepasan panas lebih optimal dan memperkuat daya tahan PCB.

Gambar di atas adalah penampang sisi bawah PCB NVIDIA GTX 590. Kami menjumpai dua buah pelat metal yang terletak tepat di bawah chip GPU. Tampaknya, pelat metal ini bertugas mendinginkan chip GPU dari sisi bawah PCB.
