Review MSI R6970-2PM2D2GD5: Disertai Bonus 3DMark 11

Graphics card

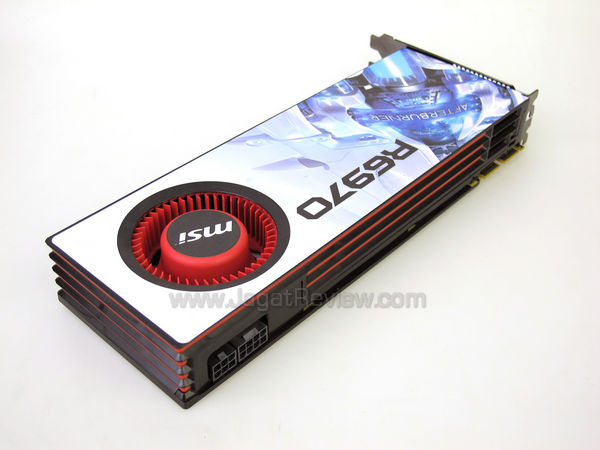

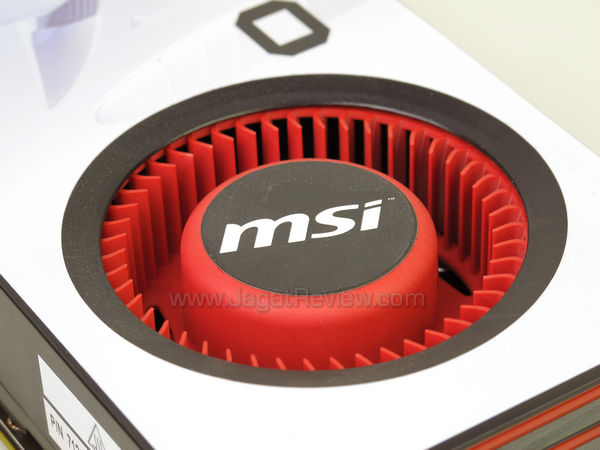

Inilah wujud graphics card MSI R6970-2PM2D2GD5. Selain masih menggunakan spesifikasi reference, graphics card ini ternyata masih menggunakan model reference AMD HD 6970. Untuk membedakan graphics card ini dengan AMD HD 6970 lainnya, MSI menempelkan stiker bermotif sama seperti kemasan bagian depan di tutup heatsink. Selain itu, terdapat pula stiker berlogo MSI pada bagian tengah kipas.

Untuk mengukur temperatur kerja MSI R6970-2PM2D2GD5, kami pun menjalankan aplikasi Unigine Heaven 2.1 dan mendapatkan hasil seperti ini:

MSI R6970-2PM2D2GD5

Full-load : 87 °C (fan speed 37 %)

Idle : 45 °C (fan speed 25 %)

Penggunaan heatsink reference ternyata membuat temperatur kerja MSI R6970-2PM2D2GD5 tidak jauh berbeda dengan temperatur kerja AMD HD 6970 reference. Kecepatan kipas yang tergolong rendah tampaknya menjadi salah satu penyebab tingginya suhu kerja MSI R6970-2PM2D2GD5. Untuk mengatasi hal ini, Anda dapat menaikkan kecepatan kipas sehingga temperatur kerja graphics card menjadi lebih rendah. Akan tetapi, kecepatan kipas yang lebih tinggi akan membuat tingkat kebisingan meningkat.

Pasokan daya MSI R6970-2PM2D2GD5 didapatkan melalui konektor daya 8-pin+6-pin. Power supply 550 Watt menjadi kebutuhan minimal yang diperlukan untuk menjalankan graphics card ini.

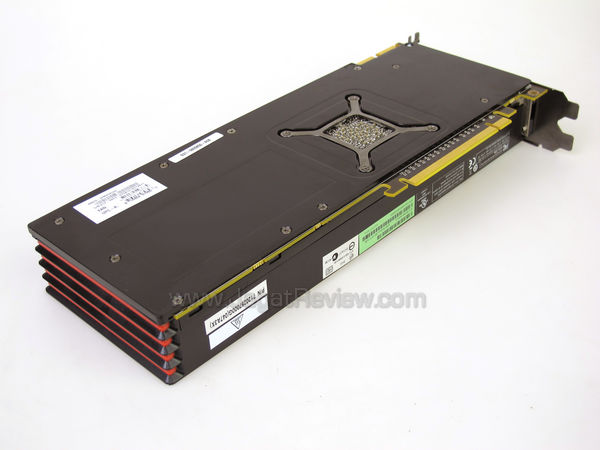

Setelah melihat sisi atas graphics card, kini saatnya untuk melihat ke bagian bawah graphics card. Gambar di atas adalah penampang sisi belakang PCB graphics card. Pada sisi ini terdapat pelat metal berwarna hitam yang menutupi hampir seluruh bagian PCB kecuali pada bagian di bawah chip GPU. Pelat metal ini berguna untuk memaksimalkan pelepasan panas yang berasal dari komponen yang terletak pada sisi belakang PCB.

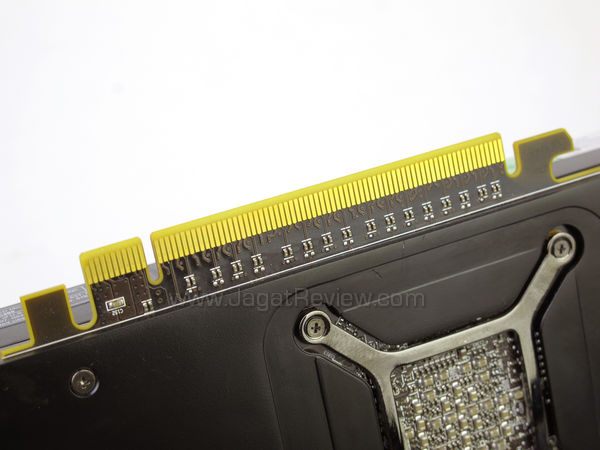

Sedangkan yang satu ini tentu saja adalah konektor PCI Express 2.1 x16.

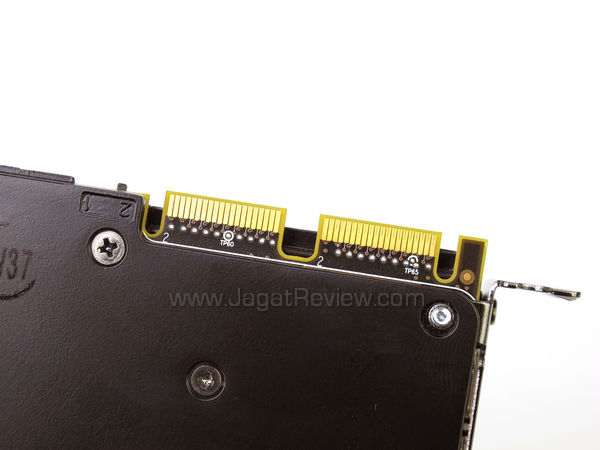

MSI R6970-2PM2D2GD5 dilengkapi dua buah konektor Crossfire untuk konfigurasi multi-GPU dengan menggunakan hingga empat buah graphics card.

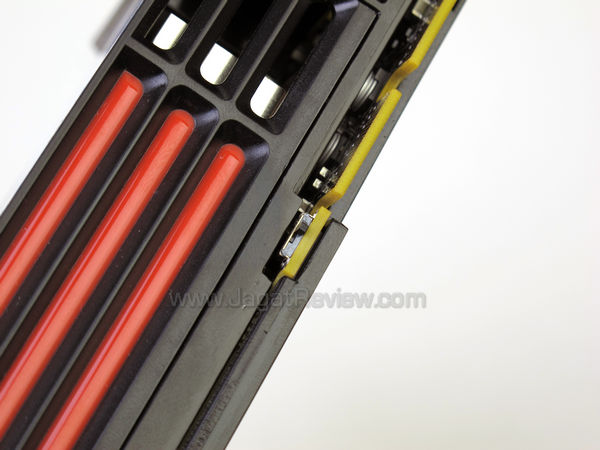

Tidak jauh dari konektor Crossfire terdapat switch Dual BIOS. Feature Dual BIOS merupakan feature standar yang terdapat pada AMD HD 6900. AMD HD 6900 dilengkapi dua buah chip BIOS, dimana salah satunya merupakan BIOS utama yang dapat Anda utak atik. Sedangkan BIOS kedua bertindak sebagai BIOS cadangan, jika yang pertama rusak. BIOS cadangan ini tidak dapat Anda utak-atik atau modifikasi.

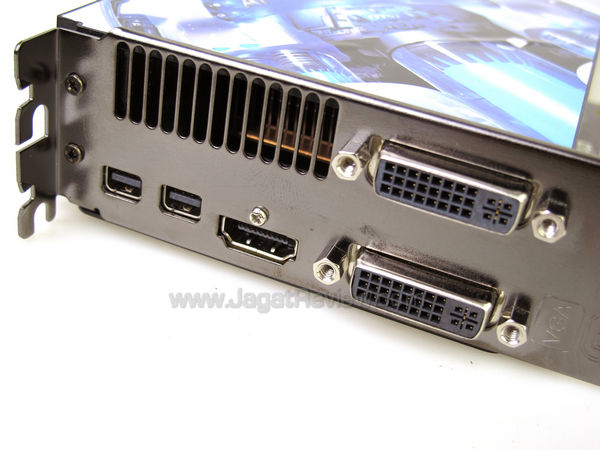

MSI R6970-2PM2D2GD5 dilengkapi konektor display standar AMD HD 6970 yang terdiri dari dua buah konektor DVI, sebuah konektor Full-size HDMI 1.4a, dan dua buah mini-Display Port 1.2a.
