Preview Motherboard Z68: MSI Z68A-GD80 (B3)

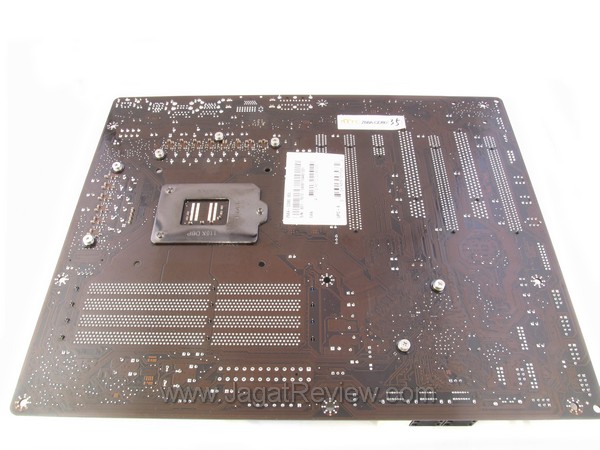

Sekarang, mari kita lihat penampakan fisik board-nya!
Sepintas lalu, bentuk fisik board ini mirip sekali dengan MSI P67A-GD80. Namun, bentuk I/O backpanelnya jelas berbeda karena ada port DVI dan HDMI yang digunakan untuk output VGA. Kami sempat menerima informasi bahwa ada juga vendor motherboard yang tidak menyertakan output video di board Z68-nya.
Melanjutkan ke komponen Voltage Regulator Module (VRM), seperti biasa MSI menggunakan komponen “Military Class II”-nya, berupa kombinasi Driver MOSFET(DrMOS), Super Ferrite Choke(SFC), dan Hi-c CAP (tantalum cap). Untuk menjaga temperatur DrMOS-nya, MSI menggunakan Heatpipe.
(Topologi VRM dan komponen-komponennya akan kami ulas lebih detail di review lengkap board ini)
Di board ini, MSI menyediakan tiga buah PCI-E untuk solusi multi-GPU dan juga sebuah konektor power 6-pin PCIe untuk menyuplai daya ekstra ke PCIe di konfigurasi multi-GPU yang menyedot daya cukup banyak.
Di board ini ditemukan 7 (tujuh) buah port SATA. SATA 1-6 dikontrol oleh Intel Z68 PCH dan SATA7 dikontrol oleh chip Marvell 88SE9128. SATA 1,2, dan 7 merupakan port SATA yang mendukung kecepatan 6 Gbps.
Di balik heatsink ini, terdapat chipset Intel Z68 PCH.
Untuk mencegah sistem gagal booting yang disebabkan oleh BIOS Corrupt, MSI menyediakan dua buah chip BIOS.
