Review Z68 Extreme 4: Sajian High End ASRock untuk Z68

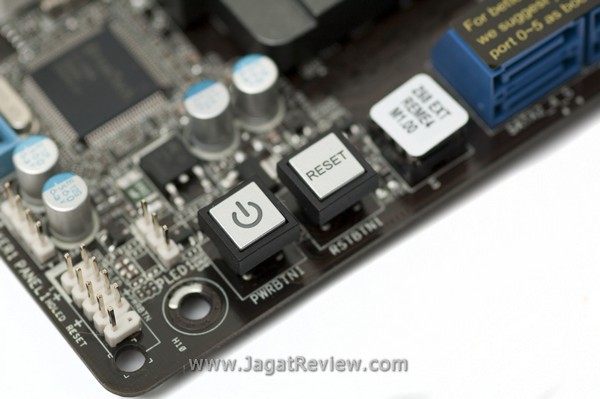

Keberadaan onboard switch memudahkan Anda ketika ingin menghidupkan motherboard ini tanpa membutuhkan casing.

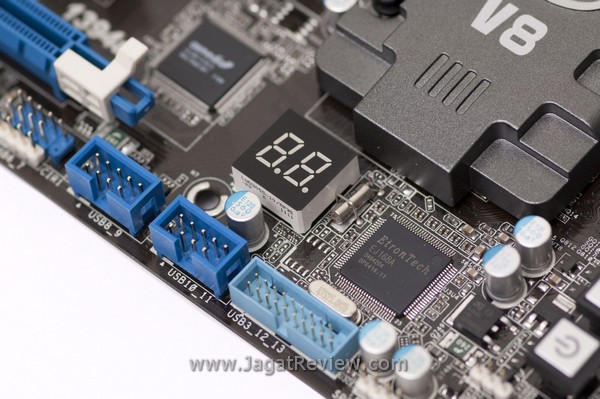

Tersedianya POST reader akan memudahkan Anda mendeteksi masalah saat booting. Secara pribadi, fitur ini sangat membantu ketika mencoba trouble shooting. Anda tidak perlu “meraba-raba” ketika berusaha mencari komponen yang bermasalah di sistem Anda.

Koneksi USB 3.0 yang disediakan dalam bentuk header (biru muda) dikontrol oleh chipset EtronTech yang terletak di sebelahnya.

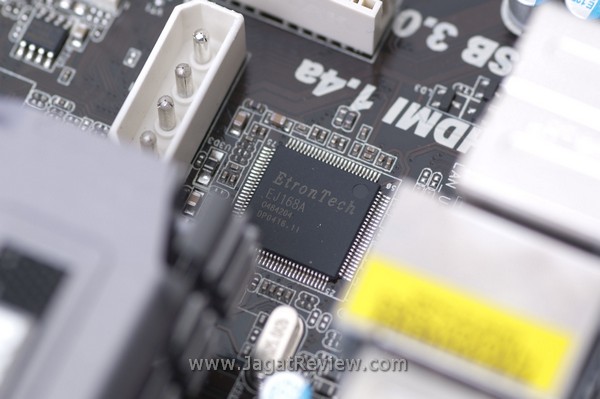

Koneksi USB 3.0 yang terdapat di backpanel juga dikontrol oleh sebuah chipset dari EtronTech.

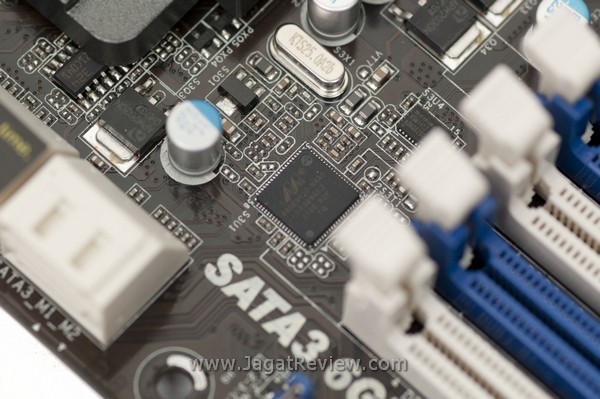

Selain koneksi SATA III yang disediakan oleh PCH Intel, ASRock memutuskan menambahkan koneksi SATA III dengan menggunakan chipset dari Marvell.

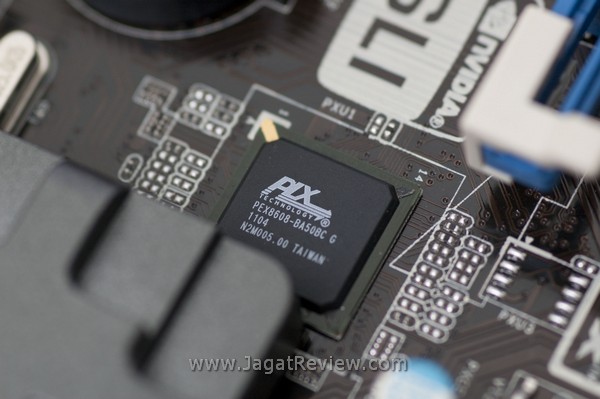

Sandy Bridge menyediakan 16 lanes PCI-Express sehingga ketika Anda menggunakan konfigurasi dua graphic card, kecepatannya menjadi  2 x 8 lanes. Oleh karena motherboard ini mempunyai tiga buah slot PCI-Express dan mendukung konfigurasi tiga buah graphic card, digunakanlah chipset tambahan, yaitu PLX PEX8608 yang mengakomodasi 8 lane tambahan.

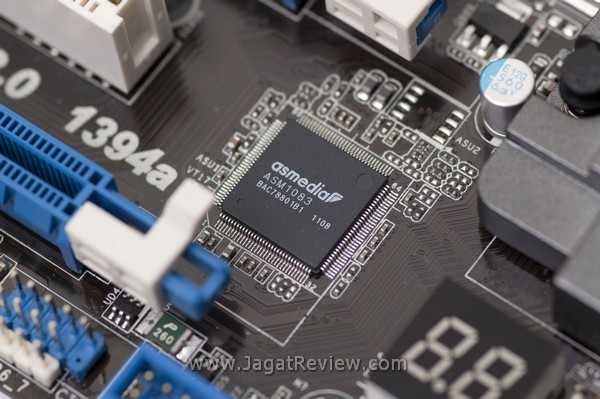

Untuk menambahkan legacy bagi hardware-hardware yang masuk menggunakan slot PCI, digunakanlah chipset asmedia ASM1083 yang merupakan PCIE to PCI Bridge chip.

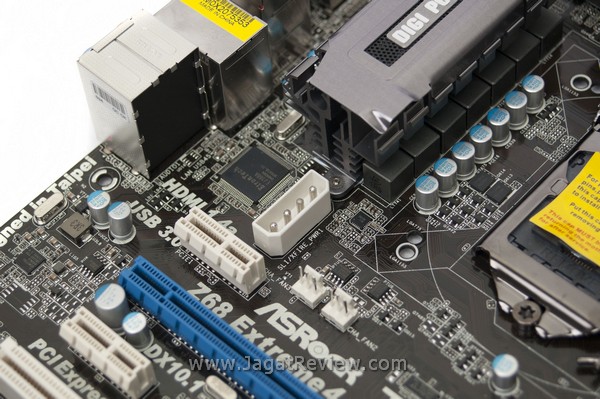

Motherboard yang menggunakan konfigurasi multigraphics card pasti akan menyediakan koneksi power tambahan untuk memastikan daya yang masuk ke slot PCI-Express konstan. Di board ini, koneksi power tambahan disediakan dalam bentuk molex.

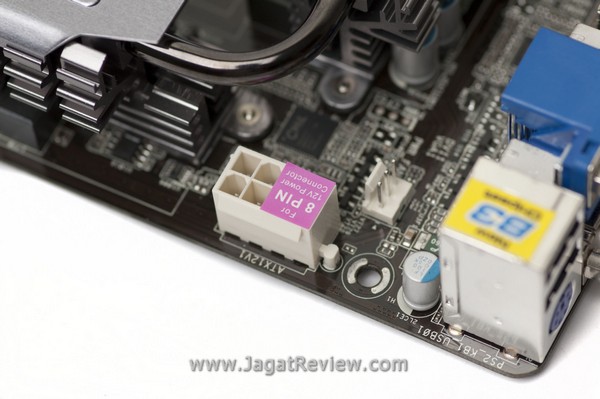

Seperti tipikal motherboard P67, konektor power tambahan disediakan dalam bentuk konektor 8 PIN.
