Review Sapphire Radeon HD 6770 Vapor-X OC Edition: Hidup Baru Juniper XT

Graphics card

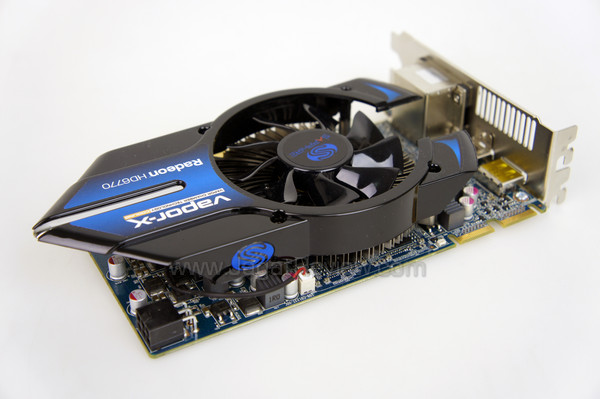

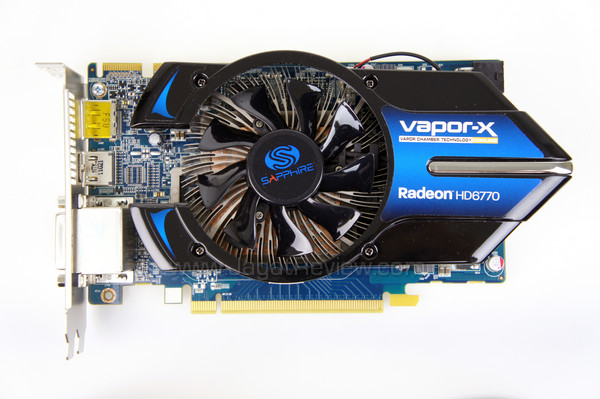

Inilah wujud graphics card Sapphire HD 6770 Vapor-X OC Edition. Sesuai namanya, graphics card ini menggunakan heatsink tipe “vapor chamber” andalan Sapphire dengan julukan Vapor-X.

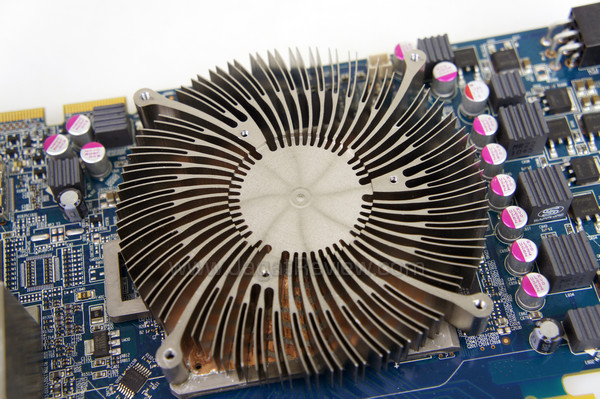

Heatsink Vapor-X terdiri atas dua bagian dengan bahan berbeda. Bagian bawah yang bersentuhan dengan chip GPU menggunakan bahan tembaga. Sedangkan bagian atas yang berbentuk sirip melingkar menggunakan bahan alumunium.

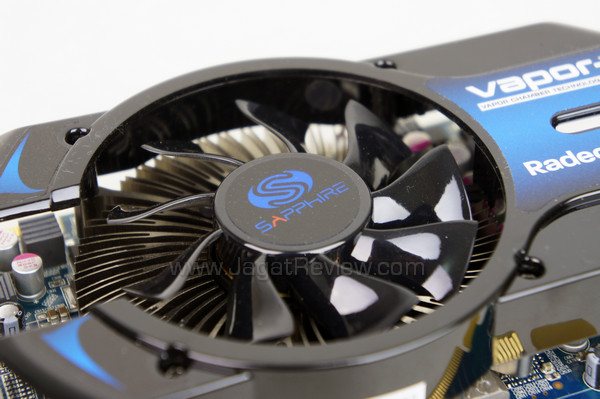

Untuk membuang panas yang terkumpul di sirip-sirip heatsink, HSF ini dilengkapi kipas berdiameter 92 mm dengan sembilan buah bilah kipas berbentuk cukup unik.

Untuk mengukur temperatur kerja graphics card ini, kami menjalankan aplikasi Unigine Heaven 2.1 dan mendapatkan hasil seperti ini.

Sapphire HD 6770 Vapor-X

• Full-load : 61 °C (fan speed: Auto @48 %)
• Idle : 36 °C (fan speed: Auto @34 %)

Pada sisi samping tutup HSF terdapat logo Sapphire dengan inisial huruf “S”. Logo ini akan memancarkan warna biru tua saat graphics card ini dinyalakan.

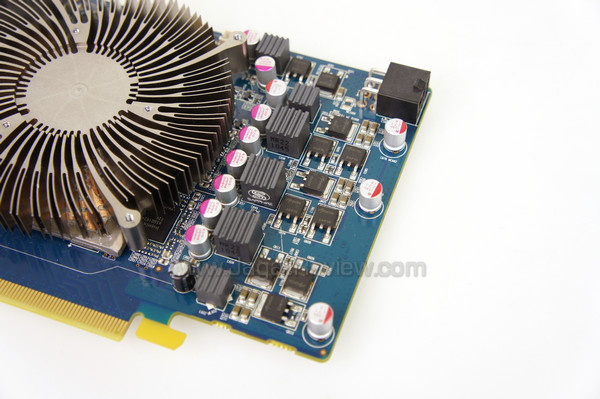

Inilah area komponen VRM graphics card. Sapphire HD 6770 Vapor-X OC Edition dilengkapi komponen-komponen pilihan seperti Black Diamond choke (berwarna abu-abu) dan full solid capasitor. Black Diamond choke yang merupakan choke kreasi Sapphire ini menawarkan suhu kerja 10% lebih rendah dan efisiensi daya 25% lebih tinggi dibandingkan choke pada umumnya.

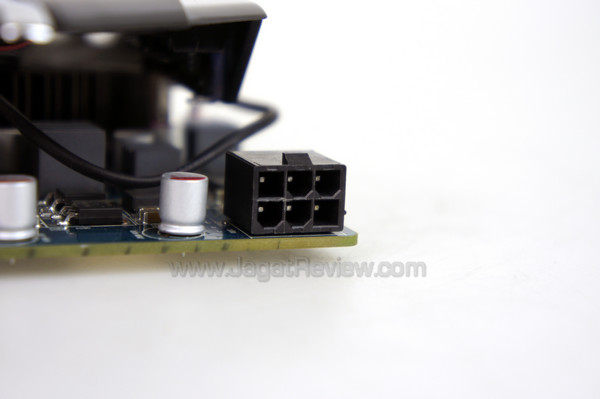

Sapphire HD 6770 Vapor-X OC Edition dilengkapi sebuah konektor power PCIe 6-pin. Siapkan power supply dengan keluaran daya minimal 450 Watt untuk dapat menggunakan graphics card ini.

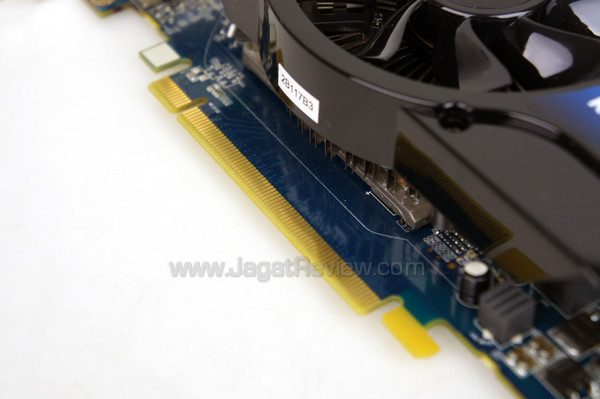

Sapphire HD 6770 Vapor-X OC Edition dilengkapi konektor PCIe standar AMD HD 6770 yaitu PCI Express x16 versi 2.1. PCI Express x16 versi 2.1 mampu menyediakan bandwidth sebesar 64 Gbps bagi graphics card.

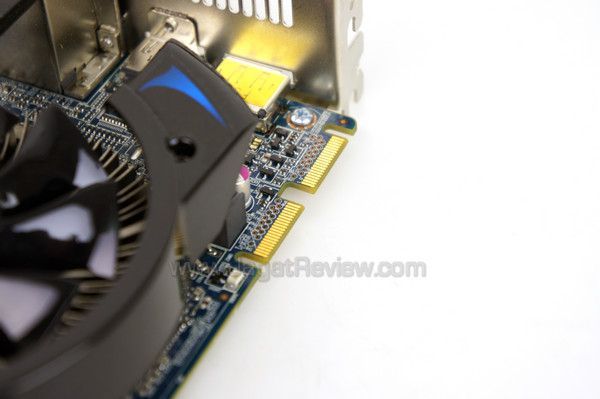

Berbeda dengan AMD HD 6790, AMD HD 6770 dilengkapi dua buah konektor CrossfireX untuk konfigurasi multi-GPU dengan menggunakan, maksimal, empat buah AMD HD 6770.

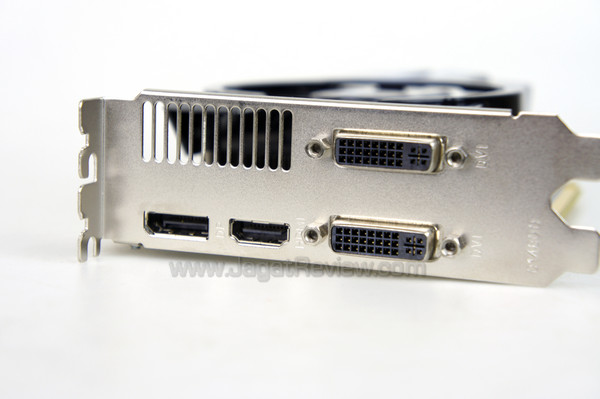

Sapphire HD 6770 Vapor-X OC Edition dilengkapi konektor display standar AMD HD 6770 yang terdiri dari:

• 2x Dual-link DVI-I connector
• 1x Full-size HDMI 1.4a
• 1x Full-size Display Port 1.2

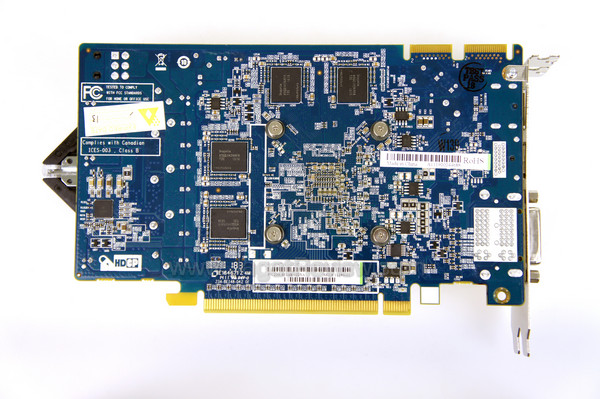

Penampakan Sapphire HD 6770 Vapor-X OC Edition jika dilihat dari sisi atas dan bawah. Memori chip pada graphics card ini diletakkan pada kedua sisi PCB.

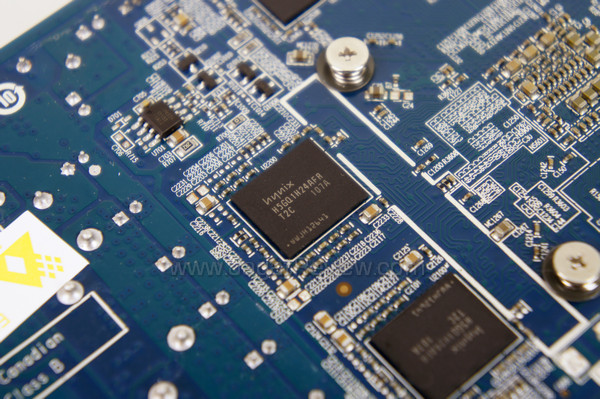

Sapphire HD 6770 Vapor-X OC Edition menggunakan chip memori dari produsen Hynix.
