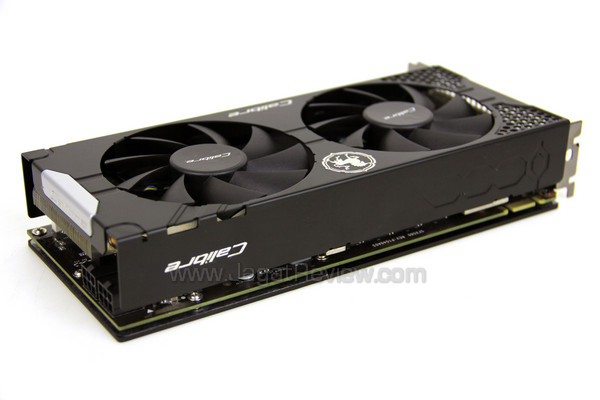

Inilah graphics card Sparkle Calibre X 560 DF. Tutup HSF dan backplate yang terbuat dari bahan metal berwana hitam memberikan kesan garang sekaligus elegan pada graphics card dengan mascot “Unicorn” ini.
Walaupun graphics card ini hanya menghabiskan dua slot pada motherboard/casing, tutup HSF ini memiliki ukuran sedikit lebih besar. Jika Anda tidak menambahkan kartu ekspansi tepat bersebelahan dengan graphics card ini memang tidak akan menjadi masalah. Anda baru akan menemukan kesulitan pemasangan atau jarak antar komponen yang terlalu dekat jika Anda memasang kartu ekspansi di slot ekspansi ketiga (tepat bersebelahan dengan graphics card ini).

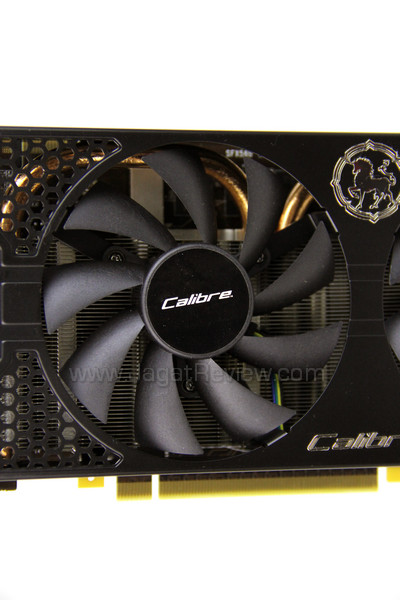

HSF Sparkle Calibre X 560 DF dilengkapi dua buah kipas berdiameter 92 mm dengan jumlah bilah kipas masing masing sebanyak 9 buah. Di bawah kipas terdapat dua buah heatpipe tembaga berdiameter 8 mm yang mengalirkan panas dari baseplate chip GPU menuju sirip-sirip heatsink yang terbuat dari bahan alumunium.

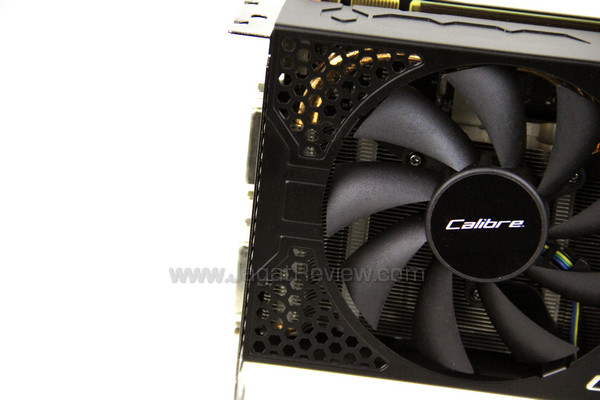

Pada salah satu sisi tutup HSF kami menjumpai lubang-lubang dengan desain sarang lebah. Lubang ini tampaknya berfungsi sebagai ventilasi untuk memperlancar aliran udara pada HSF.
Untuk mengukur temperatur kerja graphics card ini, kami pun menjalankan aplikasi Unigine Heaven 2.1 dan mendapatkan hasil seperti ini.
Sparkle Calibre X 560 DF
Full-load : 66 °C (fan speed: Auto @56 %)
Idle : 32 °C (fan speed: Auto @40 %)
Asupan daya Sparkle Calibre X 560 DFdiperoleh dari dua buah konektor power PCIe 6-pin. Siapkan power supply dengan keluaran daya minimal 500 Watt untuk dapat menggunakan graphics card ini.

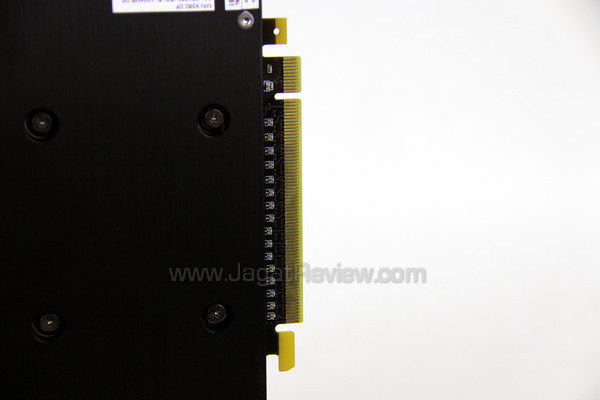

Konektor PCI Express x16 versi 2.0 bertanggung jawab sebagai “jalan raya” komunikasi data bagi Sparkle Calibre X 560 DF. PCI Express x16 versi 2.0 mampu menyediakan bandwidth sebesar 64 Gbps bagi graphics card.

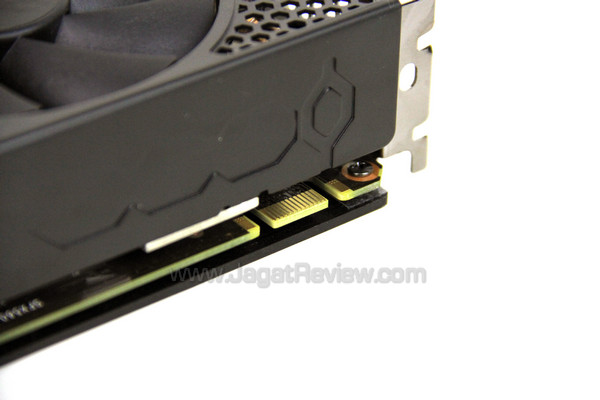

Sparkle Calibre X 560 DF dapat digabungkan dengan NVIDIA GTX 560 lainnya untuk menciptakan konfigurasi multi-GPU, maksimal, dengan menggunakan dua buah graphics card. Siapkan power supply dengan keluaran daya lebih besar untuk menggunakan konfigurasi multi-GPU.

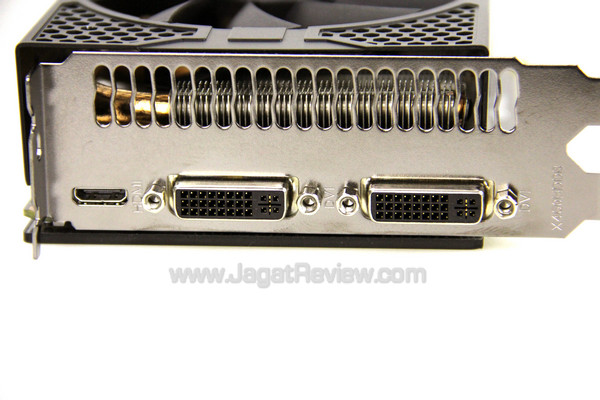

Konektor display yang disediakan oleh Sparkle Calibre X 560 DF terdiri dari:
2x Dual-link DVI-I connector
1x mini-HDMI port
Pengguna monitor dengan input HDMI dapat langsung menghubungkan graphics card ke monitor dengan kabel mini-HDMI to HDMI yang disertakan pada paket penjualan.

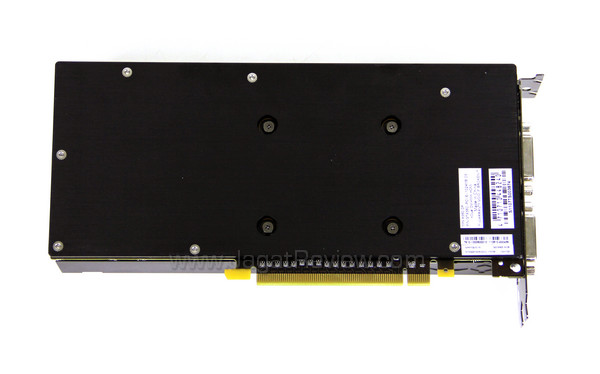

Sedangkan yang satu ini adalah penampakan Sparkle Calibre X 560 DF jika dilihat dari sisi atas dan bawah. Graphics card ini dilengkapi backplate alumunium pada sisi belakang PCB untuk pelepasan panas melalui sisi belakang PCB graphics card. Selain backplate, tutup HSF juga terbuat dari bahan alumunium.

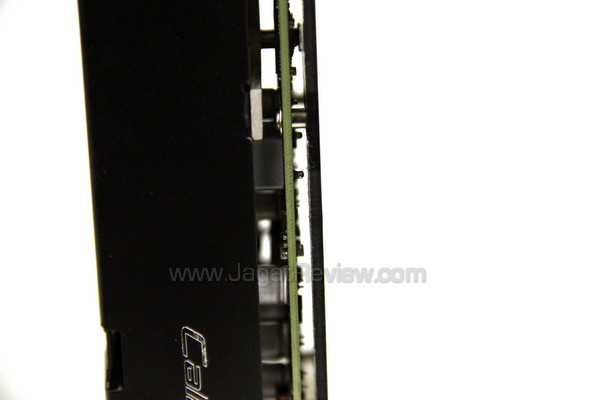

Backplate diposisikan tidak bersentuhan langsung dengan komponen-komponen yang berada di sisi belakang PCB graphics card. Posisi seperti ini tampaknya ditujukan agar tidak terjadi permasalahan pada saat pemasangan SLI Bridge.
