Review ASUS M5A97 Evo: Motherboard Kelas Mainstream dengan Fitur Berlimpah

The Board

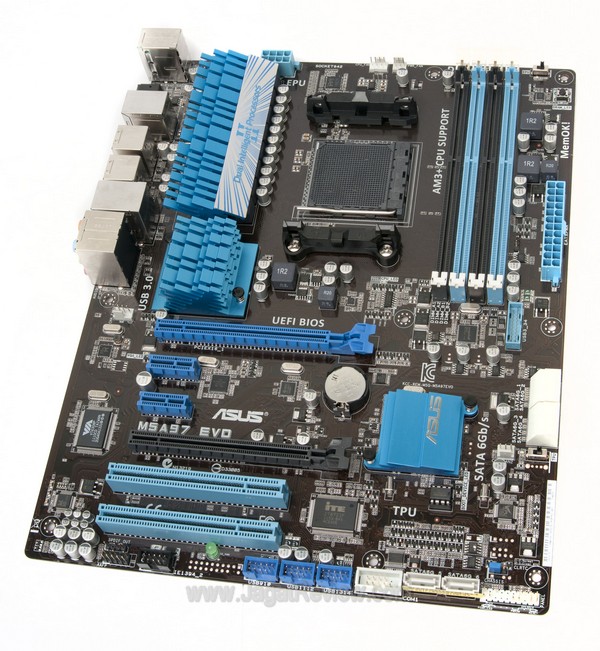

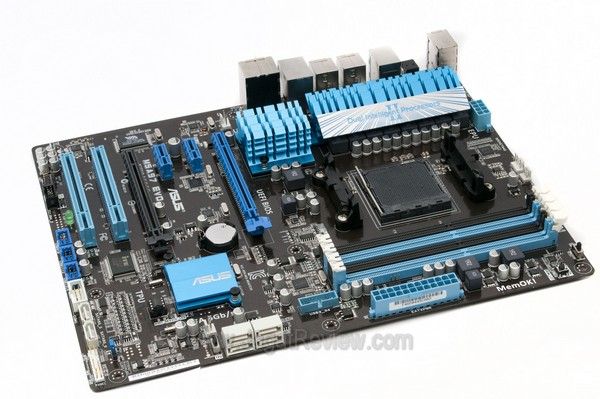

Layout pada ASUS M5A97 ini tergolong rapi dan lapang, terlihat dari penyusunan komponen yang masih menyisakan jarak yang cukup untuk bagian-bagian lain. Ditemani dengan color scheme ciri khas ASUS yang berwarna biru-hitam membuat motherboard ini tetap terlihat berkelas.

Urusan pendingin pun tidak dilupakan oleh ASUS. Heatsink pasif berukuran besar terpasang dengan kokoh pada area VRM, dan masing-masing chipset northbridge dan southbridge.

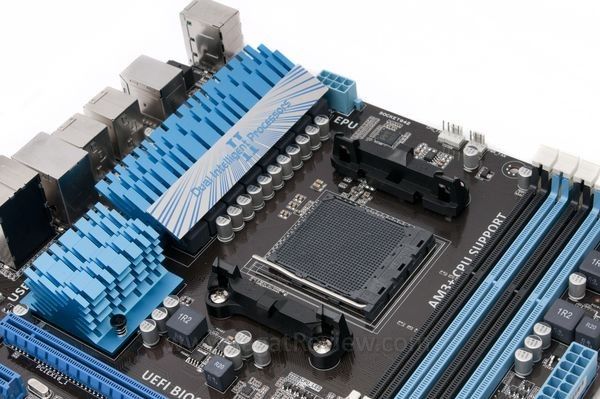

Area di sekitar socket ini termasuk sepi dari transistor ataupun kapasitor kecil sehingga motherboard ini tampak rapi. Selain itu, penggunaan tipe retention clip baru “setengah” ini menandakan bahwa motherboard ini sudah mendukung prosesor dengan socket AM3+.

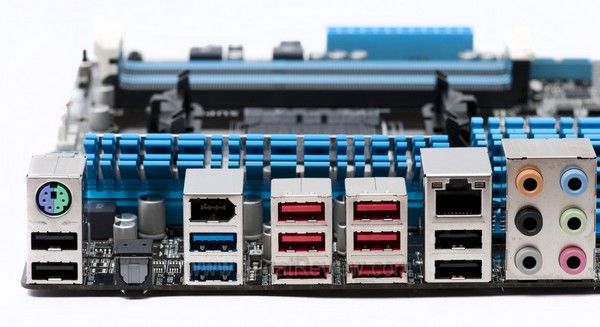

I/O Port yang tersedia pada bagian belakang motherboard antara lain:

• 1 x PS/2 Keyboard/Mouse Port
• 8x USB 2.0/1.1 Ports
• 2x USB 3.0 Ports
• 1x Firewire 800
• 2x e-Sata
• 1x RJ-45 Port (LAN)
• 1 x Coaxial S/PDIF Out Connector
• 6x audio jacks

Bila konektor yang terdapat di belakang motherboard masih terasa kurang, ASUS menyediakan cukup banyak port tambahan dalam bentuk header, di antaranya USB 2.0, Firewire, dan juga serial COM port.

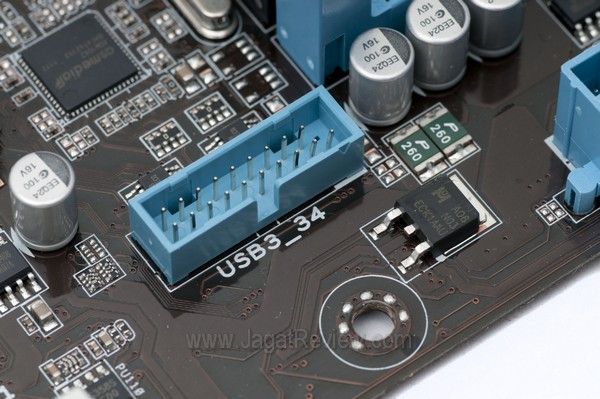

Pada seri-seri terbaru termasuk motherboard ASUS ini, pengguna USB 3.0 dimanjakan dengan adanya header tambahan USB 3.0 untuk front panel casing walau letaknya kurang lazim karena berada di antara port SATA bagian samping dan konektor power 24pin.

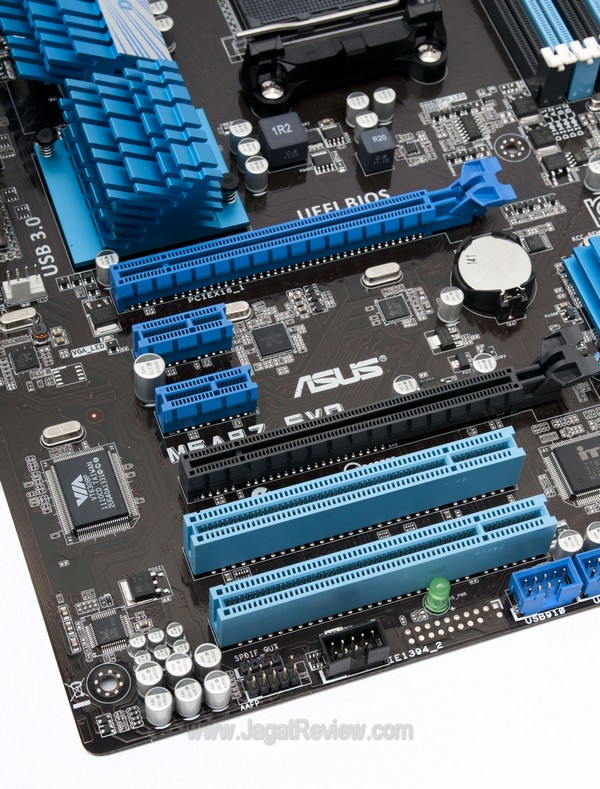

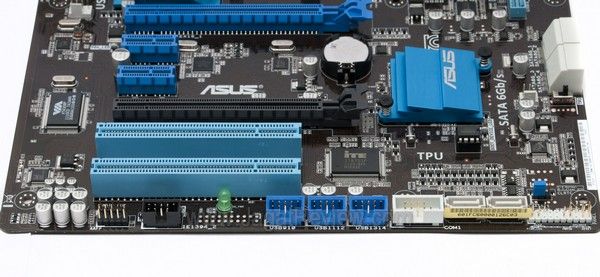

PCI Slot yang disediakan antara lain:

• 1x PCI-Express x16 (slot berwarna Biru)
• 1x PCI-Express x16 (x4 Mode,slot berwarna hitam)
• 2x PCI-Express x1
• 2x PCI

Slot yang tergolong lengkap ini membuat pengguna lebih fleksibel dalam menambah aksesori tambahan termasuk penggunaan konfigurasi dual graphic card.

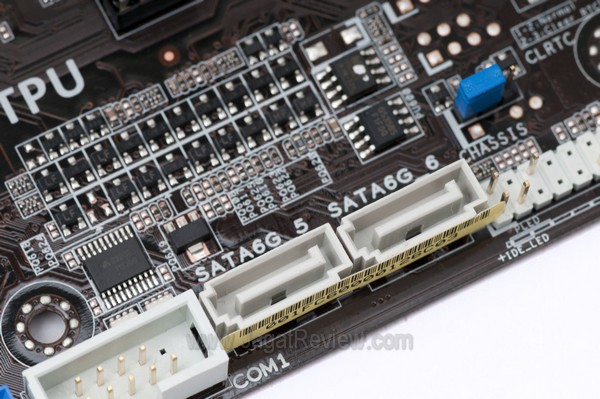

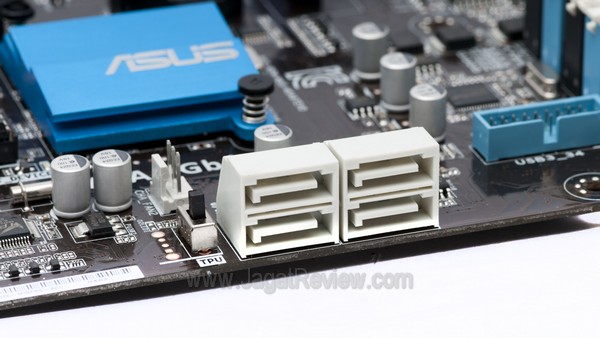

Port SATA pada motherboard ini berjumlah 6 buah dengan 4 buah port terletak pada bagian samping dan 2 buah port terletak pada bagian bawah. Tentu saja port SATA yang tersedia sudah mendukung SATA 3 (6.0 Gbps) secara native.

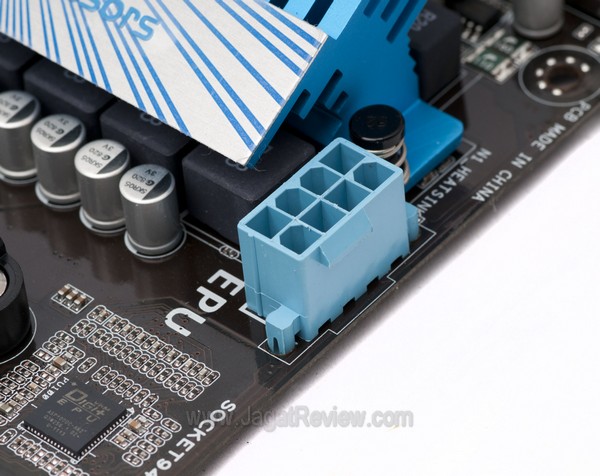

Penggunaan konektor 8pin ini memberi daya tambahan pada motherboard agar tidak kekurangan daya walau menggunakan prosesor yang haus daya sekalipun.

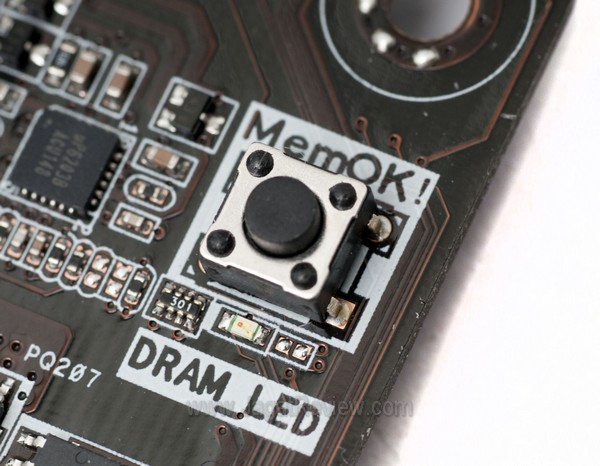

Fasilitas MemOK! sepertinya sudah menjadi keharusan di semua board ASUS. Fasilitas ini cukup berguna untuk memastikan kompatibilitas RAM apalagi pada saat penggunaan banyak keping memori.

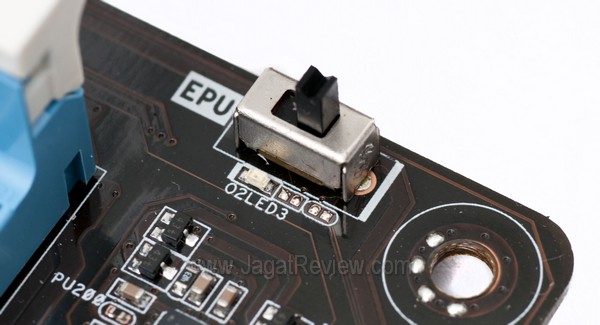

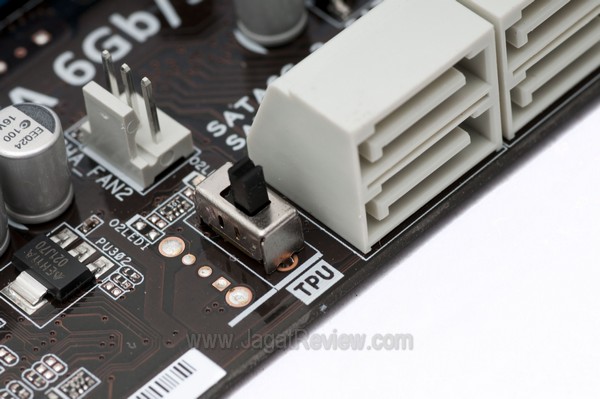

Salah satu fitur unik yang terdapat pada motherboard ASUS. Switch EPU dan TPU yang disediakan ini memungkinkan Anda untuk memilih apakah Anda ingin menghemat daya pada motherboard (EPU) atau melakukan Auto Tuning yang akan meng-overclock sistem Anda secara otomatis (TPU).
