Review VAIKOO VI Z68 PRO RIPER: Tetap Tampil Prima dalam Kesederhanaan

Motherboard

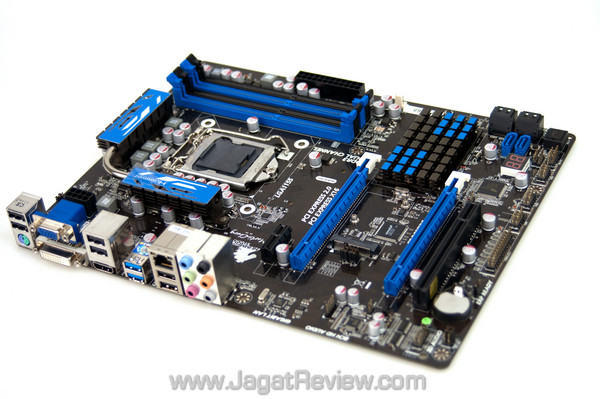

Inilah motherboard VAIKOO VI Z68 Pro Riper. Kombinasi warna biru dan hitam memberikan kesan elegan pada motherboard ini. Motherboard ini menggunakan faktor bentuk ATX dengan ukuran 295×230 mm. Ukuran panjang serta lebar motherboard ini memang sedikit lebih kecil dibanding ukuran normal motherboard ATX, 305×244 mm. Untungnya ukuran yang lebih kecil memberikan keuntungan bagi pengguna yang menggunakan casing dengan ruang dalam yang tidak terlalu luas. Sedangkan dari sisi ergonomi, layout motherboard ini tergolong cukup baik.

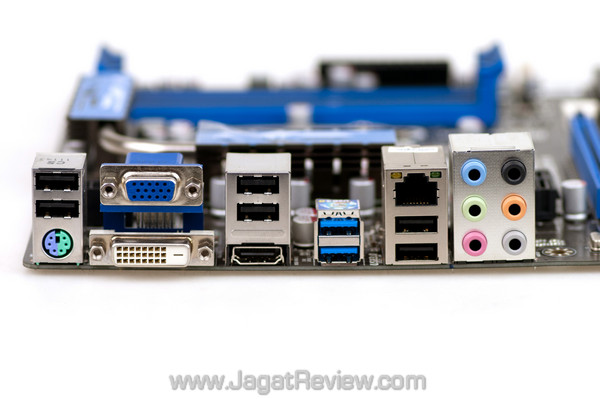

Inilah port backpanel yang tersedia pada motherboard VAIKOO VI Z68 Pro Riper:

• 1 x PS/2 keyboard & PS/2 mouse connectors
• 1 x D-sub(VGA)
• 1 x DVI Port
• 1 x HDMI Port
• 6 x USB 2.0 Ports
• 2 x USB 3.0 ports (blue)
• 1 x RJ45 LAN connector
• 1 x Audio port (Line-in, Front Out, Mic_in Rear, Center & Woofer, Back Surrond, Side Surround)

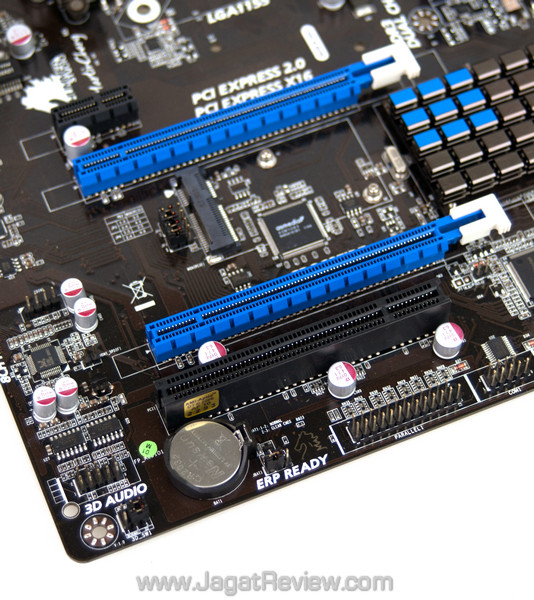

Sedangkan slot ekspansi yang disediakan VAIKOO VI Z68 Pro Riper terdiri dari:

• 1 x PCI Express 2.0 x16 slot, running @x16
• 1 x PCI Express 2.0 x16 slot, running @x8
• 1 x PCI Express 2.0 x1 slots
• 1 x PCI slots
• 1 x Mini PCI Express slot

Anda dapat menggunakan dua buah slot PCI Express 2.0 x16 untuk menjalankan konfigurasi multi-GPU CrossfireX. Namun cukup disayangkan motherboard ini tidak mendukung konfigurasi multi-GPU NVIDIA SLI.

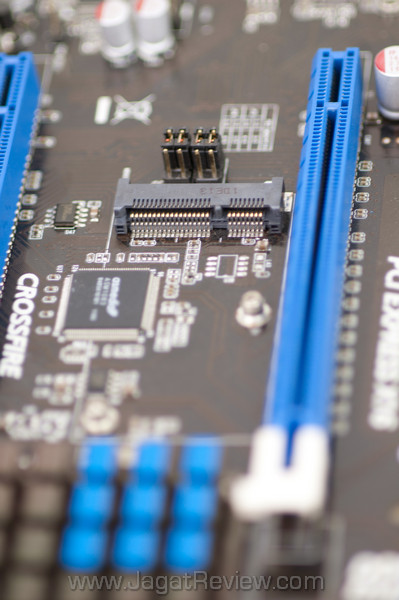

VAIKOO VI Z68 Pro Riper menyediakan sebuah slot mini-PCI Express untuk menambahkan perangkat seperti modul WiFi.

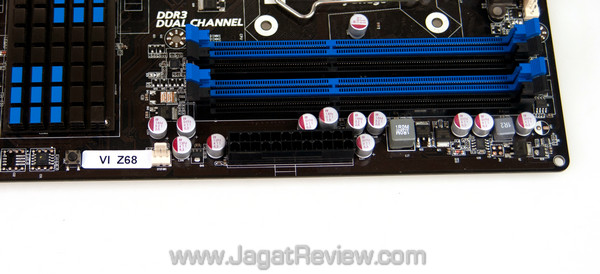

VAIKOO VI Z68 Pro Riper dilengkapi empat buah slot memori DDR3 dengan konfigurasi dual-channel memory. Motherboard ini mendukung kecepatan memori hingga 1866 MHz dan kapasitas memori hingga 16 GB (4 GB per-slot memori). Terletak di sebelah slot memori adalah konektor power 24-pin yang bertugas menyuplai daya ke komponen motherboard. Sedangkan di sudut kiri gambar merupakan chip BIOS beserta sebuah tombol Clear CMOS di sebelahnya.

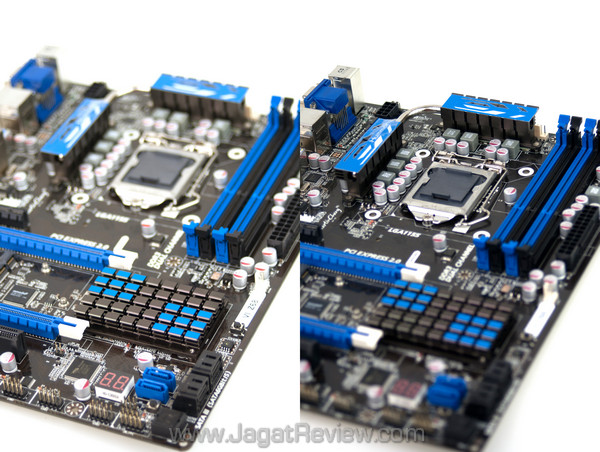

Inilah soket LGA1155 pada motherboard VAIKOO VI Z68 Pro Riper. VAIKOO menggunakan komponen seperti solid core chokes dan solid capacitor sebagai komponen VRM prosesor. VAIKOO juga menyertakan heatsink pasif yang dilengkapi heatpipe untuk mendinginkan komponen VRM.

Asupan daya untuk prosesor didapatkan melalui konektor power 8-pin ini.

Inilah heatsink pasif yang digunakan oleh VAIKOO untuk mendinginkan chipset Intel Z68.

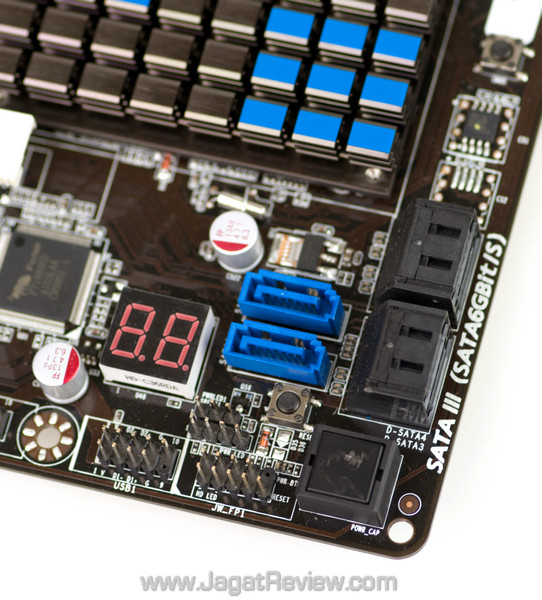

VAIKOO VI Z68 Pro Riper menyediakan empat buah port SATA 6Gbps (black) dan dua buah port SATA 3Gbps (blue). Tepat di sebelah port SATA terdapat tombol power dengan logo kepala kuda beserta sebuah tombol reset berukuran kecil. Tidak hanya itu kami juga menjumpai sebuah Debug LED disini.

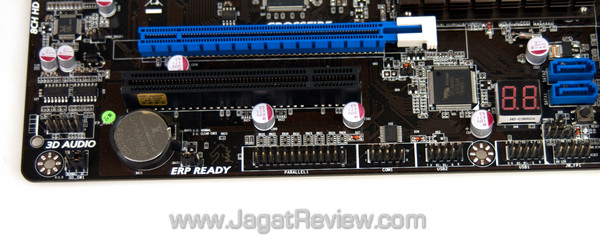

Pada sisi bawah slot ekspansi terdapat sekumpulan header yang terdiri dari (berurutan kiri ke kanan):

• 1x Front audio header
• 1x Parallel header
• 1x COM header
• 2x USB 2.0 headers support additional 4 USB ports
• 1x Front panel header

Terdapat pula baterai BIOS beserta jumper Clear CMOS di sebelahnya. Sedangkan di pojok kiri terdapat sebuah jumper 3D Audio.

Terletak di sebelah jumper Clear CMOS sebuah logo kepala kuda yang dapat menyala biru saat motherboard ini menyala.

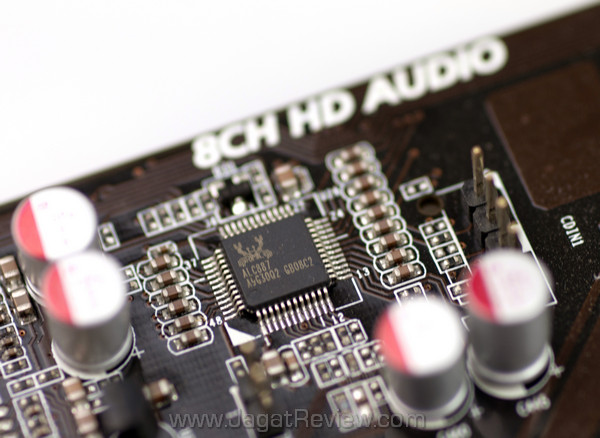

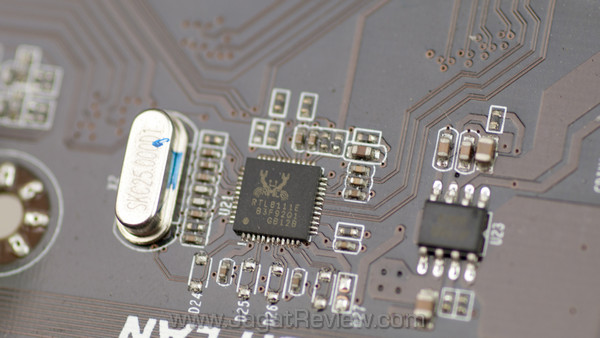

Dukungan audio dan LAN pada motherboard ini disediakan oleh chip Realtek ALC887 dan RTL811E.

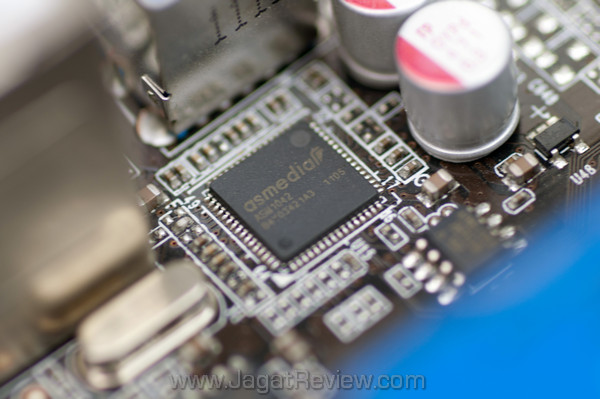

Dukungan USB 3.0 pada motherboard ini disediakan oleh chip Asmedia ASM1042.
