Review ASUS ROG MAXIMUS IV GENE-Z : Motherboard Intel Sandy Bridge Berukuran Mungil dengan Kemampuan Besar

Tepat di balik backpanel, terdapat tombol untuk menghidupkan feature ROG Connect.

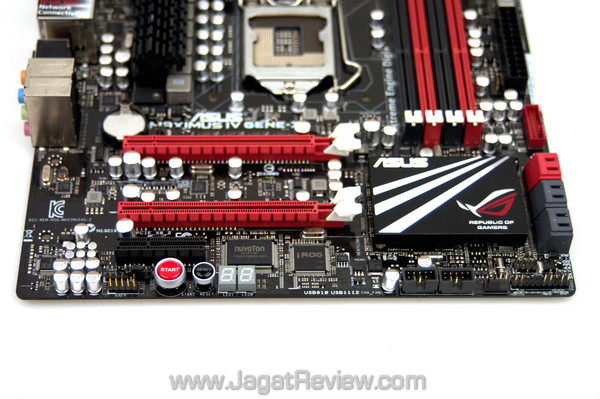

Slot ekspansi yang disediakan ASUS ROG Maximus IV GENE-Z terdiri dari :

• 2x PCI Express 2.0 x16 (Run @x16/x8)
• 1x PCI Express 2.0 x4

Faktor bentuk micro-ATX memang membuat jumlah slot ekspansi berkurang. Walaupun begitu, motherboard ini tetap mendukung konfigurasi multi-GPU berkat kehadiran dua buah slot PCIe x16. Cukup disayangkan absennya slot PCI membuat kartu ekspansi PCI tidak dapat digunakan di motherboard ini.

ASUS menyertakan tombol power on (merah), reset, dan Debug LED di sisi bawah slot ekspansi. Tidak hanya itu kami juga menjumpai sekumpulan header seperti :

• 1 x S/PDIF out header(s)
• 1 x Front panel audio connector(s) (AAFP)
• 1 x Clear CMOS jumper(s)
• 2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
• 1 x Chassis Fan connector(s)
• 1 x System panel(s)

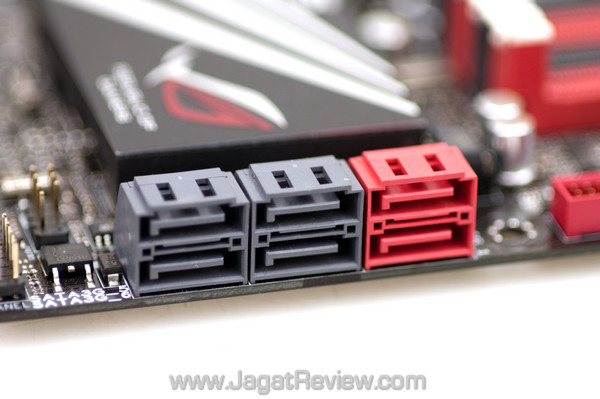

ASUS ROG Maximus IV GENE-Z menyertakan dua buah port SATA 6Gbps (merah) dan empat buah port SATA 3Gbps (abu-abu).

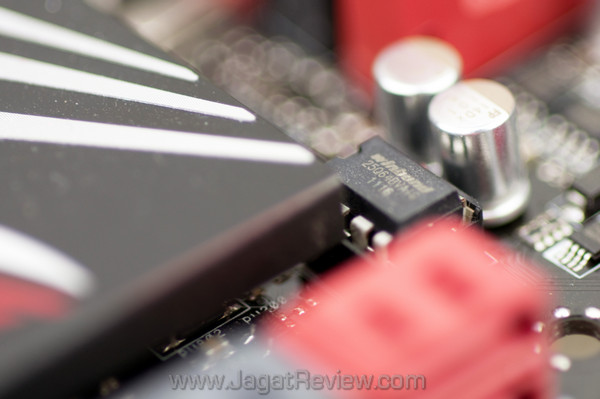

Chip BIOS buatan Winbond terletak di dekat heatsink chipset.

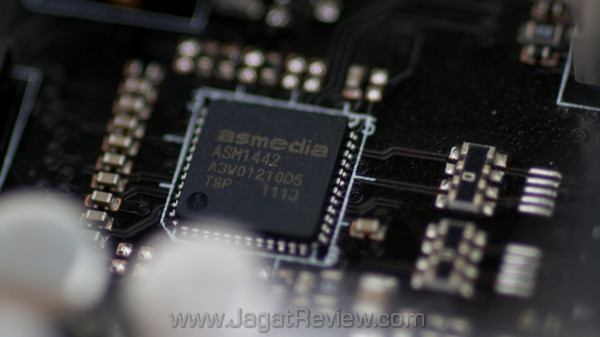

Chip ASMedia ASM1442 menyediakan dukungan output display HDMI.

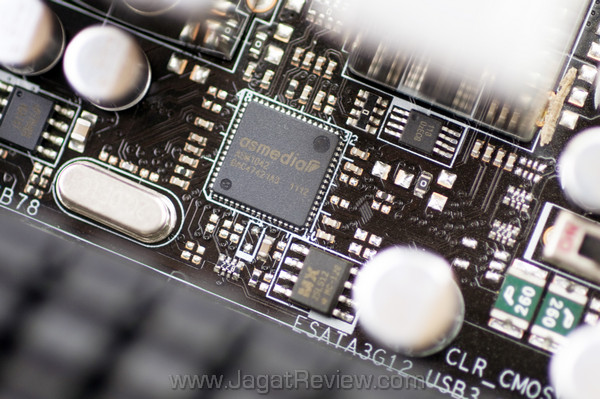

Sedangkan chip ASMedia ASM1042 menyediakan dukungan USB 3.0 pada motherboard ini.

Jika kebanyakan motherboard menggunakan chipset Realtek, ASUS menggunakan chip Intel WG82579V untuk menyediakan dukungan Gigabit Ethernet.

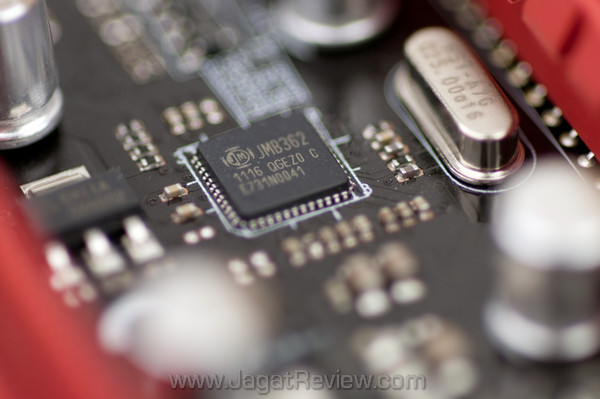

Chip JMicron JMB362 menyediakan dukungan eSATA.

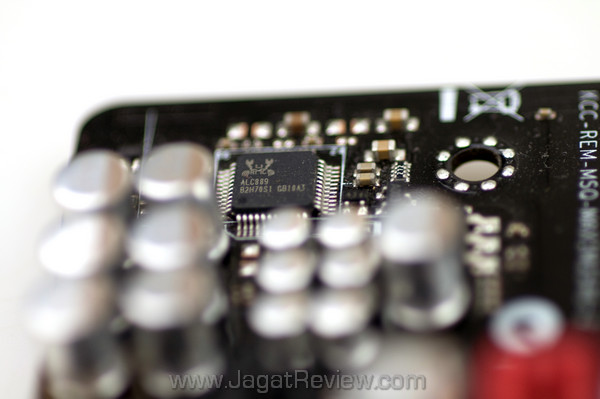

Dukungan audio 8-channel disediakan oleh chip Realtek ALC889.
