Review Motherboard ASUS Sabertooth X79: Workstation dengan Penampilan Beda

Author

Bhisma Sidarto

Reading time:

Motherboard

December 30, 2011

readmode

The Board

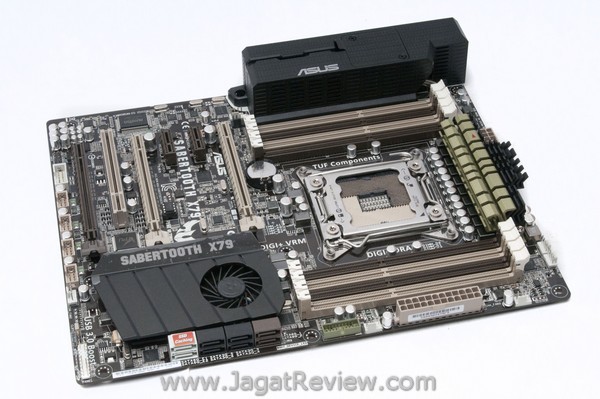

ASUS Sabretooth X79 Board OverView6 — Board TUF Series selalu mengusung color scheme yang berbeda dengan seri ASUS lainnya. Kombinasi warna hitam dan cokelat dengan sedikit sentuhan hijau lumut memberi kesan kokoh. Jika pihak militer ingin membuat motherboard, tentunya color scheme inilah yang akan mereka pilih.

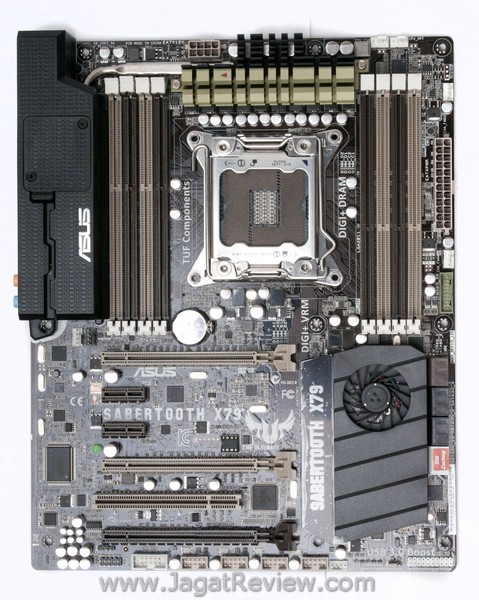

ASUS Sabretooth X79 Board TopView2 — Secara layout motherboard ini tidak berbeda dengan ASUS P9X79 Pro yang telah kami review sebelumnya. Perbedaan moncolok hanya terlihat pada pendingin yang digunakan dan slot PCI-Express.

Backpanel

Port yang disediakan.

1x PS/2 Keyboard/mouse combo port
6x USB 2.0/1.1 Ports
4x USB 3.0/2.0 Ports
1x Firewire 800 Port
1x eSATA Port
1x Power eSATA Port
1x BIOS Flashback Button

1 x RJ-45 Port (LAN)
6x audio jacks
1x Optical S/PDIF Out Connector

Yang cukup unik dari backpanel motherboard ini adalah menyembulnya pendingin dalam bentuk diantara jajaran I/O. Selain itu sebagian besar backpanel terbungkus oleh semacam saluran udara (ducting) untuk menyalurkan udara dari pendingin VRM. ASUS terlihat sangat serius terhadap sistem pendinginan pada motherboard ini sehingga rela mengorbankan seabagian ruang di backpanel untuk mengakomodasi kebutuhan ini.

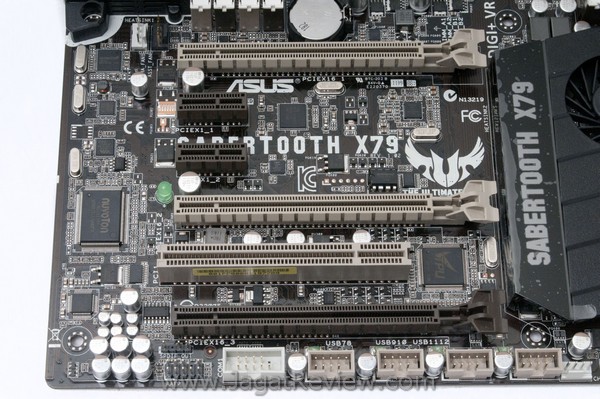

PCI Express/PCI Slot

PCI Slot yang disediakan.

3x Slot PCI-Express X16
2x Slot PCI-ExpressX1
1x Slot PCI

Motherboard ini mampu menampung tiga buah graphic card dalam kombinasi triple SLI atau CrossFireX. Board ini menyediakan dua buah yang dapat dipakai dengan konfigurasi dual x16 dan satu dengan konfigurasi x8 mode.

Bagi pengguna yang masih memiliki peripheral yang menggunakan slot PCI tentu akan gembira ketika tahu bahwa motherboard masih menyediakan sebuah slot PCI.

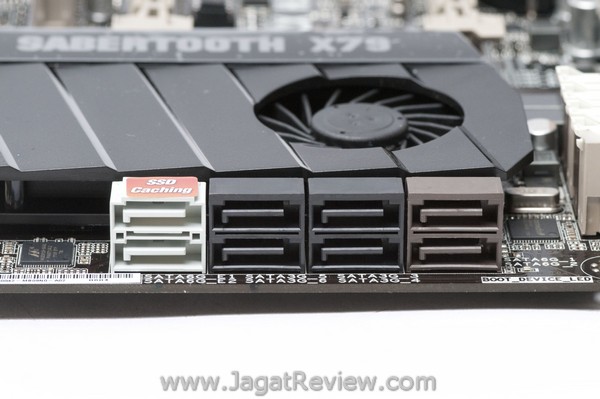

SATA

Motherboard ini menyediakan empat pasang port SATA. Dua pasang (Biru) diantaranya merupakan SATA II sedangkan sepasang (Putih) lainnya adalah SATAIII. Terdapat dua buah lagi port SATA yang dilabeli SSD Caching. Fitur SSD Caching dari ASUS dapat digunakan di dua port ini.

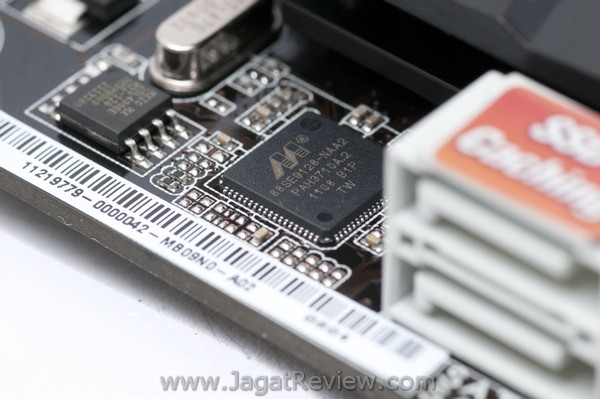

ASUS Sabretooth X79 Chipset SSD Caching Marvell

Dua port SATA III yang dapat digunakan untuk ASUS SSD Caching dikendalikan oleh sebuah kontroler storage terpisah yaitu Marvell PCIe 9128.

Bagian Lain Dari Board

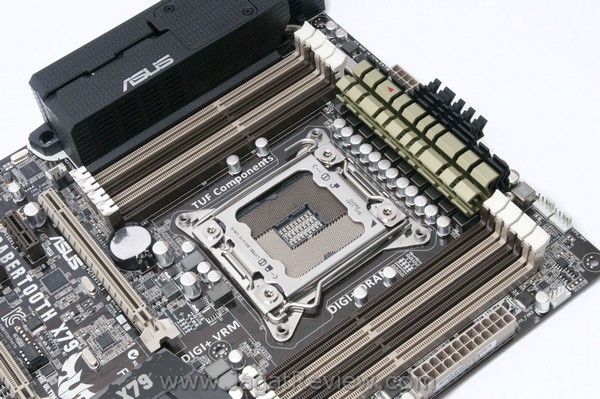

ASUS Sabretooth X79 Board SocketOverView2 — Area sekitar socket terlihat penuh dengan berbagai rentetan komponen seperti solid capasitor dan choke yang telah military grade testing oleh pihak ketiga. Phase power design yang digunakan board nya sepertinya identik dengan P9X79 Pro yaitu 8+2+2+2.

ASUS Sabretooth X79 Board HeatsinkCeramicCoating VRM — Jajaran solid capasitor dan choke berkualitas tinggi memastikan daya yang dipasok ke prosesor terjaga dengan baik

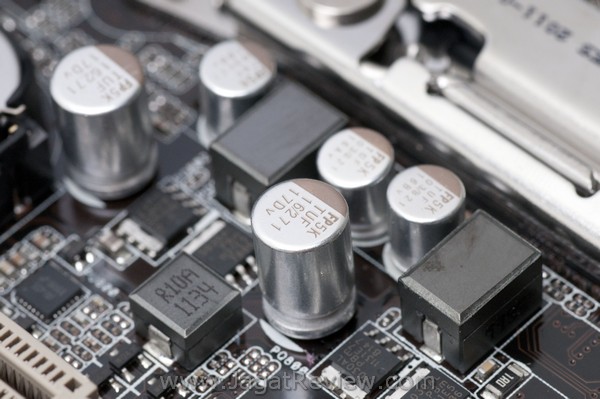

ASUS Sabretooth X79 Komponen SolidCaps Choke — Capasitor, choke, dan mosfet yang digunakan motherboard ini telah diuji dalam kondisi-kondisi yang cukup ekstrim. Ini untuk menjaminkan durability dari motherboard ini.

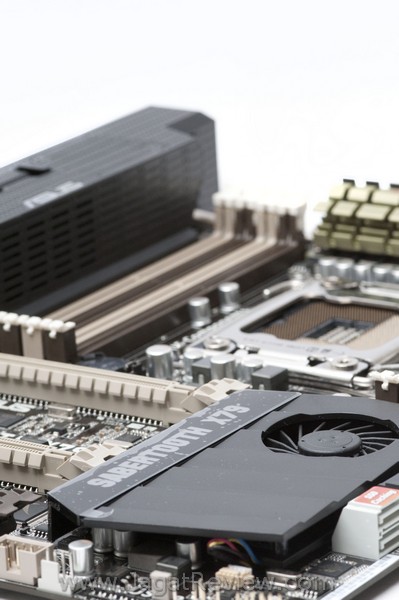

ASUS Sabretooth X79 CoolingSolution1 — "Ultimate COOL!" Thermal Solution : Kombinasi pendinginan VRM dan chipset yang menjamin suhu kerja motherboard ini tetap terjaga

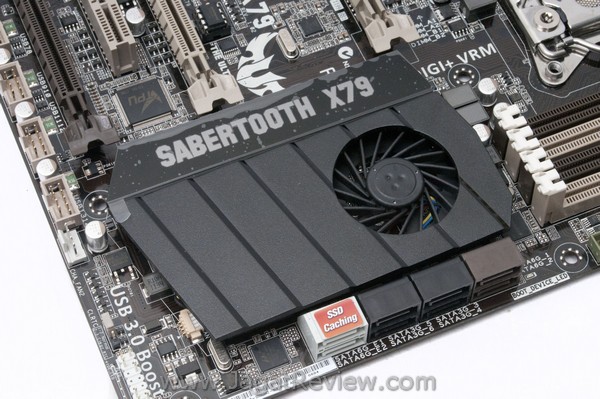

ASUS Sabretooth X79 ThermalArmorChipset3 — Pendingin chipset yang diusung mengarahkan udara panas menjauhi dari motherboard

ASUS Sabretooth X79 ThermalArmorBackPanel1 — Heatpipe menghubungkan pendingin VRM yang berada pada kedua sisi socket dan disalurkan ke bagian belakang, saling melalui sebuah saluran udara (ducting).

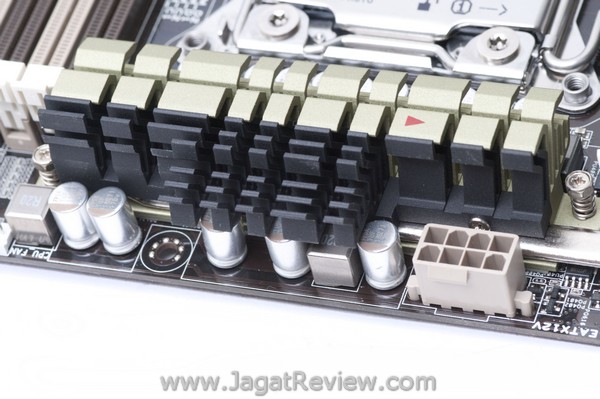

ASUS Sabretooth X79 CoolingHeatPipeVRM — Heatsink dengan heatpipe ditugaskan mendinginkan VRM telah dilapisi ceramic coating. Ini menjamin disipasi panas yang lebih baik

ASUS Sabretooth X79 Chipset BIOS — BIOS motherboard ini menggunakan chip windbond yang terkenal sebagai chipset yang terpercaya

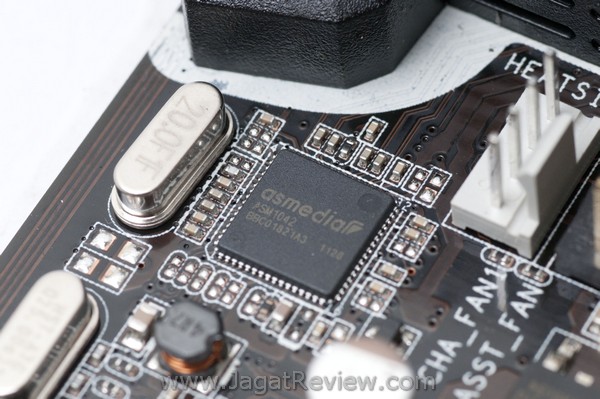

ASUS Sabretooth X79 Chipset USB3 asmedia ASM1042 — asmedia ASM1042 merupakan chipset andalan USB 3.0 untuk port yang terdapat di backpanel

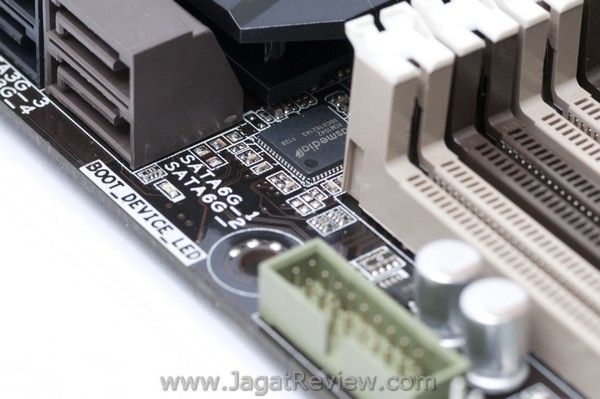

ASUS Sabretooth X79 Chipset USB3 Header asmedia ASM1042 — Chipset yang sama juga digunakan mengendalikan header USB 3.0 internal

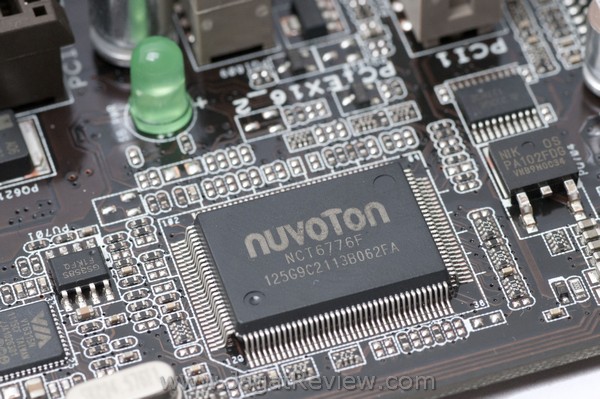

ASUS Sabretooth X79 Chipset nuvoton NCT6776F — Monitoring suhu dan voltase diserahkan kepada chipset dari nuvoton ini.

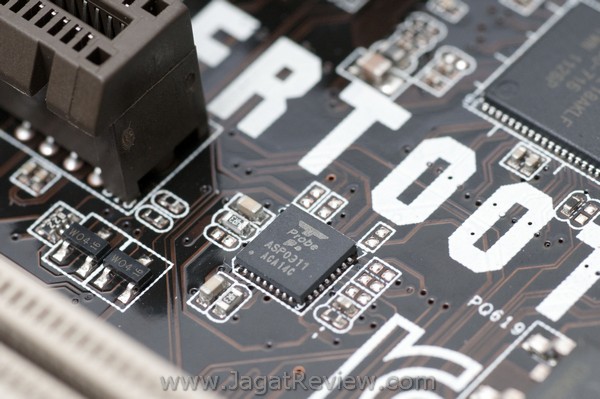

ASUS Sabretooth X79 Chipset ASUS Probe — Motherboard mempunyai beberapa sensor suhu tambahan, maka dibutuhkan pula chipset tambahan

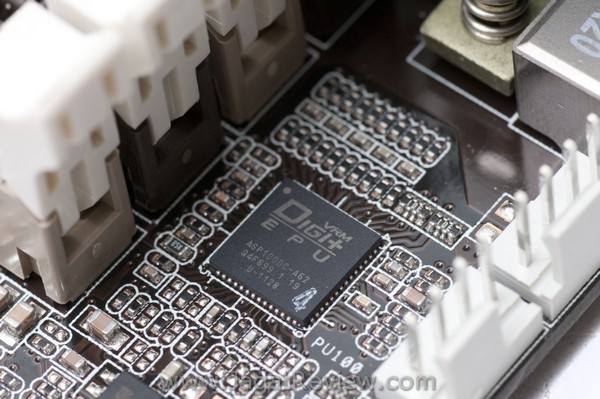

ASUS Sabretooth X79 Chipset DigiPlusEPU — Kehadiran chipset Digi+ EPU menjamin konsumsi daya yang optimal

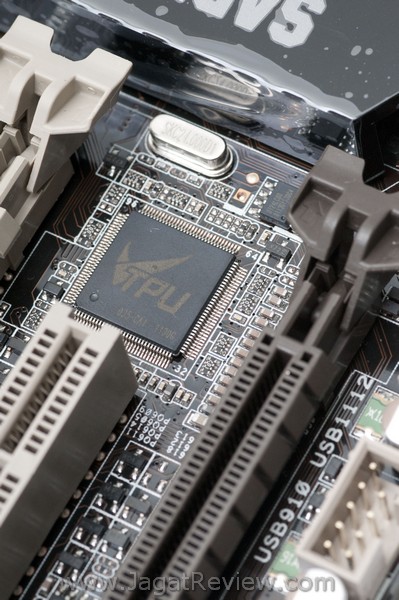

ASUS Sabretooth X79 Chipset TPU — Chipset TPU memberikan kontrol lebih presisi

ASUS Sabretooth X79 Chipset ClockGen ICS 32SQ428AL

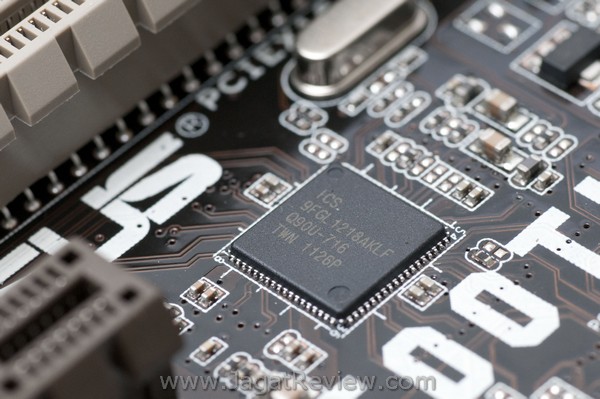

ASUS Sabretooth X79 Chipset ClockGen ICS 9FGL 1218AKLF

Motherboard ini dilengkapi oleh dua chipset ICS atau lebih dikenal sebagai Internal Clock generator. Dengan adanya chip ini hampir dipastikan bahwa motherboard ini mendukung overclocking.
