Review VGA Gainward GTX 680 Phantom II: NVIDIA Kepler non-Reference dengan HSF Tipe “Pull-Fan”

Graphics card

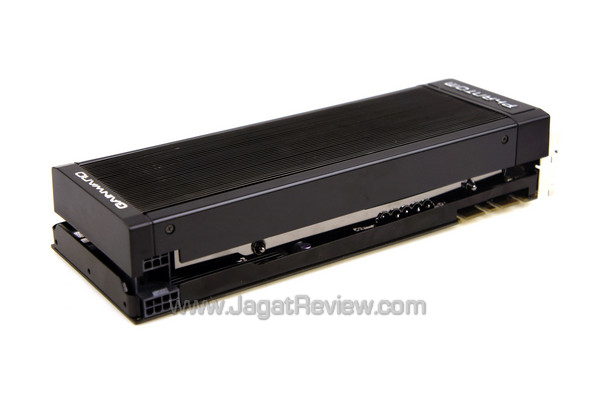

Inilah Gainward GTX 680 Phantom II. Sekilas dilihat, penampilan graphics card ini memang terlihat seperti balok berwarna hitam. Sistem pendingin yang digunakan memang membuat penampilan graphics card ini terlihat seperti itu.

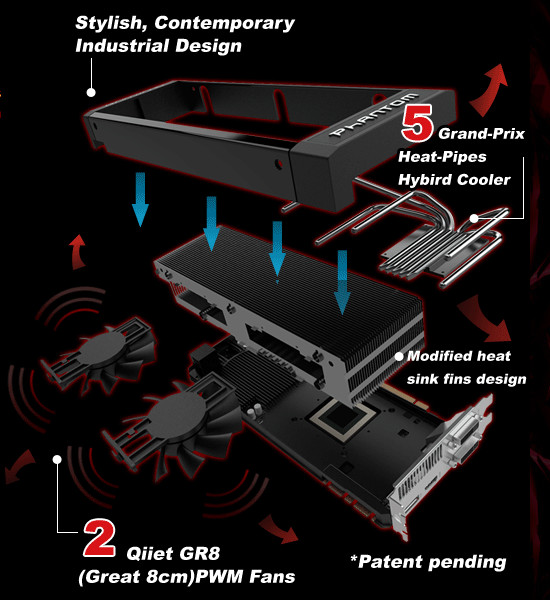

NVIDIA Kepler ini menggunakan sistem pendingin andalan Gainward bernama Phantom yang kini telah menginjak generasi kedua. Komponen Phantom II terdiri dari dua buah kipas bernama GR8  dengan diameter 80 mm, lima buah heatpipe tembaga berdiameter 6 mm, dan sirip-sirip heatsink dari bahan alumunium. Sistem pendingin Phantom II kembali dengan ciri khasnya berupa kipas yang ditempatkan di bawah sirip-sirip heatsink. Namun berbeda dengan generasi sebelumnya, pada Phantom generasi kedua, sirip-sirip tidak hanya terletak di sisi atas kipas melainkan juga di sisi bawah kipas. Tentu saja hal ini berakibat pada area pelepasan panas yang lebih luas. Selain itu, Gainward juga melengkapi sisi atas PCB dengan komponen metal untuk memaksimalkan proses pendinginan komponen seperti chip memori.

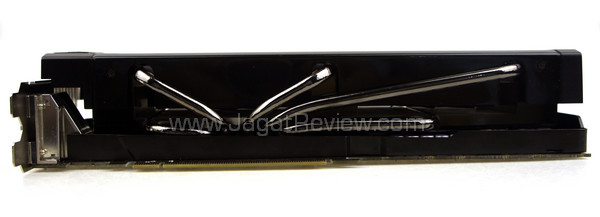

Sistem pendingin Phantom II membuat graphics card ini memiliki ketebalan sebesar 2,5 slot.

Apakah sistem pendingin Phantom II memiliki performa lebih baik dibandingkan sistem pendingin reference NVIDIA GTX 680? Mari kita lihat hasilnya di bawah ini.

NVIDIA GTX 680

• Full-load : 80 °C (fan speed: Auto @58%)
• Idle : 36 °C (fan speed: Auto @30%)

GAINWARD GTX 680 PHANTOM II

• Full-load : 75 °C (fan speed: Auto @50%)
• Idle : 31 °C (fan speed: Auto @25%)

Temperatur Gainward GTX 680 Phantom II lebih rendah 5 °C dibandingkan NVIDIA GTX 680 reference. Padahal GK104 besutan Gainward ini beroperasi di clock lebih tinggi dimana clock lebih tinggi berarti panas yang lebih tinggi.

Jika NVIDIA GTX 680 reference menggunakan konektor daya 2x 6-pin maka Gainward GTX 680 Phantom II menggunakan konektor daya 8-pin +6-pin.

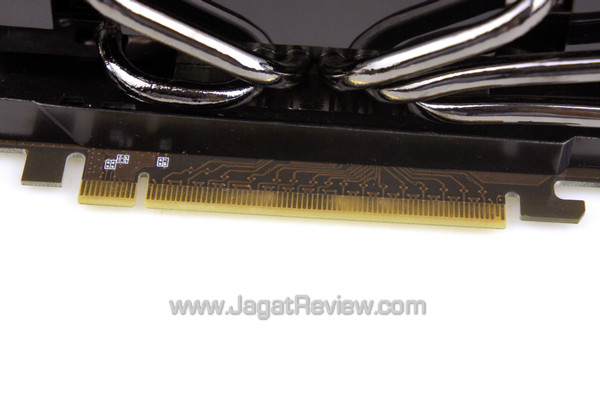

Gainward GTX 680 Phantom II dilengkapi konektor PCI Express generasi ketiga yang menyediakan jalur data dua kali lipat lebih besar dibandingkan generasi sebelumnya.

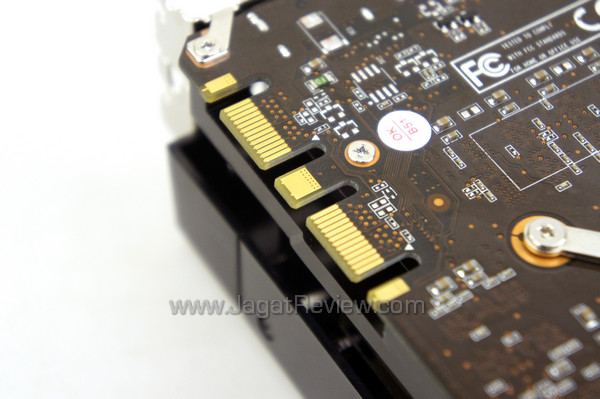

Gainward GTX 680 Phantom II menyediakan dua buah konektor SLI untuk menggabungkan kinerja hingga empat buah graphics card.

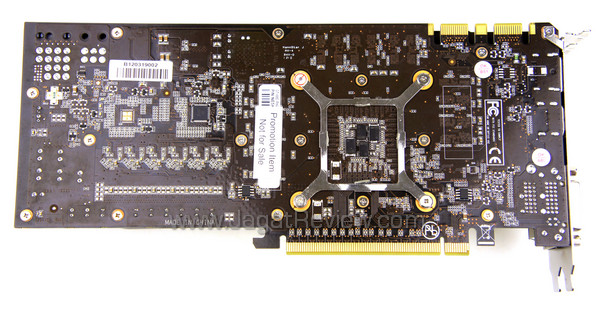

Sisi bawah PCB memperlihatkan Gainward telah melakukan perombakan pada desain dan penempatan komponen pada PCB.

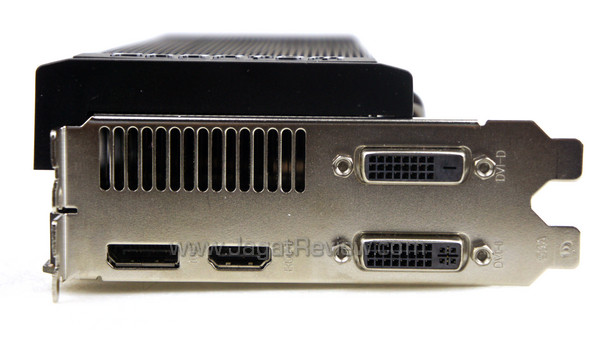

Gainward GTX 680 Phantom II menyertakan konektor display seperti:

• 1x Dual-link DVI-D
• 1x Dual-link DVI-I
• 1x Full-size HDMI 1.4a
• 1x Full-size Display Port
