ASUS P8Z77-V PRO: Motherboard Kelas Mainstream Dengan Segudang Fitur

The Board

Color scheme yang digunakan oleh produk ini merupakan ciri khas dari motherboard ASUS untuk seri mainstream. Di seri ini fungsionalitas menjadi prioritas, terlihat dari pemilihan warna untuk slot memory dan PCI-Express yang tak senada dengan slot yang lainnya. Beberapa slot seperti memory dibedakan warnanya agar memudahkan pemasangan dari komponen-komponen yang berhubungan dengan slot tersebut.





Board ini menggunakan form factor ATX. Pemilihan form factor ini cukup menguntungkan bagi sebuah motherboard mainstream karena ruang yang tersedia menjadi cukup besar. Pada board ini terlihat, walau lumayan banyak komponen yang hadir, tidak terlihat adanya masalah clearance antar komponen.

Backpanel

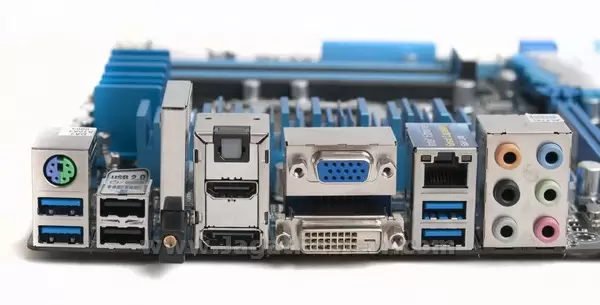

Beginilah tampilan sisi belakang P8Z77 V-Pro.

Port yang disediakan:

• 1x PS/2 Keyboard/Mouse Port
• 1x HDMI Port
• 1x Display Port (DP) Port
• 1x VGA (D-Sub) Port
• 1x DVI-D Port
• 2x USB 2.0/1.1 Ports
• 4x USB 3.0/2.0 Ports
• 2x Power eSATA Port
• 1x WI-FI GO Port

• 1 x RJ-45 Port (LAN)
• 6x audio jacks
• 1x Optical S/PDIF Out Connector

Konektor I/O yang tersedia tergolong sangat lengkap. Selain 4 konektor USB 3.0, board ini juga menyediakan port E-SATA tetapi melalui header yang ditaruh di slot PCI pada casing.

Dalam hal output internal display, motherboard ini bisa dikatakan cukup lengkap. Mulai dari HDMI hingga Display Port (DP) pun tersedia. Anda dapat dengan mudah menggunakan konfigurasi multi monitor tanpa harus kuatir motherboard Anda tidak menyediakan konektor yang dibutuhkan.

Yang terlihat absen dari backpanel seri motherboard ini adalah tombol reset BIOS. Posisi yang biasa ditempati oleh tombol ini diberikan kepada modul Wi-Fi GO!.

PCI Express/PCI Slot

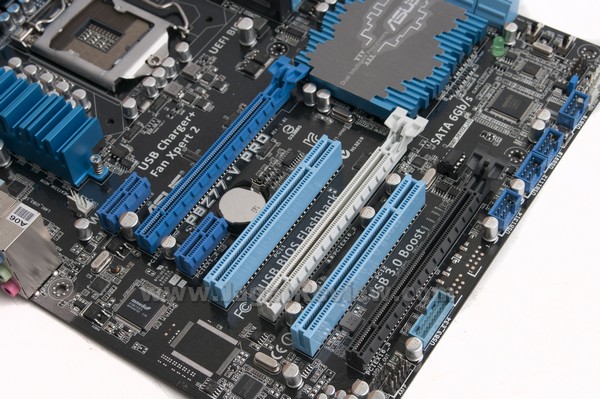

P8Z77V-Pro menyediakan dua  buah slot PCI-Express yang memungkinkan penggunaan konfigurasi dual graphics card pada motherboard ini. Slot PCI-Express ketiga (Hitam) hanya mendukung mode X4 sehingga tidak dapat digunakan untuk mode multi graphics card.

Board ini juga masih menyediakan dua buah slot PCI. Ini merupakan berita baik bagi mereka yang masih memiliki peripheral yang masih menggunakan slot ini seperti sound card atau capture card.

Total PCIe slot yang dimilikinya:

• 2x Slot PCI-Express X16
• 2x Slot PCI-Express X1
• 2x Slot PCI

SATA

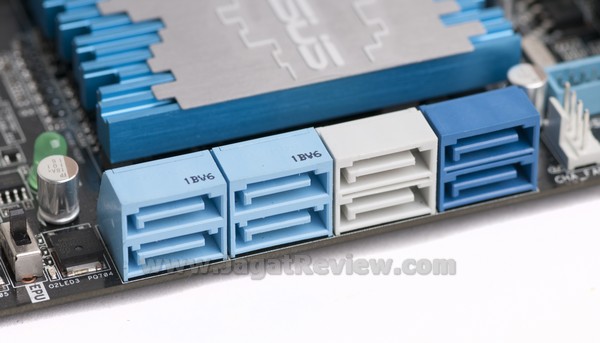

Board ini menyediakan 8 port SATA: 4 port SATA II (Biru Muda) dan 2 port SATA III (Putih) menggunakan koneksi dari PCH Z77. Sementara 2 port SATA III lainnya (Putih) dikontrol oleh chip tambahan dari ASmedia.

Header Dan Onboard Button

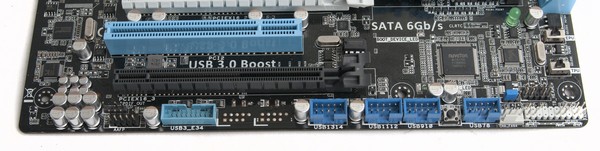

Jika bicara header maka board ini patut mendapatkan nilai plus tersendiri. Rata-rata board lain di pasaran hanya menyediakan dua buah header USB 2.0 tambahan, satu atau dua diantaranya menyediakan 3 buah, ASUS kali menyediakan 4 buah! Tak lupa disertakan pula sebuah header USB 3.0 di dekat slot PCI-Express yang paling bawah.



Butuh lebih banyak USB 3.0? Board ini menyediakan sebuah header lain di dekat slot memory. Ini membuat board ini memiliki total 2 buah header USB 3.0.

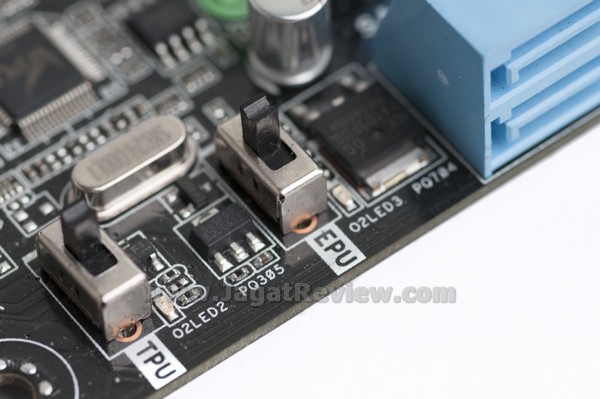

Ingin menghidupkan fungsi TurboV Processing Unit (TPU) atau Energy Processing Unit (EPU) secara manual? Anda dapat menggunakan onboard switch yang terletak di sebelah konektor SATA

Board ini juga memiliki fungsi MemOK! yang dapat diaktifkan dengan onboard button yang terletak di sebelah kanan konektor daya motherboard. MemOk! berguna sekali troubleshooting yang berkaitan dengan setting memori.

Komponen

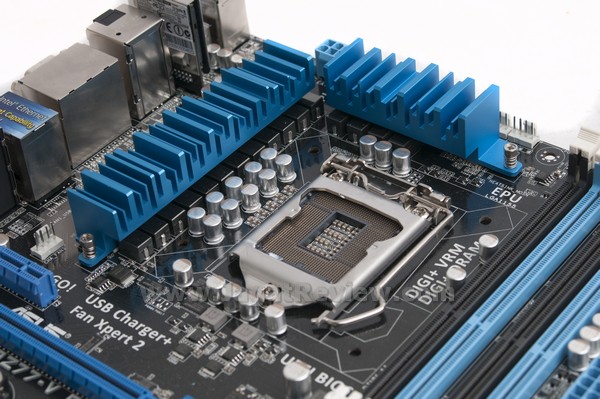

Di sekitar area socket terlihat cukup padat dengan komponen. Pada sisi kiri dan atas dari socket terlihat jajaran phase dan VRM. Motherboard ini menggunakan 16 phase, 12 untuk prosesor, dan 4 untuk memory. Penggunaan phase yang cukup banyak ini menjamin arus yang diterima oleh prosesor dan memory terdistribusikan secara baik.

Untuk memastikan bahwa VRM pada P8Z77V-Pro ini bekerja dalam kondisi optimal maka komponen ini didinginkan oleh sepasang pendingin pasif dalam bentuk heatsink.

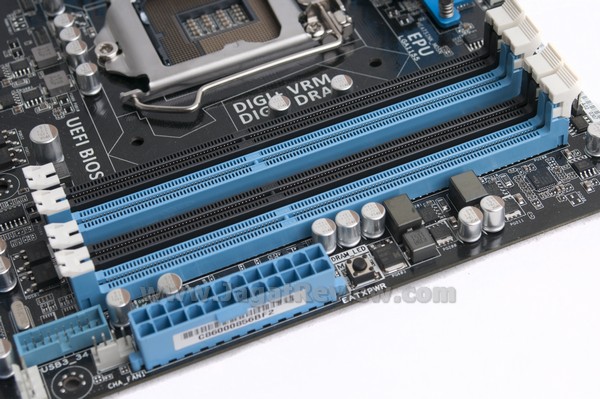

Memory slot yang disediakan oleh motherboard ini sebanyak 4 buah dalam konfigurasi dual channel. Kapasitas maksimal yang dapat ditampung adalah 32 GB. Pembedaan warna slot memory pada motherboard tentunya memudahkan pemasangan memory tanpa harus berkonsultasi pada buku panduan terlebih dahulu.

Power tambahan untuk board menggunakan sebuah socket power 8 Pin.

Fitur Tambahan

Wi-Fi GO!

Wi-Fi GO! bukan hanya sekedar wireless on-board.

Selain dapat merubah PC Anda menjadi sebuah router, dia memiliki fungsi sebagai DLNA (Digital Living Network Alliance) server. Anda dapat dengan mudah streaming konten multimedia melalui Wi-Fi dengan device-device yang bersertifikasi DLNA lainnya.

Fungsi menarik lainnya yang ditawarkan Wi-Fi GO! adalah kemampuan merubah smartphone dan tablet yang Anda miliki menjadi keyboard & mouse wireless. Untuk mengaktifkan fungsi yang terakhir ini, Anda harus me-download aplikasi Wi-Fi GO! Remote di Google Play Store atau App store.

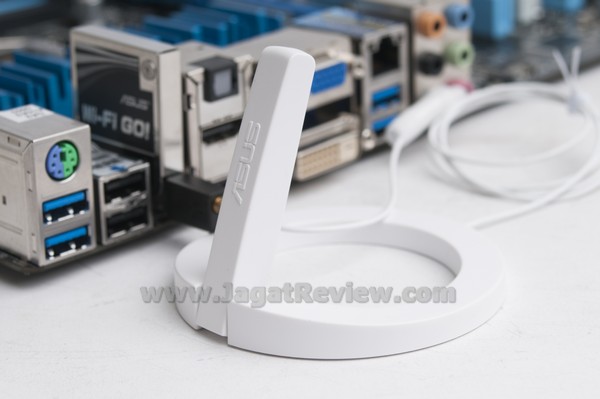

ASUS menyertakan kemampuan wireless internet pada board ini. Kemampuan tersebut disediakan dari sebuah modul add-on yang mereka namakan Wi-Fi GO!

Selain memiliki bentuk yang cukup ringkas, antena yang disertakan sebagai pelengkapan dari Wi-Fi GO juga memiliki jangkauan yang cukup jauh. Selain itu antena ini juga dapat ditempatkan di permukaan logam mana pun karena dia memiliki kaki yang berisi magnet.
