ASUS Sabertooth Z77: Board Tangguh untuk Pekerjaan Berat

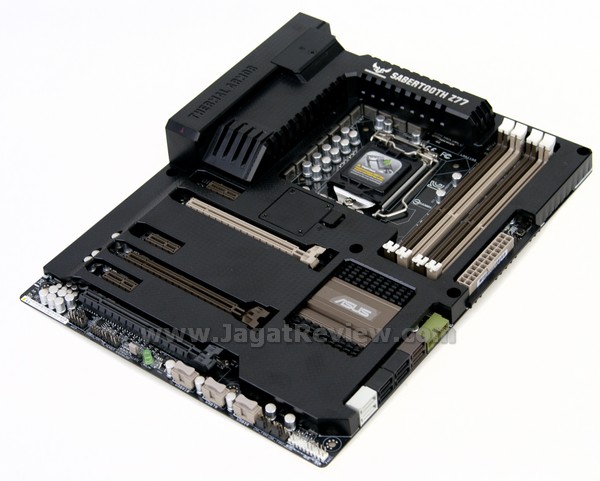

The Board



Color cheme seri TUF masih digunakan pada board ini. Hal ini adalah salah satu ciri khas yang membedakannya dari seri mainstream dan ROG dari ASUS.

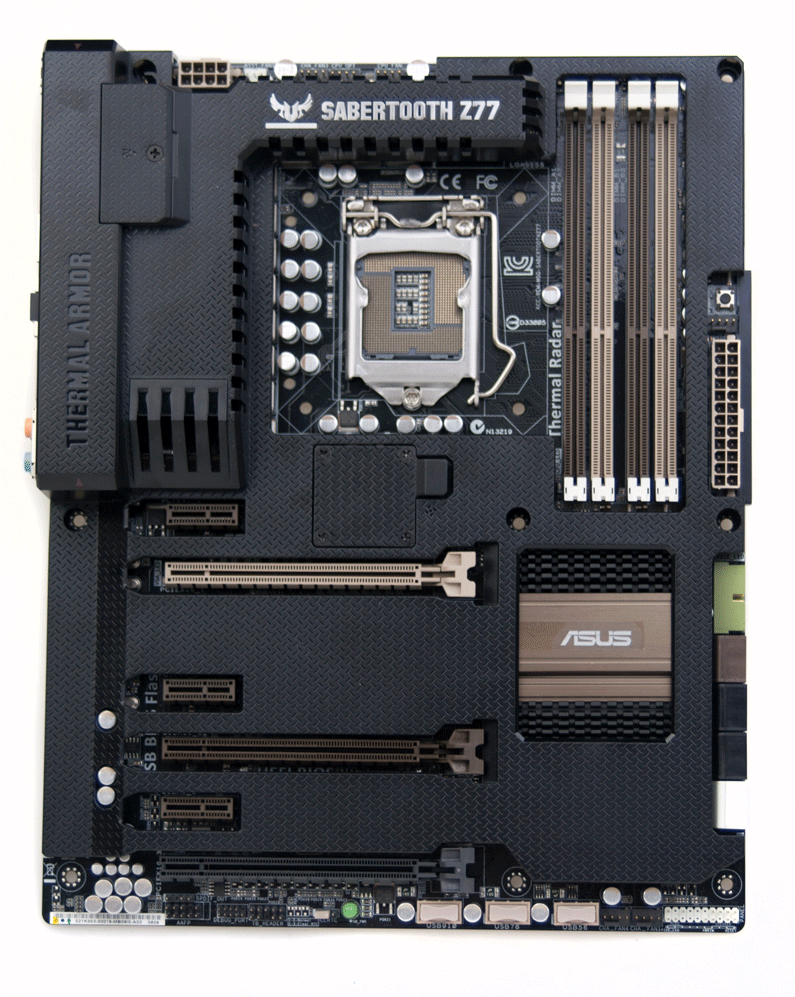

Tidak seperti seri TUF sebelum yaitu Sabertooth X79 , untuk produk yang mengusung chipset Z77 ini seluruh motherboard nya ditutupi oleh ducting. Seri terakhir yang menggunakang ducting seperti ini adalah seri P67.





Dikarenakan hampir seluruh permukaan board ini ditutupi oleh ducting maka clearance harus menjadi perhatian khusus.

Dengan adanya ducting ini kami mengkhawatirkan ditemui kendala ketika ingin mencopot graphic card. Akan tetapi, ASUS sudah memperhitungkan masalah ini dan menyertakan sebuah pengungkit untuk mempermudah pekerjaan ini. Jadi, bisa dipastikan bahwa Anda tidak akan mengalami masalah saat membongkar-pasang komponen dari board ini.



Backpanel

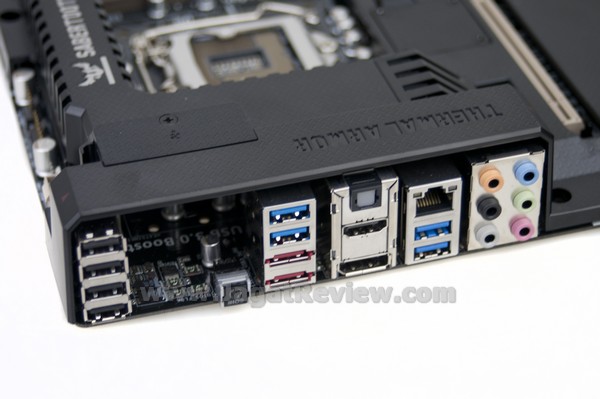

Beginilah tampilan sisi belakang Sabertooth Z77.

Port yang disediakan:

• 1x HDMI Port
• 1x Display Port (DP) Port
• 4x USB 2.0/1.1 Ports
• 4x USB 3.0/2.0 Ports
• 2x Power eSATA Port
• 1x BIOS Flashback Button

• 1 x RJ-45 Port (LAN)
• 6x audio jacks
• 1x Optical S/PDIF Out Connector

Konektor I/O yang tersedia tergolong sangat lengkap. Selain 4 konektor USB 3.0, board ini masih menyediakan port E-SATA untuk konektivitas SATA dengan external devices.

Dengan adanya dua buah konektor display tambahan akan memudahkan apabila pengguna board ini memutuskan untuk menggunakan konfigurasi multi monitor.

Ada fungsi unik khas ASUS yang dapat diakses melalui sisi belakangnya ini: ASUS Flashback BIOS. ASUS Flashback BIOS mengizinkan Anda meng-update BIOS tanpa menghidupkan sistem.

PCI Express/PCI Slot

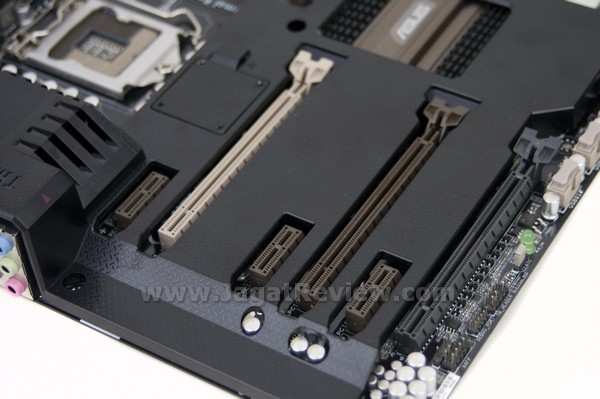

Sabertooth Z77 menyediakan dua buah slot PCI-Express yang memungkinkan penggunaan konfigurasi dual graphic card pada motherboard ini. Selain itu board ini juga memiliki port PCI-Express X1 untuk memasang peripheral tambahan lainnya.

Total PCIe slot yang dimilikinya:

• 2x Slot PCI-Express X16
• 3x Slot PCI-Express X1

SATA

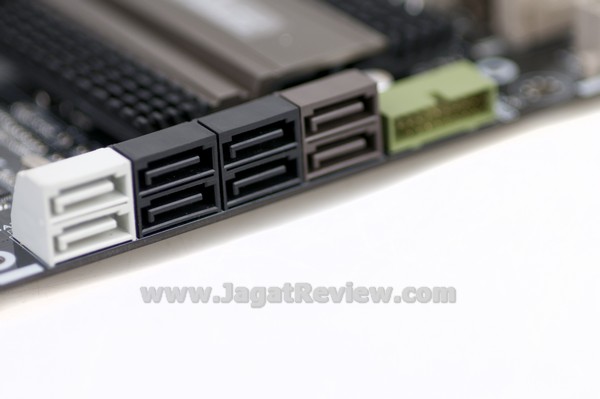

Board ini menyediakan 8 port SATA: 4 port SATA II (Hitam) dan 2 port SATA III (Coklat Gelap) menggunakan koneksi dari PCH Z77. Sementara 2 port SATA III lainnya (Putih) dikontrol oleh chip tambahan dari ASmedia.

Header Dan Onboard Button



Apabila port USB di sisi belakang tidak mencukupi, masih tersedia tambahan 3 buah header USB 2.0. Untuk menghindari debu maka header internal ini juga diberikan penutup. Di sisi ini, Anda juga bisa melihat tersedianya 2 header untuk fan tambahan.

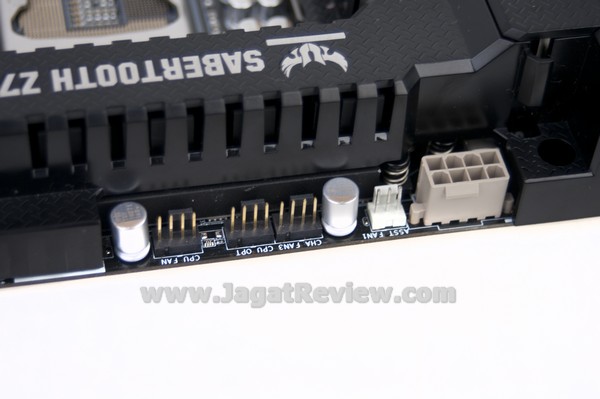

Di sisi lainnya juga terdapat dua buah header fan tambahan yang terletak disebelah konektor power tambahan.



Butuh lebih banyak USB 3.0? Header usb 3.0 tambahan juga tersedia. Posisinya membuatnya sangat berguna bagi Anda yang memiliki casing dengan koneksi front usb 3.0 Penetapan header USB 3.0 juga memudahkan dalam hal cable management.

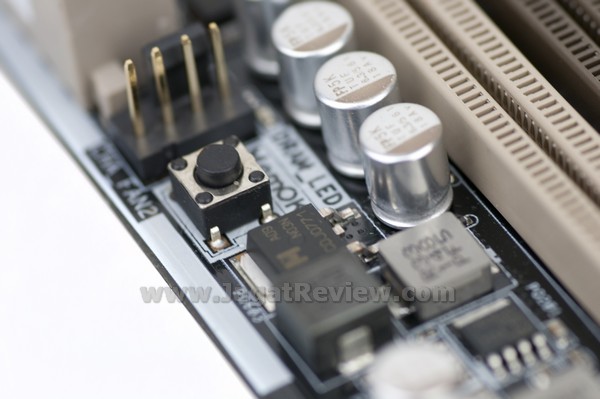

Board ini juga memiliki fungsi MemOK! yang dapat diaktifkan dengan onboard button yang terletak disebelah kanan slot memory. MemOk! berguna sekali troubleshooting yang berkaitan dengan setting memori.



Komponen

Anda bisa melihat bahwa seluruh area di sekitar socket tertutup oleh ducting hitam yang mengarahkan aliran udara. Ducting disekitar socket ini sengaja diarahkan ke arah prosesor untuk membantu menjaga suhu agar tetap dalam kondisi optimal. Uniknya, ducting ini tidak akan menimbulkan masalah apabila hendak menggunakan heatsink besar.

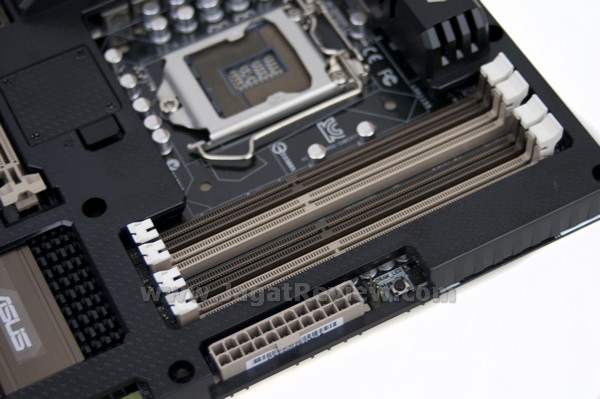

Daerah di sekitar memori pun tertutup oleh ducting yang memastikan aliran udara ke  komponen tidak terganggu. Sedemikian rapatnya ducting ini sehingga yang terbuka hanyalah tombol MemOK!

Power tambahan untuk board menggunakan sebuah socket power 8 Pin.

Fitur Tambahan

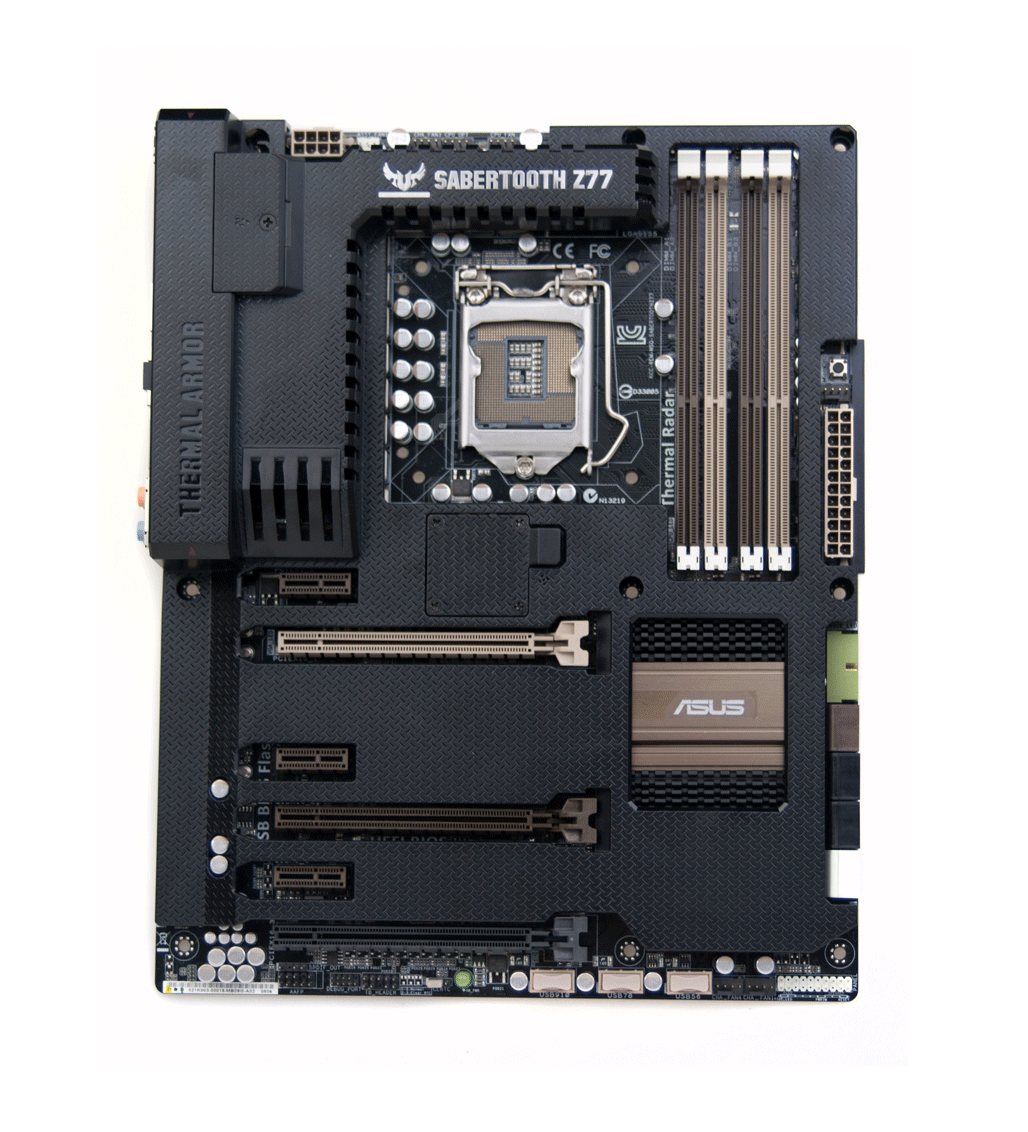

Pada gambar di atas, Anda bisa melihat fitur Andalah board ini yaitu thermal armor yang mendinginkan komponen penting di seluruh bagian board. Fan pada feature ini bisa dilepas-pasang, sesuai kebutuhan. Selain itu juga terdapat Dust defender yang berfungsi mencegah debu masuk ke bagian penting dari motherboard, seperti soket yang tidak digunakan.

 Thermal Armor

Selain ducting yang menyelimuti hampir seluruh bagian dari board Thermal Armor juga memiliki beberapa komponen lainnya. Beberapa bagian penting dari thermal armor adalah sebagai berikut :

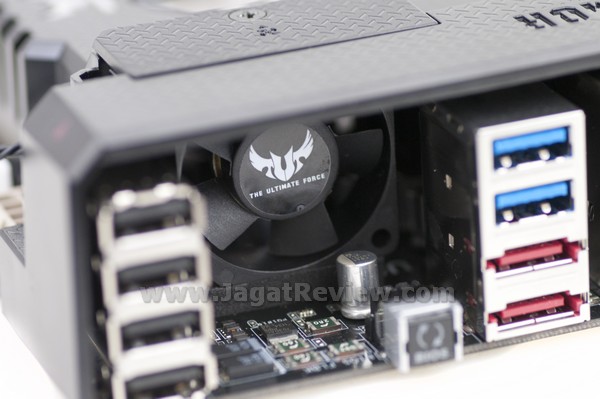

Sebuah kipas di bagian belakang yang menghisap udara dan menyalurkan nya  keseluruh bagian dari thermal armor terutama daerah sekitar socket.

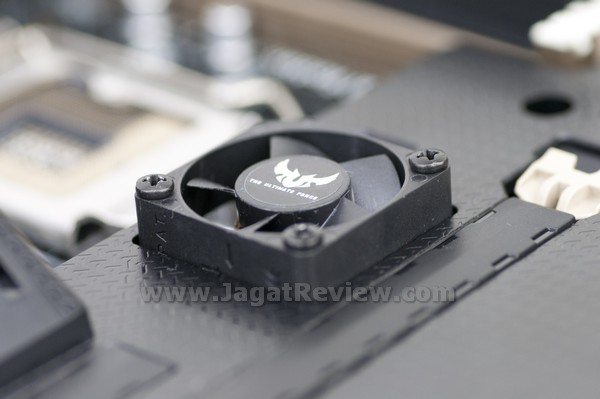

Sebuah kipas lagi diletakkan sebelah bawah dari socket processor. Kipas inilah yang akan memberikan pasokan udara ke bagian bawah dari board.



Dust Defender

Dust defender melindungi masuk debu nya ke motherboard. Beberapa komponen penting yang dilindungi oleh Dust Defender adalah sebagai berikut :

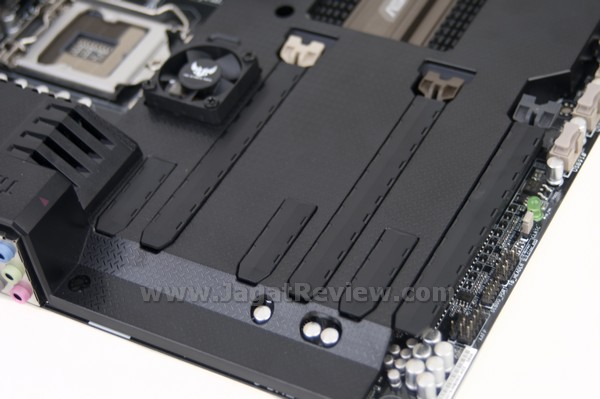

Seluruh slot PCI-E dapat ditutup apabila tidak digunakan.

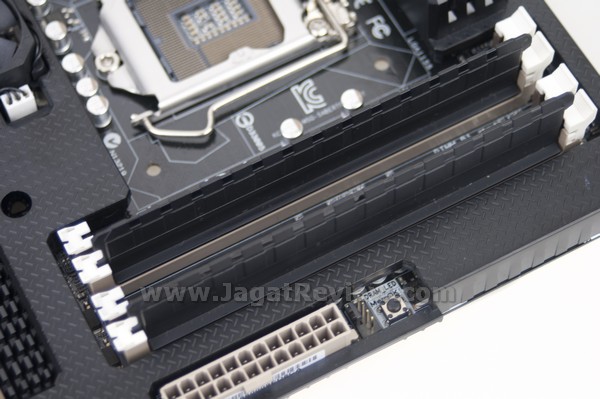

Terdapat juga penutup untuk slot memory yang tidak digunakan.
