Preview MSI GTX 680 Lightning

Author

Alva "Lucky_n00b" Jonathan

Reading time:

Graphics Card Overclocking

July 24, 2012

readmode

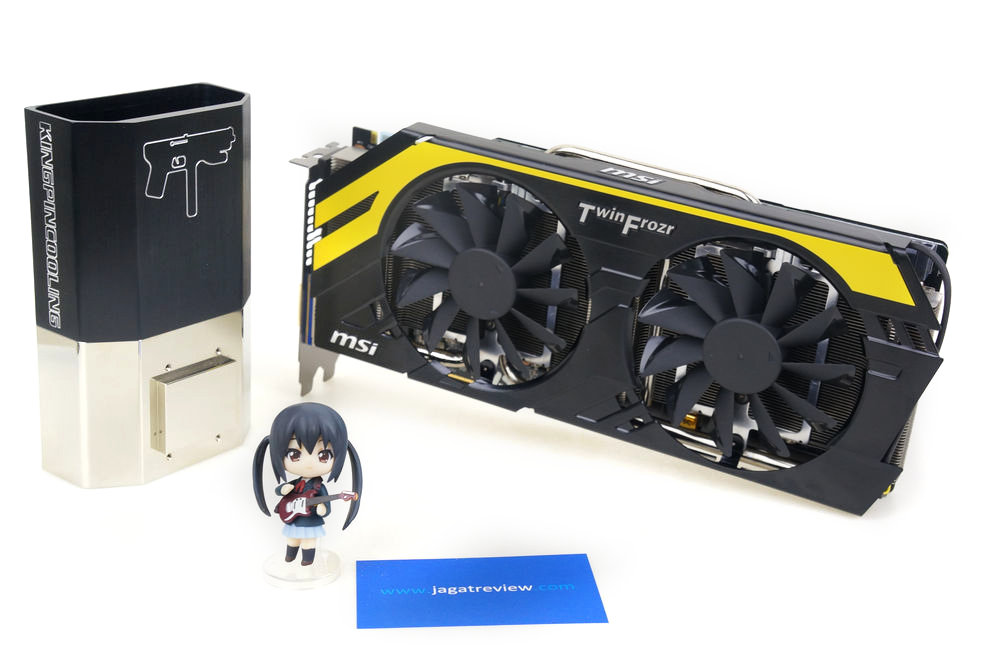

The Card

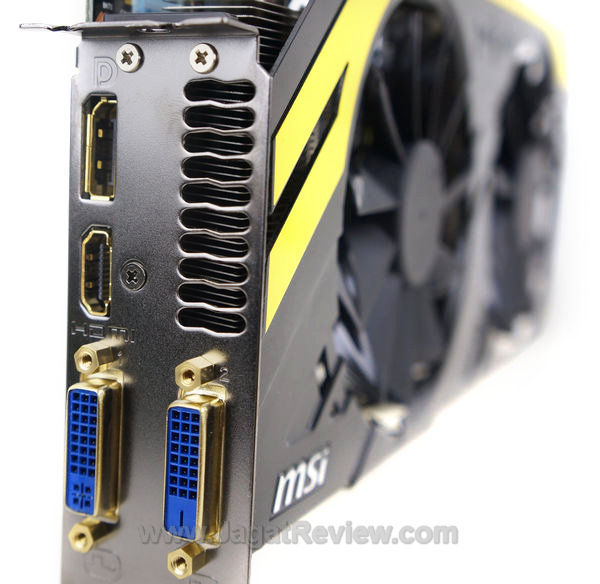

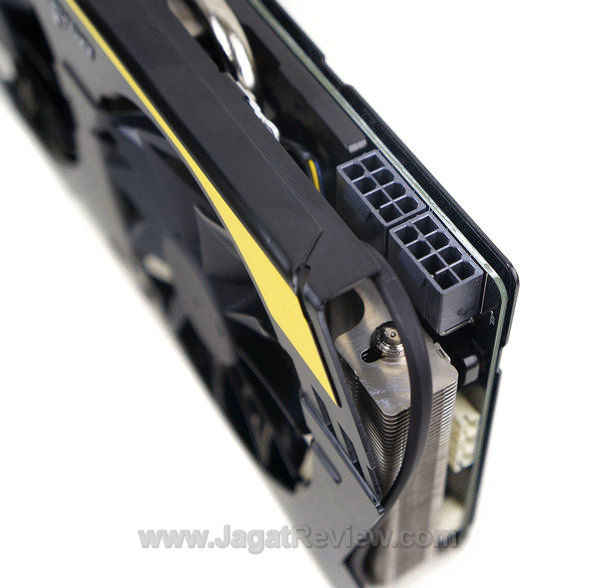

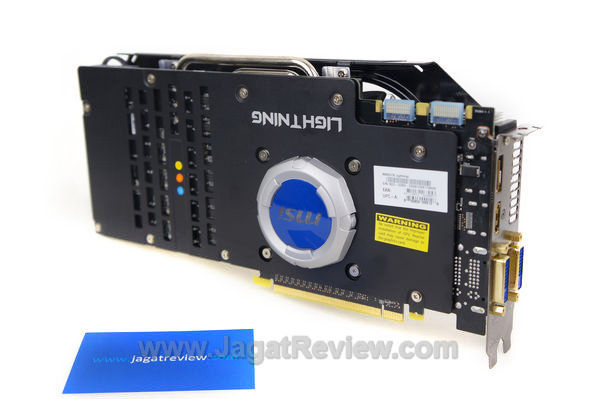

Sekilas VGA ini (sangat) mirip dengan MSI HD 7970 Lightning, mulai dari color scheme, bentuk HSF TwinFrozr IV, Pemakaian GPU Reactor, sampai konektor daya PCIe 8+8 Pin. Adapun yang berbeda adalah:

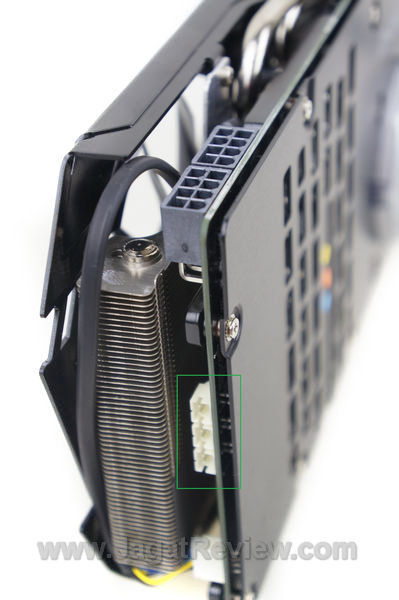

GTX680Lightning 08 — Lokasi V-Check Point GTX 680 Lightning ada di samping PCB, bukan bagian atas seperti HD 7970 Lightning.

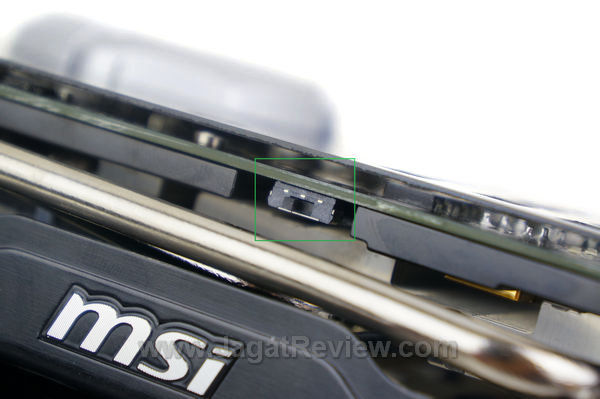

GTX680Lightning 10 — Lokasi BIOS Switch di tengah PCB VGA

Spesifikasi

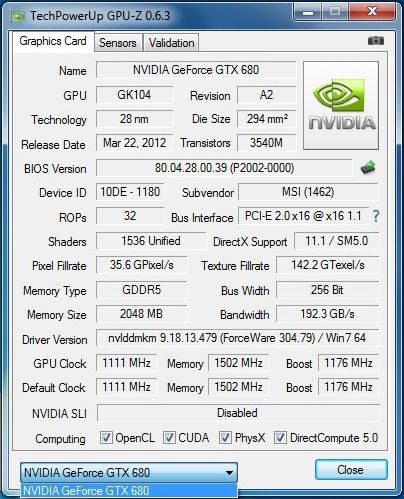

Tentunya, VGA dengan desain non-reference seperti MSI GTX 680 Lightning akan dilengkapi dengan clockspeed yang lebih tinggi dari desain reference nVIDIA, yakni 1110 Mhz GPU Clock, dan 1500Mhz Memory Clock.

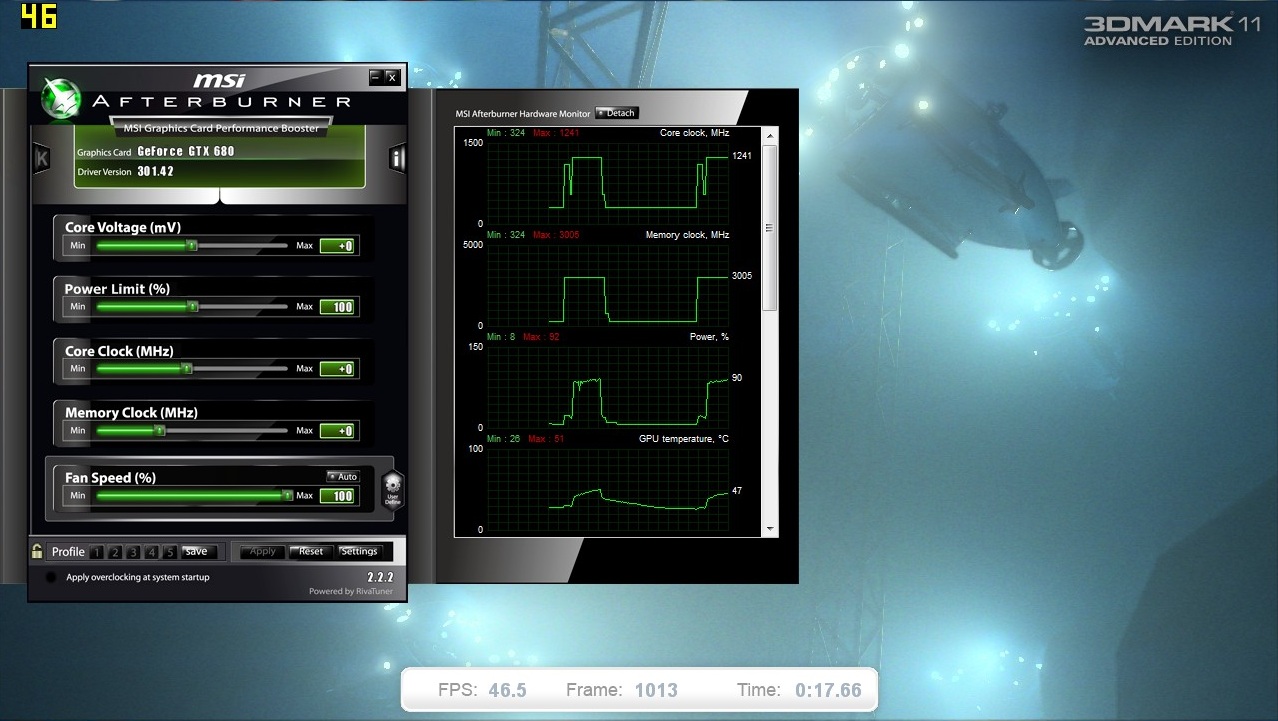

Berkat teknologi nVIDIA GPU boost pula, Clockspeed GPU pada MSI GTX 680 Lightning bisa meningkat ketika dibutuhkan. Sebagai contoh, saat kami menjalankan 3DMark11, kami mencatat adanya kenaikan GPU Clock hingga 1241Mhz. Anda bisa melihatnya secara lebih detail dibawah ini: * klik untuk memperbesar*

GTX680Lightning BoostClock — GPU Boost hingga 1241 Mhz terdeteksi saat menjalankan 3DMark11

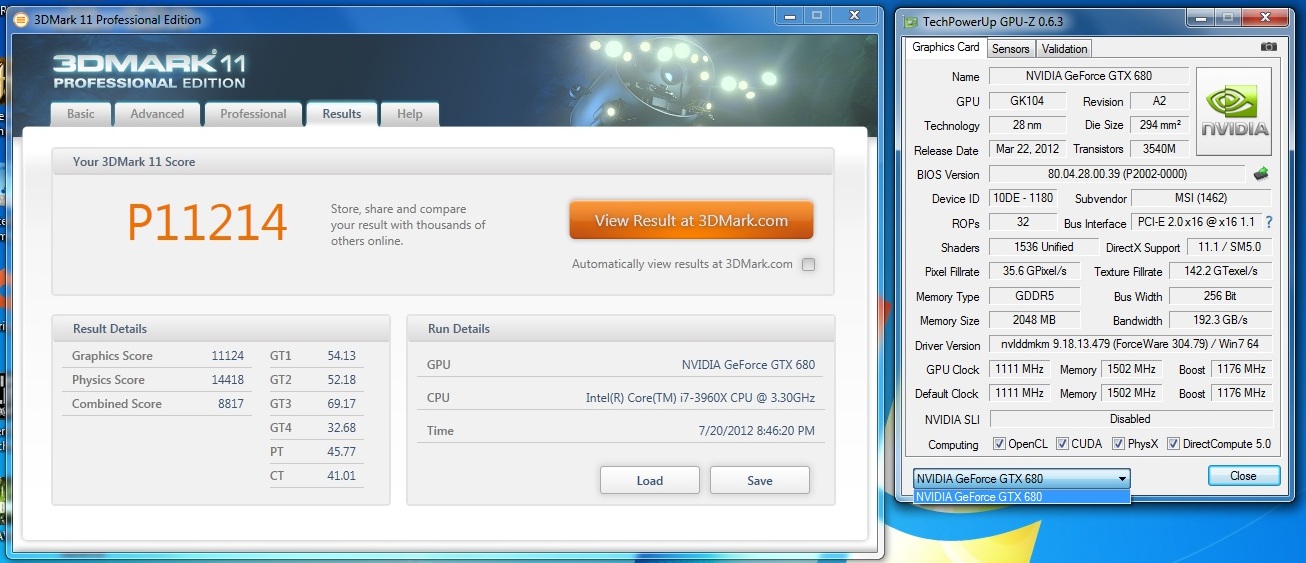

Kami juga sempat menjalankan benchmark 3DMark 11 Performance Preset pada VGA ini di konfigurasi default dengan testbed standar kami (Core i7-3960X @ 4.5Ghz + Intel DX79SI + Kingston 4x 2GB DDR3-1600), dan menghasilkan skor P11214.

GTX680Lightning 3d11 — *klik untuk memperbesar*

Kami belum sempat bermain-main dengan kemampuan overclocking VGA ini, namun tadi VGA yang ada di tempat kami ini dengan mudah menyelesaikan 3DMark11 dengan Boost Clock sebesar 1342Mhz tanpa menambah voltase GPU. Bagaimana overclockability-nya nanti saat menggunakan LN2, ya? Bukan tidak mungkin VGA ini akan menjadi senjata utama bagi para overclocker yang ingin mengikuti kontes Futuremark LOC 2012, menggantikan HD 7970 Lightning yang selama ini digunakan banyak overclocker untuk mencapai skor 3DMark 11 tertinggi.
