The Board

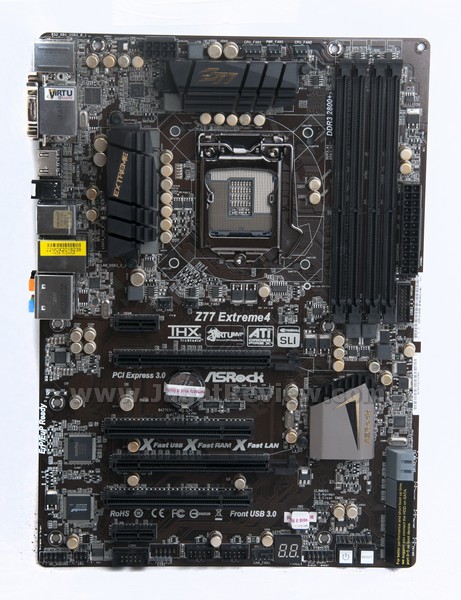

Tidak ubahnya dengan kemasan produk, motherboard ASRock Z77 Extreme4 pun didominasi warna hitam dengan selingan warna emas dan juga abu-abu di beberapa komponen.

ASRock Z77 Extreme4 menggunakan faktor bentuk ATX dengan ukuran 305×218 mm. Meskipun begitu, ukuran lebar motherboard ini lebih kecil dibandingkan ukuran standar lebar motherboard ATX yaitu 244mm. Alhasil dengan lebar seperti ini membuat lubang baut yang biasanya ditemukan di sisi pinggir kanan PCB menjadi hilang. Itulah mengapa ASRock dapat menempatkan port SATA di sudut kanan bawah PCB.

ASRock terlihat begitu memperhatikan detil penempatan setiap komponen sehingga pemasangan suatu komponen tidak mengganggu komponen lainnya. Good job ASRock!

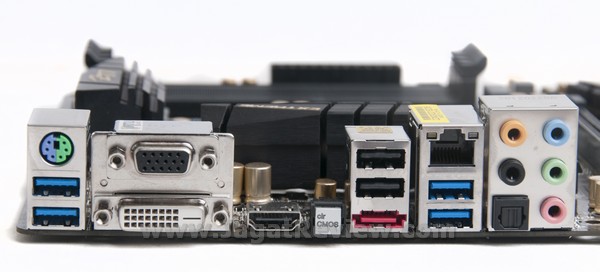

Backpanel

1 x PS/2 Keyboard/Mouse Port
1 x D-Sub Port
1 x DVI-D Port
1 x HDMI 1.4a Port
1 x Optical SPDIF Out Port
2 x USB 2.0 Ports
1 x eSATA3 Connector
4 x USB 3.0 Ports
1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED
1 x Clear CMOS Switch with LED
5 x HD Audio Jack

Tombol Clear CMOS pada bagian ini tentu akan memudahkan pengguna jika ingin me-reset setting BIOS tanpa perlu repot membuka casing. Sementara itu empat buah port USB 3.0, dua di antaranya diakomodir chipset Intel Z77 dan dua lagi diakomodir chip ASMedia ASM1042.

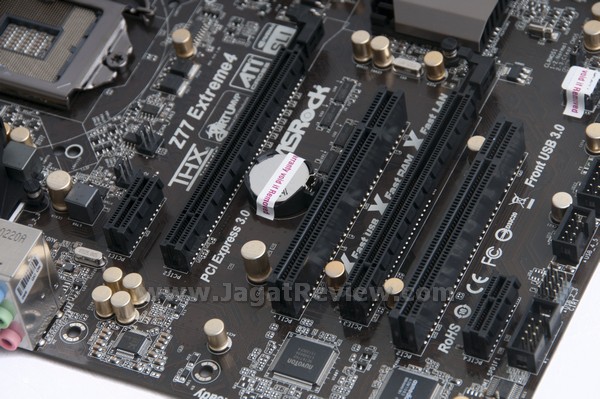

PCI Express/PCI Slot

1x PCI Express 3.0 x16; Run @x16 (slot kedua)
1x PCI Express 3.0 x16; Run @x8 (slot keempat)
2x PCI Express 2.0 x1; Run @x1 (slot pertama dan keenam)
2x PCI (slot ketiga dan kelima)

ASRock memberikan ruang lapang antara slot PCIe x16 pertama dan kedua sehingga konfigurasi multi-GPU (Crossfire dan SLI) dapat menggunakan graphics card tipe triple-slot cooling. Tidak hanya itu, dengan penempatan seperti ini pengguna masih dapat menggunakan slot PCI pertama pada konfigurasi multi-GPU dengan graphics card tipe dual-slot cooling.

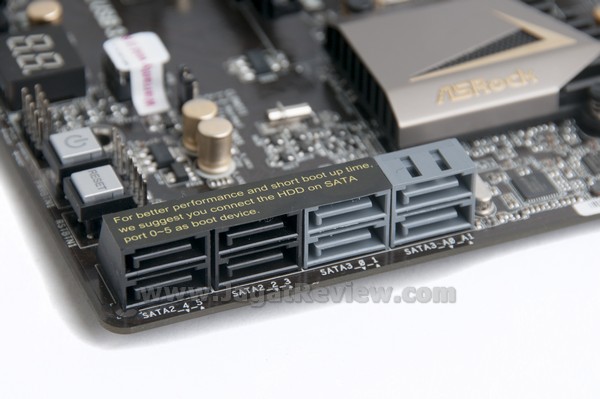

SATA

Empat port SATA 3Gbps (hitam) dan dua port SATA 6gbps (abu-abu) di sebelahnya diakomodir chipset Intel Z77. Sedangkan dua port SATA 6Gbps paling kanan diakomodir chip ASMedia ASM1061. Port SATA3_A1 (port paling kanan nomor dua) berbagi pemakaian dengan port eSATA pada backpanel sehingga apabila Anda menggunakan port SATA tersebut maka port eSATA tidak dapat digunakan, begitu pula sebaliknya.

Header Dan Onboard Button

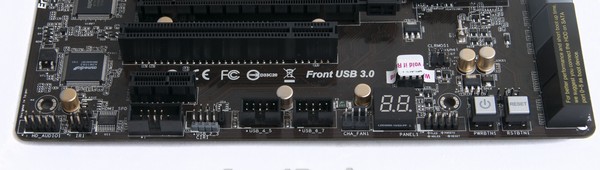

Beberapa header yang disediakan ASRock Z77 Extreme4 terdiri dari:

*kiri ke kanan

front panel audio header
infrared module header
HDMI_SPDIF header
COM header
1x CIR header
3x USB 2.0 header
system panel header

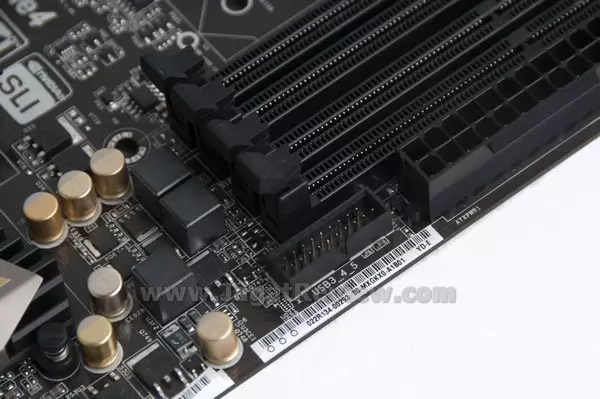

Hadirnya header USB 3.0 yang diakomodir chipset Intel Z77 ini membuat ASRock Z77 Extreme4 mampu menyediakan hingga enam buah port USB 3.0.

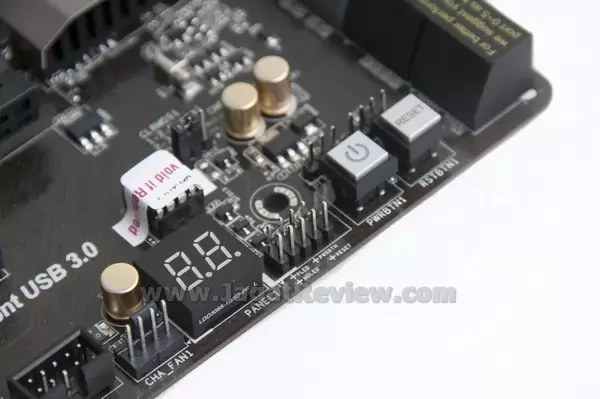

ASRock menyediakan tombol power on/off dan reset untuk memudahkan pengoperasian motherboard di luar casing. Tersedia pula Debug LED 2-digit untuk memudahkan diagnosa masalah pada sistem.

Komponen

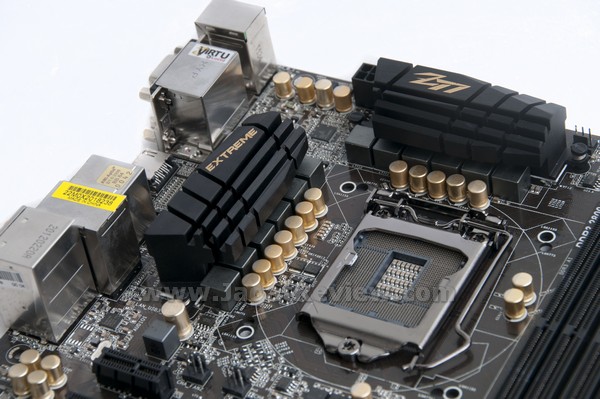

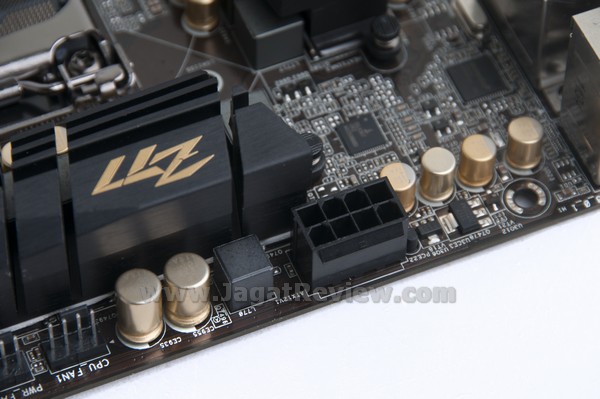

Komponen seperti ferrite choke dan (gold) solid capacitor berderet rapi di sekitar soket prosesor sehingga memberikan kesan lapang pada area ini. ASRock Z77 Extreme4 menggunakan desain 8+4 phase power. Komponen VRM di sisi kiri dan atas soket prosesor dilengkapi heatsink pasif yang berfungsi menjaga temperatur komponen pada batas normal.

Feature Combo Cooler Option (CCO) tetap hadir di sini sehingga memudahkan pengguna untuk memilih untuk menggunakan sistem pendingin soket LGA775 atau LGA1156/1155 di motherboard ini

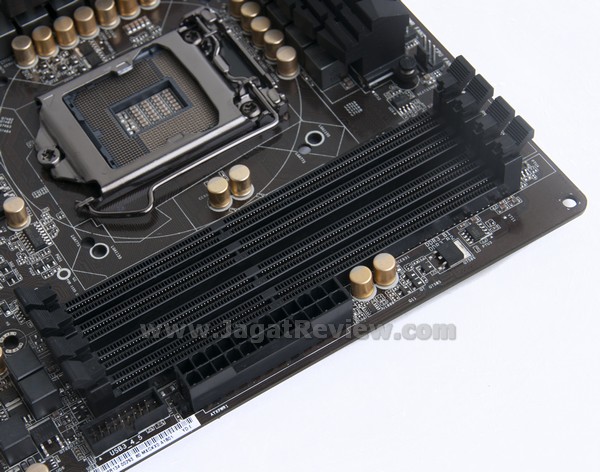

Empat buah slot memori DDR3 mampu menampung memori dengan kapasitas hingg 32GB dan kecepatan hingga 2800 MHz (OC). Untuk mendapatkan kecepatan memori seperti itu tentu dibutuhkan keping memori yang mampu berjalan pada kecepatan tersebut.
