Review Motherboard ECS Z77H2-A2X: The Golden Board

Header Dan Onboard Button

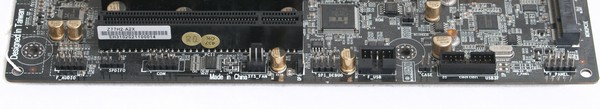

Jumlah header yang disertakan  terbilang cukup sedikit untuk board sekelas ini. ECS hanya menyertakan sebuah header USB 2.0 dan USB 3.0. Untuk sebuah motherboard yang diklasifikasikan dalam kelas premium, langkah ini  cukup mengecewakan.

Seperti telah kami singgung diatas bahwa layout board ini terlihat pada sekali karena banyak  fitur  yang ingin ditanamkan. Salah satu konsekuensi dari layout seperti ini adalah dikorbankannya beberapa header agar ruang yang tersedia cukup.

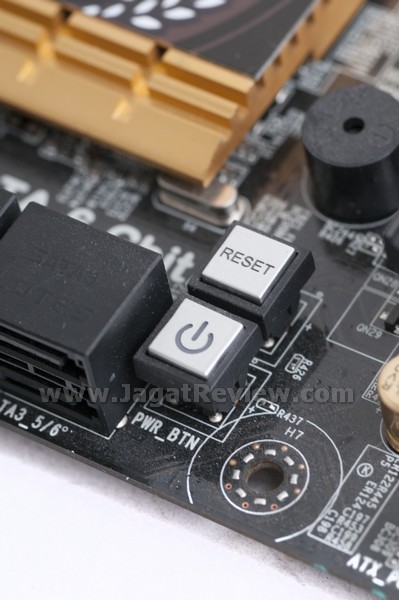

Onboard untuk  Power dan Reset juga tersedia pada board ini.

POST  Code reader tersedia untuk memudahkan diagnostik pada  saat terjadi kegagalan booting.

Komponen

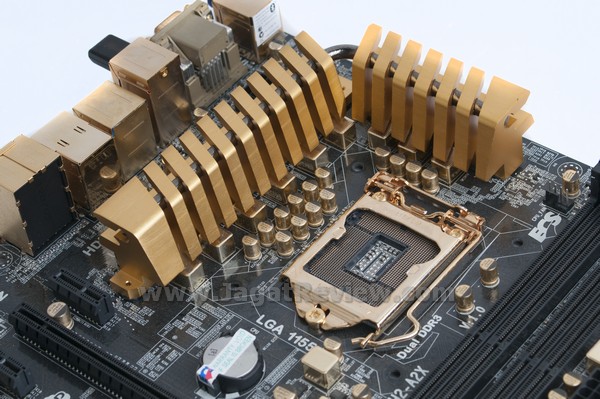

Di sekitar area socket terlihat cukup padat dengan komponen. Pada sisi kiri dan atas dari socket terlihat jajaran phase dan VRM.

Untuk memastikan bahwa VRM pada board  ini bekerja dalam kondisi optimal maka komponen ini didinginkan oleh sepasang pendingin pasif dalam bentuk heatsink. Heatsink tersebut tak  lepas dari sentuhan warna keemasan, sesuai dengan color scheme  dari seluruh board ini.

Memory slot yang disediakan oleh motherboard ini sebanyak 4 buah dalam konfigurasi dual channel. Kapasitas maksimal yang dapat ditampung adalah 32 GB. Sayang sekali slot memory tidak menggunakan pewarnaan berbeda. Pilihan ini akan sedikit menyusahkan pemasangan memory dengan konfigurasi optimal tanpa harus membuka buku manual.

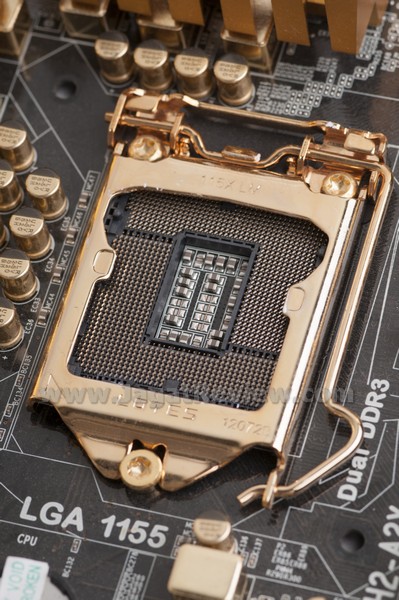

Kapan lagi Anda melihat sebuah socket prosesor dengan warna emas? Pin contact dengan prosesor pun dilapisi emas. Menurut ECS ini dilakukan agar contact antara prosesor, tingkat ketahanan lebih baik dan umurnya menjadi  lebih panjang.

Komponen seperti solid capasitor pun disapu dengan warna emas.

Hampir semua komponen di board ini diberi sentuhan warna emas. Pantas sekali titel yang diberikan kepada board adalah Golden Board.

Power tambahan untuk board menggunakan sebuah socket power 8 Pin.
