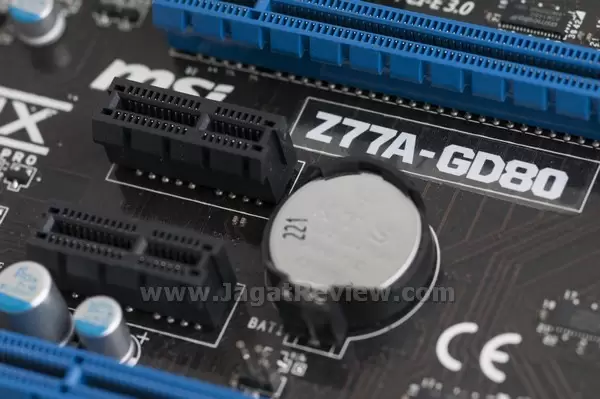

Review Z77A-GD80: Motherboard Thunderbolt Pertama Dari MSI

Motherboard dengan koneksi Thunderbolt merupakan salah satu trend yang cukup menjamur diantara produk yang hadir dipasaran. Wakil dari MSI, yaitu Z77A-GD80 adalah motherboard dengan koneksi Thunderbolt pertama yang hadir di lab pengujian kami. Penasaran dengan review lengkap board ini? Simak artikel kami berikut ini.



Koneksi Thunderbolt menawarkan fleksibilitas yang sebelumnya dimiliki USB dengan kecepatan yang jauh lebih tinggi. Kemampuan daisy chain dari koneksi ini merupakan salah satu alasan utama untuk beralih menggunakan koneksi yang sebetulnya dipopulerkan oleh platform Apple. Karena dukungan untuk koneksi ini telah hadir secara native pada chipset Z77 rasanya sayang sekali jika tidak digunakan. Oleh karena itu, mulai banyak produsen motherboard yang menghadirkan koneksi ini dalam produk mereka. Di dalam dunia motherboard, Thunderbolt is the connection for the future!

Pada kesempatan ini kami akan mencoba mengupas lebih jauh motherboard Z77A-GD80. Motherboard dari MSI ini telah menyediakan koneksi Thunderbolt. Tentunya ini adalah hanya satu dari sekian faktor dari motherboard tersebut yang akan kami bahas dalam review ini. Untuk ulasan lebih lengkapnya mari kita simak review lengkapnya dibawah ini!





 Chipset Z77

Spesifikasi

CPU

• Supports 3rd Gen Intel® Core™ i7 / Core™ i5 / Core™ i3 / Pentium® / Celeron® processors for LGA 1155 socket
Please refer to CPU Support for compatible CPU; the above description is for reference only.

Chipset

• Intel® Z77 Chipset

Main Memory

• Support four DDR3 DIMMs 1066/1333/1600/1866*/2000*/2133*/2200*/2400*/2600*/2667*/2800*(OC) DRAM (32GB Max)
– Supports Dual-Channel mode
* To support DDR3 2200*/2400*/2600*/2667*/2800*(OC) ,you must install an Intel 22nm CPU

Slots
• 3 x PCIe 3.0 x16 slots
• 4 x PCIe 2.0 x1 slots

On-Board SATA

• SATAIII controller integrated in Intel® Z77 chipset
– Up to 6Gb/s transfer speed.
– Supports two SATA ports (SATA1~2) by Z77

• SATAIII controller integrated in ASMedia® ASM 1061 chipset
– Up to 6Gb/s transfer speed.
– Supports two SATA ports (SATA7~8) by ASM 1061
(If you set external SATA 6Gb/s ports to AHCI mode, we highly recommend that you install Windows 7.)

• SATAII controller integrated in Intel® Z77 chipset
– Up to 3Gb/s transfer speed.
– Supports four SATA ports (SATA3~6)

• RAID
– SATA1~6 ports support Intel Rapid Storage Technology enterprise (AHCI / RAID 0/1/5/10) by Intel Z77

USB 3.0
• 2 USB 3.0 rear I/O ports by Intel® Z77
• 1 USB 3.0 onboard connector by Intel® Z77

Audio

• Chipset integrated by Realtek® ALC898
– Flexible 8-channel audio with jack sensing
– Compliant with Azalia 1.0 Spec

LAN

• Supports one PCI Express LAN 10/100/1000 Fast Ethernet by Intel® 82579

Multi-GPU

• Supports ATI® CrossFire™ Technology
• Supports NVIDIA® SLI™ Technology
• Supports Lucid® Virtu Universal MVP

Internal I/O Connectors
– 3 x USB 2.0 connectors
– 1 x USB 3.0 connector
– 1 x IEEE 1394 connector
– 1 x Multi BIOS Switch
– 1 x TPM Module connector
– 1 x Front Panel connector
– 1 x Front Panel Audio connector
– 1 x Chassis Intrusion connector
– 1 x Voice Genie connector (optional)
– 1 x MultiConnect Panel connector (optional)
– 1 x V-Check Points Set
– 1 x Power button
– 1 x OC Genie button
– 1 x Reset button
– 1 x Clear CMOS jumper
– CPU x 1 / System x 4 FAN connectors

Back Panel I/O Ports
– 1 x PS/2 keyboard/mouse port
– 1 x Clear CMOS button
– 1 x Coaxial S/PDIF-out port
– 1 x Optical S/PDIF-out port
– 4 x USB 2.0 ports
– 2 x USB 3.0 ports
– 1 x RJ45 LAN jack
– 1 x 6 in 1 audio jack
– 1 x HDMI® port with max. resolution up to 1920×1200 @60Hz
– 1 x Thunderbolt port (Mini DisplayPort) with max. resolution up to 2560×1600 @ 60Hz
– 1 x VGA port with max. resolution up to 2048×1536 @75Hz

BIOS
• The mainboard BIOS provides “Plug & Play” BIOS which detects the peripheral devices and expansion cards of the board automatically.
• The mainboard provides a Desktop Management Interface(DMI) function which records your mainboard specifications.

Dimension
• 30.5cm(L) x 24.5cm(W) ATX Form Factor

Mounting
• 9 mounting holes.



Platform Pengujian MSI Z77A-GD80

• Prosesor: Intel Core i7 3770K
• Motherboard: MSI Z77A-GD80
• Graphic Card : NVIDIA GTX 560 Ti
• Memory: 2 Keping dari KHX1600C9D3K4/16GX
• Hard Drive: Kingston HyperX SSD 120 GB
• Power Supply: Corsair Professional Series™ Gold AX850 — 80 PLUS® Gold Certified Fully-Modular Power Supply
• Cooling : Corsair Hydro Series™ H80 High Performance Liquid CPU Cooler
• Monitor: Monitor LCD 21 Inch dengan Resolusi 1920×1080
• Input: Keyboard + USB
• Media Penyimpan : DataTraveler HyperX 3.0 64 GB
• OS: Windows 7 Ultimate 64-bit SP1
