Overclocking i7-3770K dengan MSI Big Bang Z77 MPOWER

Z77 MPOWER OC Features

Seperti layaknya motherboard high-end, Z77 MPOWER dilengkapi sejumlah fitur yang nantinya akan mempermudah pekerjaan para overclockernya. Mulai dari fitur esensial seperti spot pengukuran tegangan hingga POST-code LED untuk mempermudah proses troubleshooting, dan lain sebagainya.

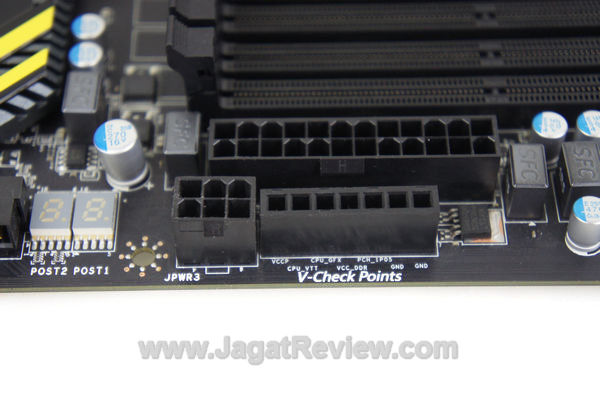

V-Check Point + Post Code LED

V-Check point memungkinkan Anda mengukur beberapa tegangan sistem secara real-time menggunakan Digital Multimeter. Sayangnya pengukuran CPU System Agent (CPU_SA) voltage tidak tersedia pada V-Check point.

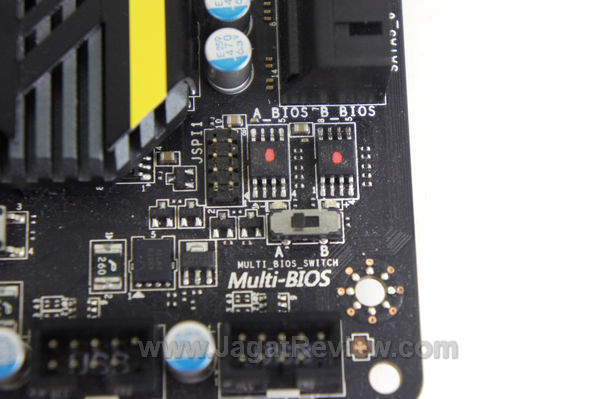

Multi BIOS + switch

Seperti Z77A-GD65, MSI Z77 MPOWER dilengkapi dengan dua buah chip BIOS yang dapat dipilih sesuai dengan kemauan Anda. Memiliki lebih dari satu chip BIOS akan sangat membantu ketika ada kejadian BIOS Corrupt / Error. Tidak lupa, MSI memberikan LED di depan setiap chip BIOS yang aktif untuk memudahkan kita melihat chip BIOS mana yang sedang kita gunakan.

GO2BIOS Button

Dari semua fitur OC yang ada pada Z77 MPOWER, hanya tombol GO2BIOS yang benar-benar baru kami temui. Fungsinya? Sangat sederhana: tekan tombol ini sekali saja saat proses boot-up, dan anda akan langsung memasuki menu BIOS, tanpa perlu menekan tombol DEL.

Kami menduga, MSI menciptakan fungsi ini untuk mempermudah para penggunanya memasuki BIOS, karena kadang-kadang hanya dengan menekan tombol DEL saja, sistem masih ‘kelewatan’ boot-up hingga masuk OS, terutama bagi sistem yang waktu boot-up nya sangat cepat. Very Thoughtful!

BIOS – ClickBIOS II

Masih menyandang nama ClickBIOS II, UEFI BIOS dari MSI Z77 MPOWER memiliki layout yang mirip dengan kebanyakan motherboard MSI Z77 lainnya. Salah satu perbedaan yang terlihat adalah BIOS Z77 MPOWER yang kami terima mengijinkan pengaturan voltase dengan direct-key-in. Ini berarti saat mengubah-ubah voltase, Anda tidak harus menahan tombol (+) atau (-) dengan lama, melainkan bisa langsung meng-input nilai yang Anda inginkan dari keyboard, dan BIOS akan menyesuaikannya.

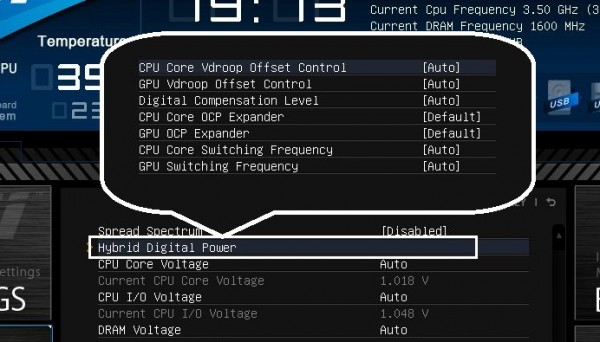

Perbedaan kedua adalah opsi kontrol VRM (misal : VDroop, VRM switching frequency,etc) dikumpulkan dalam satu buah menu yang dinamai ‘Hybrid Digital Power‘.

Seperti halnya motherboard MSI yang terdahulu, opsi kontrol VRM ini memungkinkan kita untuk mengubah beberapa variabel yang terkait, mulai dari Vdroop offset control, mengubah nilai Overcurrent Protection (OCP), hingga mengubah frekuensi kerja VRM. Yang menjadi perbedaan utama adalah kontrol VRM yang dulunya hanya diberikan untuk rail CPU Voltage, sekarang diterapkan juga bagi rail iGPU (integrated GPU). Ini akan berguna bagi Anda yang bertujuan mengoverclock IGPU Anda.

MSI Control Center 2

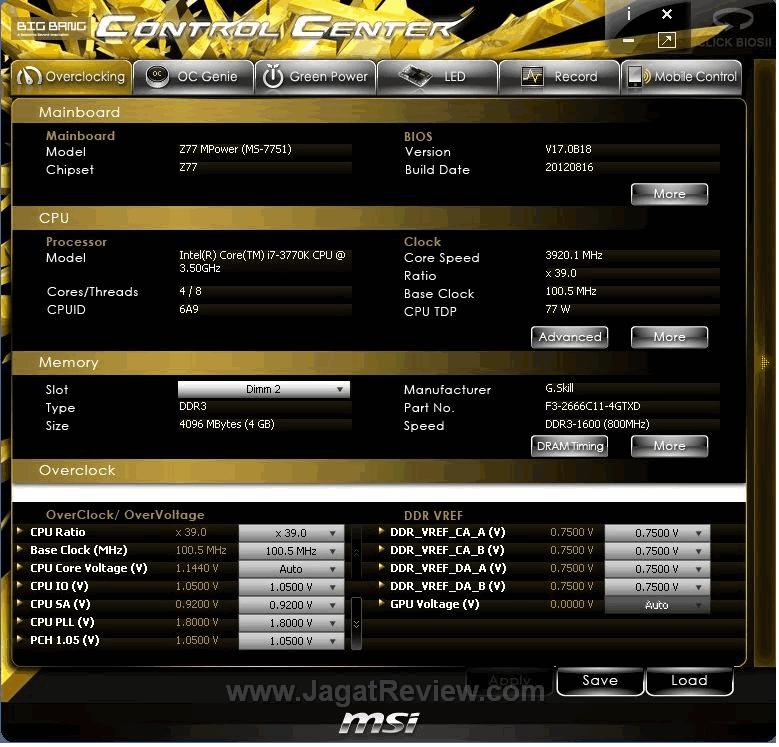

Utiliti tuning MSI yang dinamai Control Center 2 kembali disertakan pada Z77 MPOWER. Versi Control Center 2 ini selain memiliki skema warna serasi dengan motherboardnya juga dilengkapi fungsi baru:  fan control , Record, dan Mobile Control.

Fan Control memungkinkan Anda untuk mengontrol CPU / System Fan yang terpasang pada header fan motherboard (catatan : sejauh yang kami uji, hanya Fan bertipe PWM yang bisa dikontrol oleh MSI Control Center), sedangkan tab Record bisa Anda gunakan untuk mencatat berbagai perubahan sistem yang bisa dilihat dalam bentuk line graph. Bagi Anda yang memiliki iPhone/iPad, Anda juga bisa memanfaatkan fitur Mobile Control yang dikombinasikan dengan MSI Command Center APP untuk mengubah berbagai variabel secara wireless!

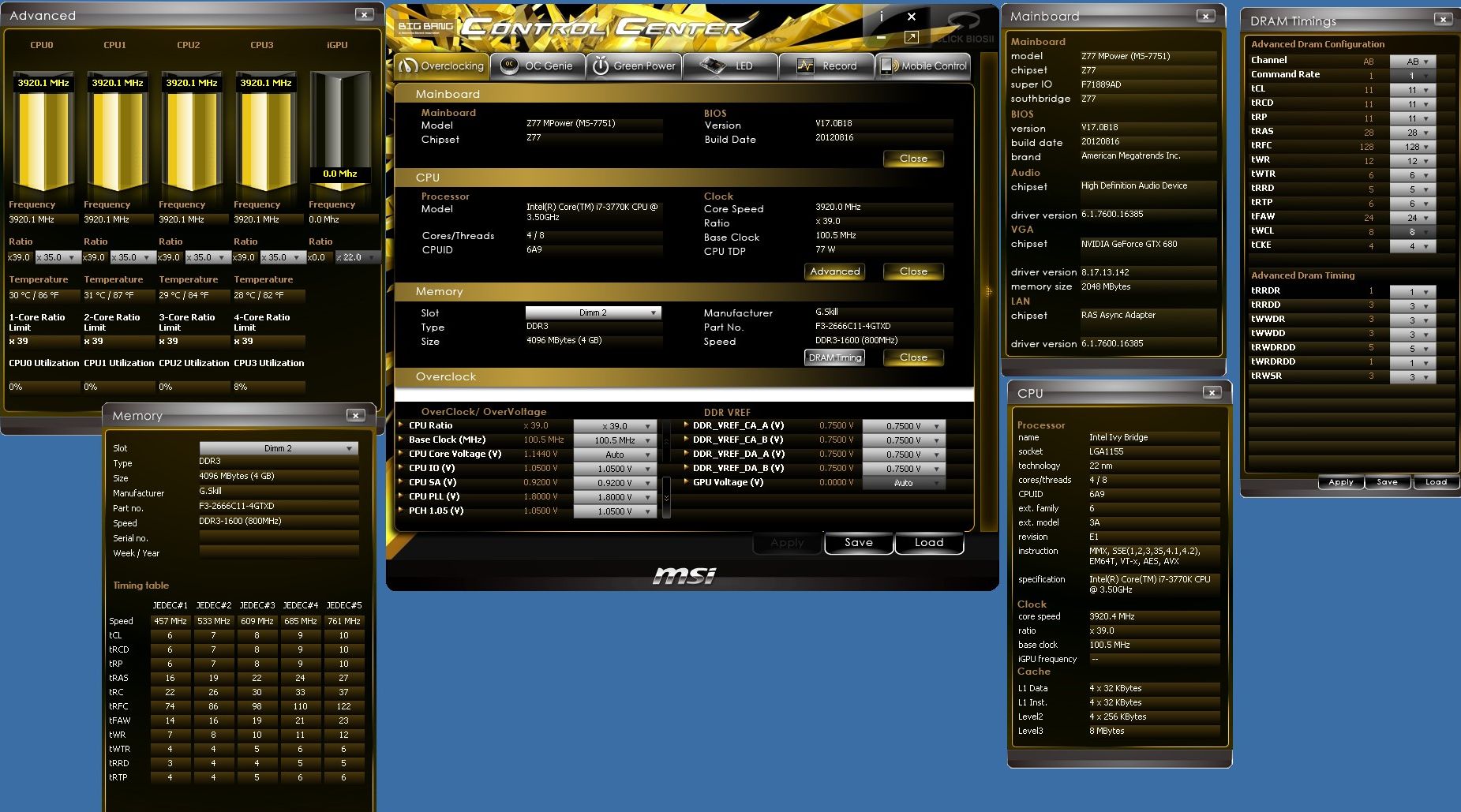

Selain fungsi- fungsi tambahan tersebut, semua opsi tuning yang ada pada control center lama tetap tersedia, seperti yang bisa terlihat dibawah ini :
