Kombinasi PCB coklat dan warna biru tua-biru muda-hitam pada komponen memang menjadi ciri khas motherboard ASUS kelas mainstream. ASUS P8H77-V menggunakan faktor bentuk ATX dengan ukuran 305×226 mm. Meskipun begitu, ukuran lebar motherboard ini ternyata lebih pendek dibandingkan standar ATX yaitu 244 mm. Peletakan setiap komponen pada motherboard ini tergolong rapi dan teliti sehingga pemasangan sebuah komponen tidak akan menyulitkan pemasangan komponen lainnya.
Backpanel

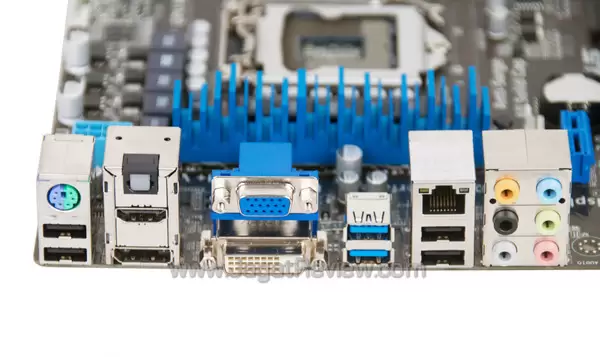

Konektor pada backpanel I/O ASUS P8H77-V terdiri dari:
1 x PS/2 keyboard/mouse combo port(s)
1 x DVI
1 x D-Sub
1 x DisplayPort
1 x HDMI
1 x LAN (RJ45) port(s)
2 x USB 3.0
4 x USB 2.0
1 x Optical S/PDIF out
6 x Audio jack(s)
ASUS P8H77-V menyediakan 4 tipe konektor display sehingga pengguna dapat dengan bebas memilih tipe monitor yang akan digunakan. Tidak hanya itu, hal ini juga memungkinkan pengguna untuk menjalankan konfigurasi multi-monitor dengan menggunakan, maksimal, 3 buah monitor. Berbeda dengan motherboard pada umumnya yang hadir dengan chip Realtek, solusi audio 8-channel motherboard ini diakomodir chip VIA VT1708S dan chip Qualcom Atheros untuk solusi Gigabit LAN.
PCI Express/PCI Slot

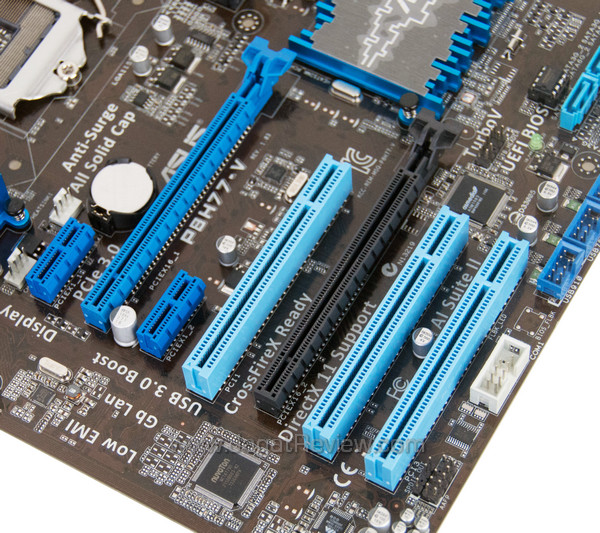

Slot ekspansi pada ASUS P8H77-V terdiri dari:
1 x PCIe 3.0/2.0 x16 (biru)
1 x PCIe 2.0 x16 (Run @x4, hitam)
2 x PCIe 2.0 x1
3 x PCI
Motherboard ini mendukung konfigurasi multi-GPU CrossfireX, minus SLI. Cukup disayangkan pada saat menjalankan konfigurasi multi-GPU, graphics card kedua hanya berjalan pada PCIe berkecepatan x4. Pada konfigurasi multi-GPU biasanya graphics card kedua berjalan pada kecepatan x8. Hal ini berakibat pada berkurangnya bandwidth yang tersedia untuk graphics card. Meskipun begitu hal ini bukan menjadi masalah jika Anda hanya menggunakan satu buah graphics card. ASUS tidak lupa menyertakan 3 buah slot PCI untuk mengakomodir expansion card lawas.
SATA

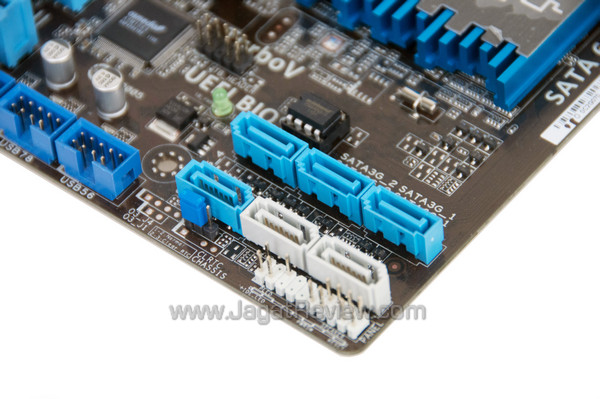

ASUS menyediakan 2 buah port SATA 6Gbps (putih) dan 4 buah port SATA 3Gbps (biru) yang diakomodir chipset Intel H77.
Headers

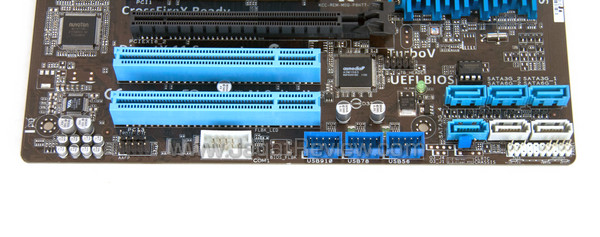

Header internal pada ASUS P8H77-V terdiri dari (kiri ke kanan):
1 x Front panel audio connector (AAFP)
1 x S/PDIF out header
1 x COM port connector
3 x USB 2.0 connectors (6 USB 2.0 ports)
1 x System panel
Terdapat pula sebuah USB 3.0 header untuk 2 buah port USB 3.0 tambahan.
Komponen

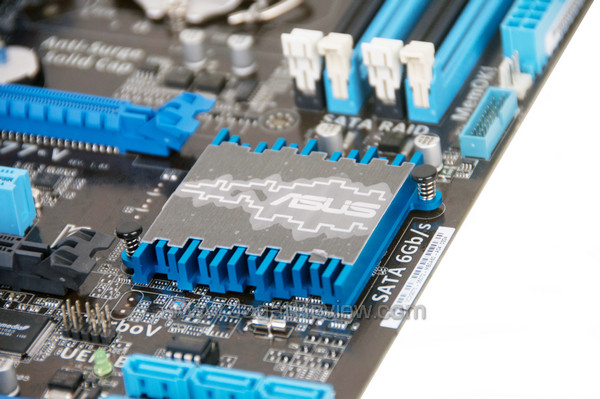

Di sisi kiri dan atas soket prosesor LGA1155 berderet rapi komponen ferrite choke dan solid capacitor. Motherboard ini menggunakan konfigurasi VRM 6+1+2 Phase Power Design. Komponen VRM dilengkapi sebuah heatsink pasif untuk menjaga temperatur komponen pada batas normal. Tepat disebelah heatsink terdapat konektor daya 8-pin untuk memasok daya ke prosesor. ASUS P8H77-V menyediakan 4 buah slot memori DDR3 dengan konfigurasi dual-channel. Kapasitas maksimal memori adalah sebesar 32GB (8GB per slot). Motherboard ini mendukung kecepatan memori hingga 2200 MHz dengan meng-overclock secara manual. Untuk kecepatan memori di atas 1600 MHz, selain dibutuhkan memori yang mendukung kecepatan ini juga dibutuhkan prosesor Intel Core i generasi ketiga. Tidak jauh dari slot memori terdapat switch GPU Boost. Feature ini secara otomatis akan meng-overclock kecepatan graphics card terintegrasi. Selain menggunakan switch ini, feature GPU Boost juga dapat dihidupkan melalui BIOS dan utility. ASUS P8H77-V juga dilengkapi tombol MemOK!. Feature ini memungkinkan sistem dapat hidup dengan normal meskipun menggunakan memori yang belum dikenali oleh motherboard. Heatsink pasif ini bertugas menjaga temperatur chipset Intel H77 tetap berada pada batas normal.
