Review Gigabyte Z77-UP4 TH: Motherboard Intel Ivy Bridge dengan 2 Port Thunderbolt

Komponen

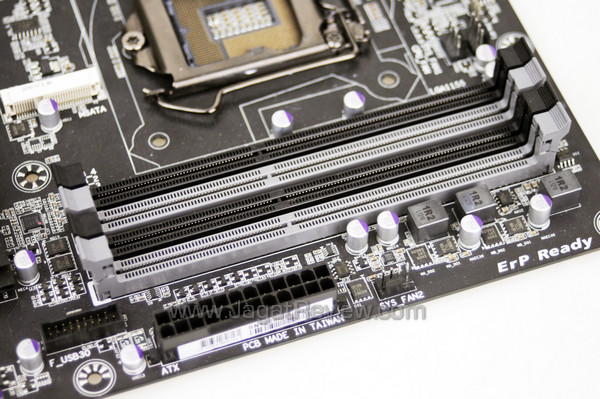

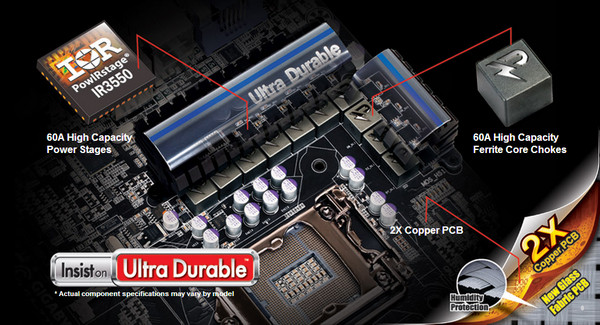

Soket prosesor LGA1155 dikelilingi komponen khas Ultra Durable 5 seperti Lower ESR solid capacitor dan Ferrite Core Choke. Terdapat 10 buah Ferrite Core Choke dengan kapasitas 60 A untuk setiap choke. Tepat disamping deretan choke adalah heatsink pasif untuk mendinginkan komponen VRM di bawahnya. Di balik heatsink tersebut tersembunyi chip Power Stage buatan International Retricfier, IR3550 PowIRstage dengan kapasitas 60 A. Di dalam chip Power Stage terdapat sebuah MOSFET driver, high-side MOSFET, dan low-side MOSFET. Dibandingkan komponen MOSFET pada umumnya, penggunaan chip ini diklaim mampu menghasilkan temperatur kerja lebih rendah, efisiensi daya lebih baik, dan juga kestabilan lebih baik saat melakukan overclocking. Tidak hanya itu, kapasitas chip tersebut tergolong besar mengingat MOSFET lainnya hanya memiliki kapasitas berkisar 35-40 A. Gigabyte Z77-UP4 TH menyediakan 4 buah slot memori DDR3 dengan konfigurasi dual-channel. Motherboard ini mendukung kapasitas memori hingga 32 GB (8 GB per slot) dan kecepatan memori hingga >2400 MHz (membutuhkan keping memori yang mendukung dan overcloking manual). Tidak jauh dari slot memori terdapat sebuah USB 3.0 header (chipset Intel Z77) untuk tambahan 2 port. Motherboard ini menggunakan konektor daya 8-pin untuk menjamin kecukupan suplai daya ke prosesor terutama saat melakukan overclocking. Heatsink pasif ini bertugas menjaga temperatur chipset Intel Z77 tetap berada pada batas normal.
