Review Motherboard Gigabyte X79-UD5: Feature Lengkap dengan Ekstra Wi-Fi/Bluetooth Card

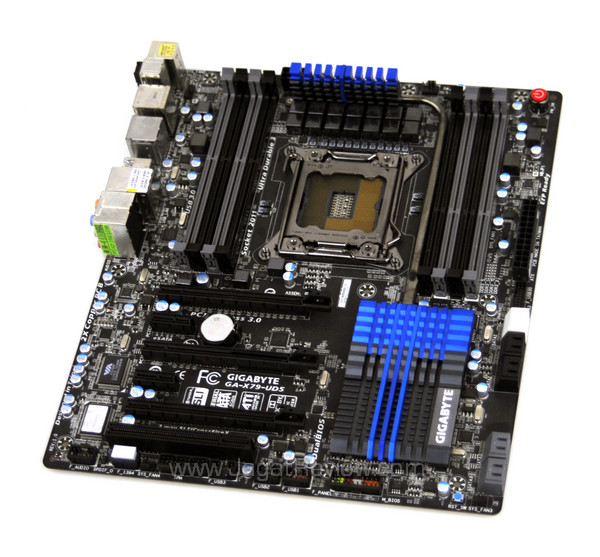

The Board



Gigabyte X79-UD5 tampil gagah dan elegan dengan balutan warna hitam yang dominan disertai selingan warna abu-abu dan biru pada heatsink.

Gigabyte X79-UD5 menggunakan faktor bentuk E-ATX dengan ukuran 305×264 mm. Jika Anda memiliki rencana membeli motherboard ini, pastikan Anda memiliki casing komputer yang mampu menampung motherboard dengan ukuran seperti ini.

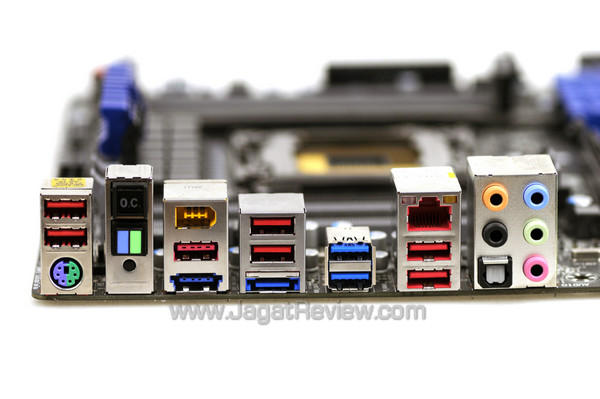

Backpanel

Konektor pada backpanel I/O Gigabyte X79-UD5 terdiri dari:

• 1 x PS/2 keyboard/mouse port
• 1 x CPU overclocking button
• 1 x BIOS switch button
• 1 x Clear CMOS button
• 1 x IEEE 1394 port
• 7 x USB 2.0/1.1 ports
• 2 x USB 3.0/2.0 ports
• 1 x eSATA/USB Combo connector
• 1 x eSATA 6Gb/s connector
• 1 x RJ-45 port
• 1 x optical S/PDIF Out connector
• 5 x audio jacks

Tombol berwarna biru hijau merupakan tombol switch BIOS untuk berpindah antara BIOS utama dan BIOS cadangan. Tombol ini berguna jika BIOS utama mengalami kerusakan. Sedangkan tombol di atasnya merupakan tombol automatic overclocking untuk memudahkan pengguna awam dalam meningkatkan performa sistem.

Port eSATA diakomodir chip Marvell 88SE9172 dengan kecepatan transfer 6Gbps. Sedangkan solusi audio 8-channel diakomodir chip Realtek ALC 889 dengan feature Dolby Home Theater. Untuk solusi jaringan, Gigabyte menggunakan chip produksi Intel.

Untuk mengatasi tidak adanya dukungan koneksi USB 3.0 pada chipset X79, Gigabyte menggunakan 2 buah chip Fresco FL1009. Satu chip mengakomodir USB 3.0 pada bagian backpanel dan satu lagi mengangani USB 3.0 header.

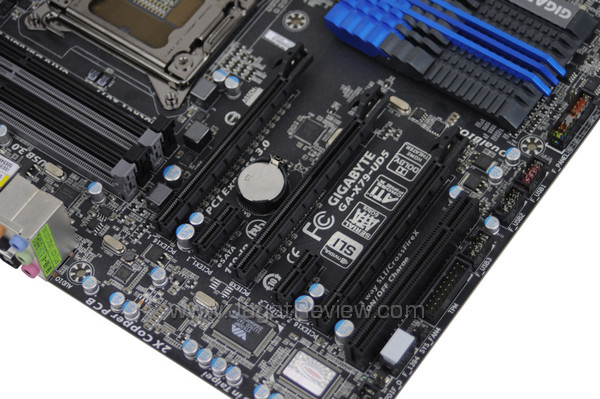

PCI Express/PCI Slot

Slot ekspansi pada Gigabyte X79-UD5 terdiri dari:

• 2x PCI Express 3.0 x16 slots (Run @x16)
• 1x PCI Express 3.0 x16 slots (Run @x8)
• 2x PCI Express 2.0 x1 slots
• 1x PCI slots

Motherboard ini mendukung konfigurasi multi-GPU CrossfireX dan SLI dengan menggunakan, maksimal, 3 buah graphics card.

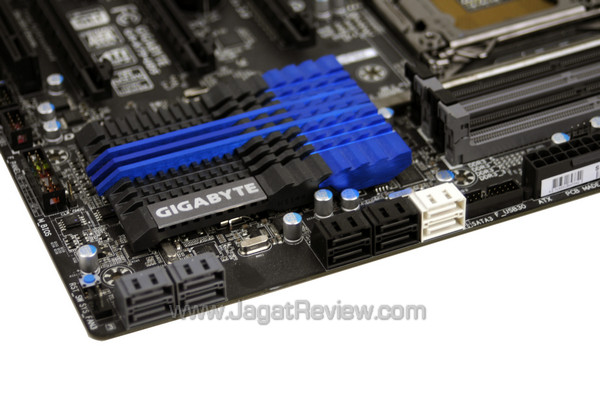

SATA

Gigabyte X79-UD5 menyediakan 10 buah port SATA. Chipset X79 mengakomodir 2 buah port SATA 6Gbps (putih) dan 4 buah port SATA 3Gbps (hitam). Sedangkan 4 buah port SATA ekstra (abu-abu) diakomodir chip Marvel 88SE9172 dengan kecepatan transfer 6Gbps.

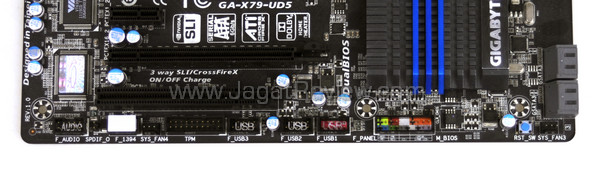

Header Dan Onboard Button

Header internal pada Gigabyte X79-UD5 terdiri dari (kiri ke kanan):

• 1 x front panel audio header
• 1 x S/PDIF Out header
• 1 x IEEE 1394a header
• 1 x Trusted Platform Module (TPM) header.
• 3 x USB 2.0/1.1 headers
• 1 x front panel header

Motherboard ini juga menyediakan USB 3.0 header yang terletak di sebelah port SATA.
