Review PCCooler W120 : Heatsink Hybrid Berperforma Tinggi

Platform Pengujian

Berikut testbed yang kami gunakan selama pengujian:

• Prosesor: Intel Core i7-3960X Extreme Edition
• Motherboard: MSI Big Bang X-Power II (Intel X79 Chipset)
• Memory: Kingston HyperX DDR3-1600 Mhz KHX1600C9D3K4/16GX (4 x4GB , total 16GB)
• Graphics Card: Digital Alliance 8600GT 256 MB GDDR3
• Storage: Kingston HyperX SSD 120GB
• Power Supply: Corsair AX1200 W

Metode Pengujian

Untuk melihat kemampuan heatsink ini dalam mendinginkan prosesor, kami akan melakukan pengujian dengan dua kondisi sistem yaitu default dan overclock, dengan rincian sebagai berikut:

1. Default – 3.3Ghz

Prosesor berjalan pada kecepatan default 3.3Ghz(33×100). C1E, EIST dan Turbo Boost OFF. RAM DDR3 berjalan pada kecepatan DDR3-1333 , Timing 9-9-9-24 1T.

CPU Voltage 1.2V , CPU System Agent Voltage AUTO(0.880V), CPU I/O Voltage AUTO(1.040V), DRAM Voltage 1.5V

2. Overclocked – 4.2 Ghz

Prosesor akan dijalankan pada kecepatan 4.2 Ghz  (42 x100), sementara RAM DDR3 dijalankan sesuai dengan XMP-nya, yakni DDR3-1600, Timing 9-9-9-27 1T.

CPU Voltage 1.35V , CPU System Agent Voltage AUTO(1.050V), CPU I/O Voltage AUTO(1.040V), DRAM Voltage 1.65 V



Adapun software yang digunakan untuk mendukung pengujian kami antara lain:

• LinX 0.6.4 – Aplikasi yang kami gunakan untuk memberi beban kerja kepada prosesor. Dengan aplikasi ini, kami juga sekaligus membebani Memory Controller di prosesor dengan mengatur agar software LinX menggunakan semua memori yang tersedia pada sistem , tepatnya 15GB, selama 1x Loop.

• Core Temp 1.0 RC3 – Aplikasi yang digunakan untuk memantau suhu maksimum dan minimum prosesor selama pengujian.

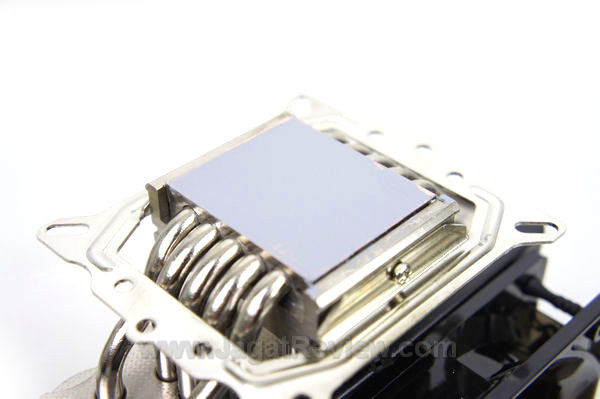

Selain itu, thermalpaste kami aplikasikan di bagian dasar (base) heatsink dengan cara diratakan seperti yang terlihat di gambar berikut:

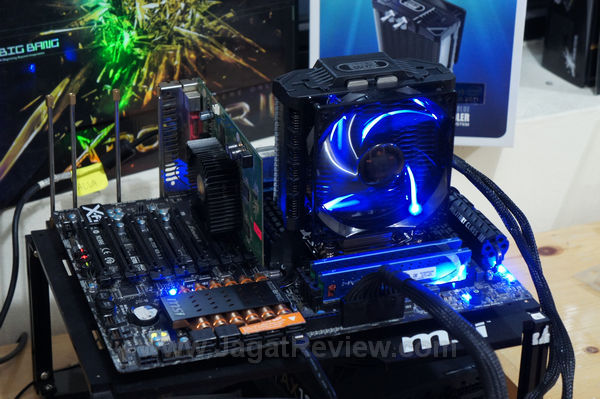

Pengujian ini kami lakukan tanpa casing di ruangan tertutup dengan suhu ruangan yang terjaga dalam rentang suhu 25.0 – 27.0 derajat celcius untuk menjaga agar hasil pengujian tidak terlalu terpengaruh variasi suhu ruangan.  Agar lebih informatif, kami  menampilkan log suhu selama pengujian berlangsung sehingga anda dapat melakukan komparasi peningkatan suhu dari waktu ke waktu.

Suhu prosesor akan direkam oleh software Core Temp selama prosesor terbebani penuh (full load) dengan aplikasi LinX 0.6.4 – sekitar 10 hingga 15 menit. Rata-rata suhu tertinggi dari ke-6 core prosesor yang direkam oleh Core Temp akan menjadi nilai Max Load Temperature.

Kemudian, untuk mencari Idle Temperature, kami mencari rata-rata suhu terendah dari ke-6 core prosesor yang direkam oleh Core Temp, 5 menit setelah load test berakhir.

* Catatan : Karena keterbatasan perangkat pengujian, kami tidak menguji performa HSF PCCooler W120 ini saat digabungkan dengan sistim watercooling , jadi kami hanya menguji HSF ini dengan konfigurasi out-of-the-box. *

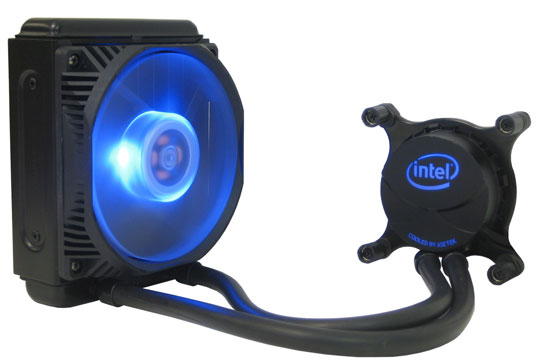

Tidak lupa, kami menggunakan pendingin Intel Thermal Solution RTS2011 Liquid Cooling RTS2011LC untuk perbandingan.
