Review ASRock Z77 OC Formula: Overclocking Motherboard Pertama dari ASRock

Komponen

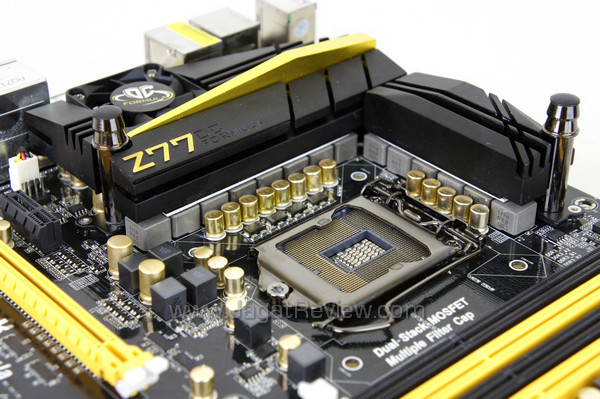

Pada sisi atas dan kiri soket LGA1155 berbaris dengan rapi komponen seperti Premium Alloy Choke dan juga Premium Gold Capacitor asal Jepang dimana kapasitor ini biasanya digunakan untuk motherboard ASRock kelas atas. ASRock Z77 OC Formula menggunakan desain VRM 12+4 phase power dengan digital PWM controller.

Untuk mendinginkan komponen VRM di sisi atas dan kanan soket prosesor, ASRock menggunakan 2 buah heatsink pasif berukuran besar yang terhubung dengan sebuah heatpipe. Heatsink pasif ini memiliki keistimewaan yaitu heatsink ini juga dapat didinginkan dengan menggunakan liquid system cooling.

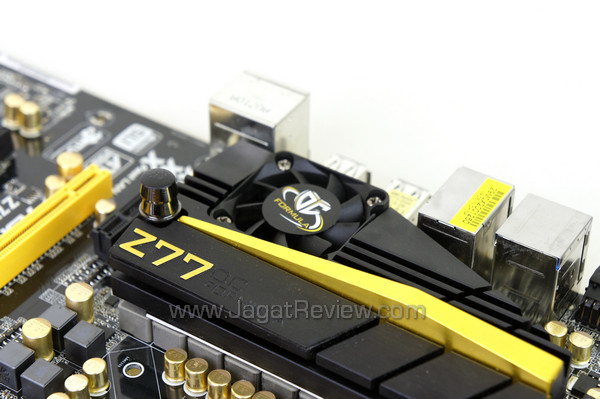

Heatsink pasif tersebut juga dilengkapi sebuah kipas kecil untuk membantu proses pendinginan heatsink dan juga berbagai komponen di bawahnya yang menempel pada PCB.

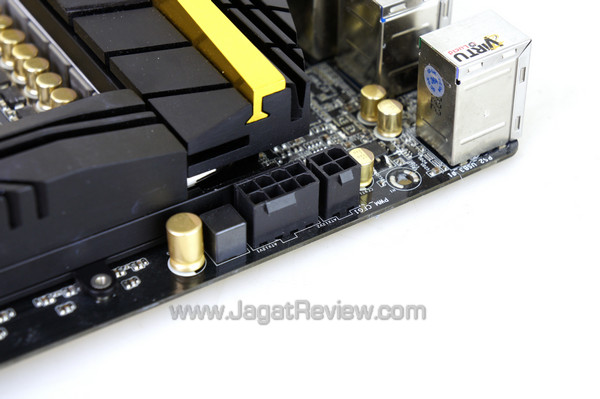

Untuk menjamin kecukupan asupan daya ke prosesor terutama pada saat melakukan overclocking, motherboard ini dilengkapi konektor daya 8-pin dan konektor daya ekstra 4-pin.

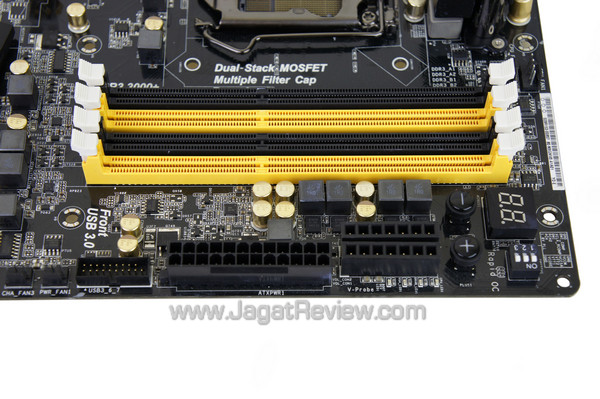

ASRock Z77 OC Formula dilengkapi 4 buah slot memori DDR3 dengan dukungan kapasitas memori sebesar 32 GB dan kecepatan memori hingga 3000 MHz (dengan melakukan overclocking). Tepat di sebelah konektor daya 24-pin terdapat port V-Probe untuk melakukan pengukuran voltase motherboard dengan menggunakan multimeter.

Di sebelah port V-Probe terdapat tombol (+) dan (-) yang disebut tombol Rapid OC. Tombol ini dapat dikostumisasi untuk menaikkan nilai BCLK, multiplier prosesor, atau voltase.  Sedangkan di sebelah tombol tersebut terdapat Debug LED dan juga DIP Switch untuk mengaktifkan maupun menonaktifkan slot PCIe x16.

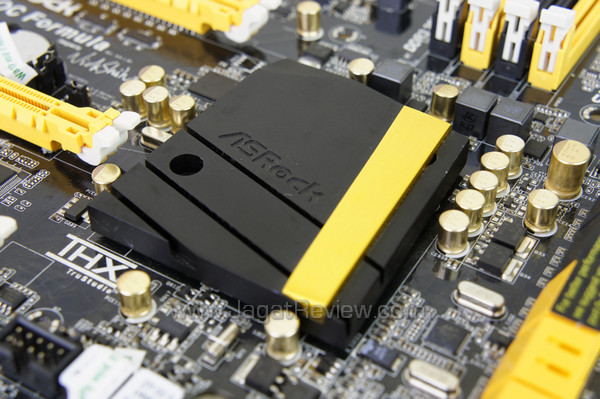

Heatsink pasif untuk mendinginkan chipset Intel Z77.
