Intel ‘Haswell’ K-Series Overclocking Guide

Kami menggunakan Intel Core i5-4670K untuk mencari berbagai peningkatan performa yang didapatkan setelah melakukan overclocking pada Prosesor Haswell.

Disclaimer :

1) Overclocking adalah hal yang tidak disupport sepenuhnya oleh para produsen hardware, dan sedikit banyaknya dapat memberikan efek negatif bagi hardware Anda (ketidakstabilan, bahkan kerusakan permanen hardware) jika dilakukan dengan tidak benar. Do it at your own risk!

2) Guide overclocking ini dirangkum berdasarkan hasil testing kami di JagatReview OC-Lab. Hasil yang anda dapatkan bisa saja berbeda dengan hasil kami, semua bergantung kualitas CPU, IGP, Memory Controller, maupun Memori yang anda gunakan.

CPU Overclocking



Diatas, kami mencoba meng-OC Haswell i5-4670K dan menjalankan aplikasi Cinebench R11.5 untuk melihat peningkatannya. Disini untuk mencapai clock 4400Mhz pada CPU kami membutuhkan 1.3V VCore.

RING Bus Overclocking

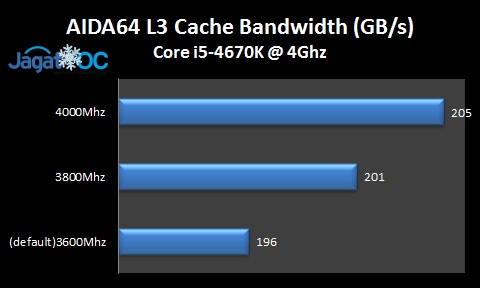

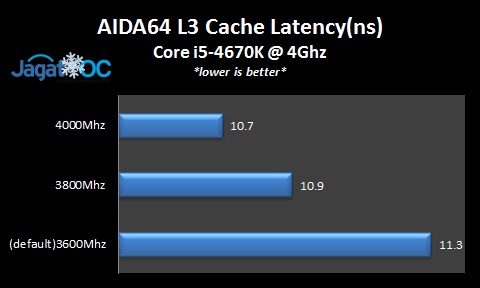

Seperti yang kami sebut di halaman sebelumnya, mengoverclock Ring Frequency pada Haswell dapat memberikan sedikit ekstra performa pada L3 Cache Access (bandwidth lebih besar, latency lebih kecil). Untuk mencapai ring frequency 4Ghz kami membutuhkan 1.15V VRing.



Memory OverClocking

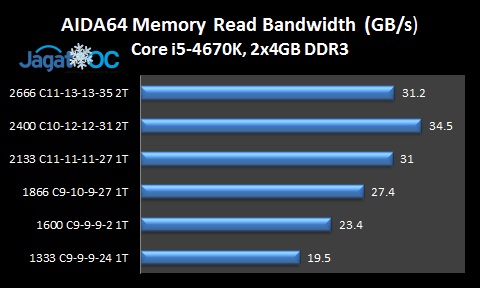

Terlihat peningkatan bandwidth yang linear seiring dengan frekuensi memori, kecuali di 2666Mhz dimana karena timing longgar, bandwidthnya sedikit lebih kecil dari DDR3-2400C10-12-12-31.

Untuk mencapai clock DRAM setinggi ini, kami bahkan tidak perlu menyentuh VSA/VIOA/VIOD, dan hanya men-set DRAM Voltage ke 1.65 – 1.7V.

IGPU Overclocking

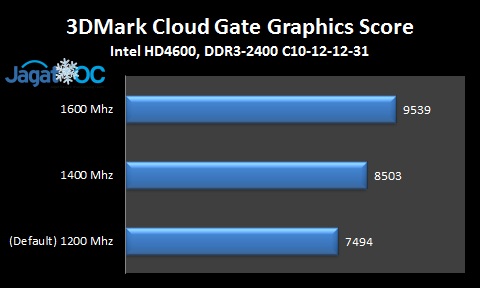

IGP pada Haswell cukup mudah menembus angka 1500Mhz, kami hanya membutuhkan 1.2V Vgfx untuk mencapainya

Berikutnya : Himbauan mengenai suhu, dan Penutup
