Penampilan

Berikut ini penampilan dari motherboard MSI Z87 XPOWER:

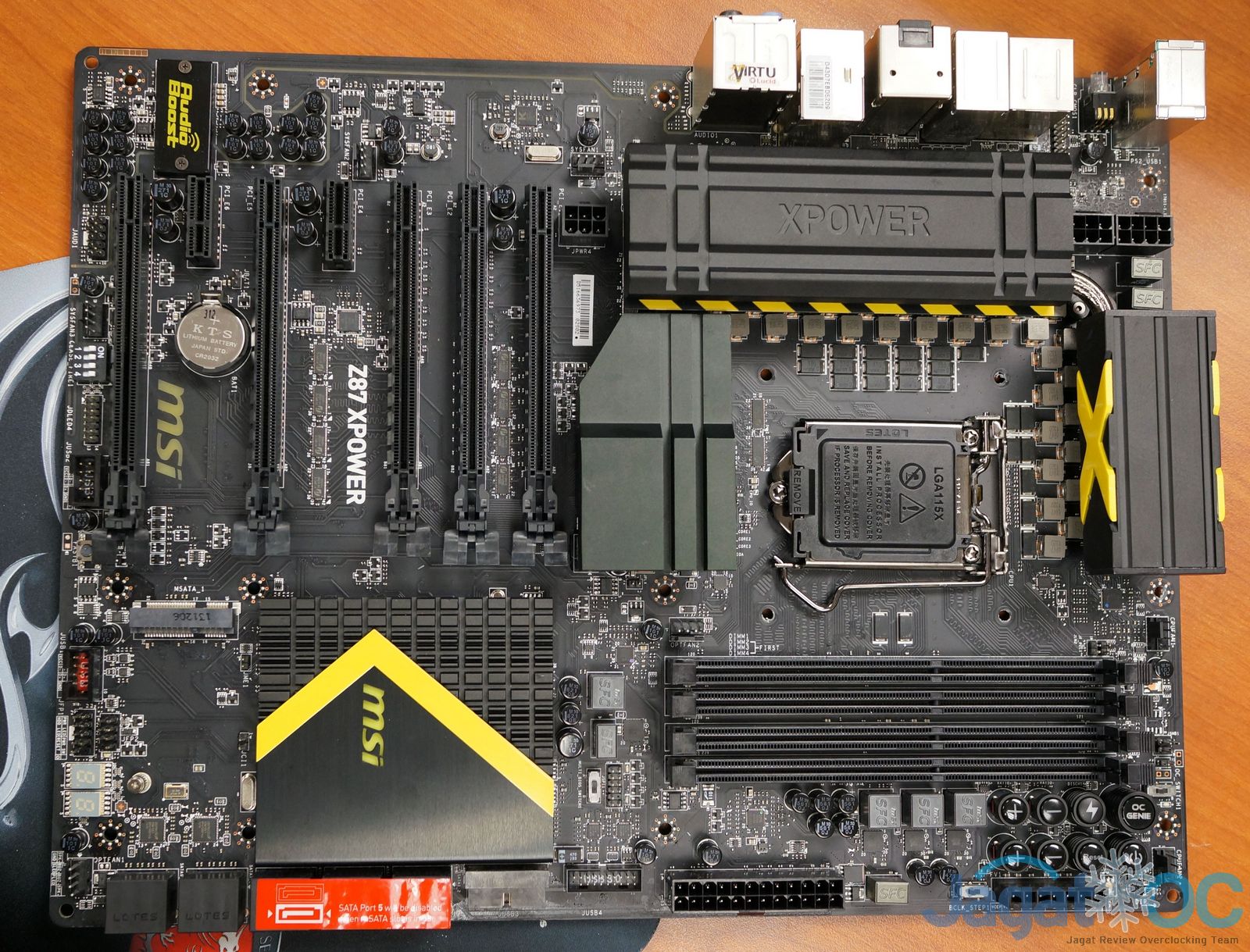

DSC00702s — Tampak atas Z87 XPOWER *klik untuk memperbesar*

xpowersize — Perbandingan ukuran Z87 XPOWER dengan Z87 MPOWER dan Z87 MPOWER MAX

Dengan faktor bentuk XL-ATX, motherboard MSI Z87 XPOWER memang terlihat lebih ‘Garang’ dari MSI Z87 MPOWER dan MSI Z87 MPOWER MAX. Ukuran yang besar ini diharapkan dapat memberi ruang lebih bagi berbagai slot ekspansi pada motherboardnya. MSI Z87 XPOWER datang dengan 5(lima) buah slot PCIe 16x, dan mendukung pengoperasian mode 4-way SLI / 4-way CrossfireX berkat chip PLX PEX 8747 yang disematkan. Untuk anda yang menggunakan single-GPU, MSI juga menyediakan sebuah slot PCIe khusus yang disebut sebagai “Dedicated PCIe 16X Slot”. Dibanding 4 slot PCIe yang terkoneksi ke PLX PEX 8747, Slot PCIe ini terkoneksi langsung dengan PCIe Controller yang ada pada CPU, memberikan performa lebih tinggi di skenario Single GPU.

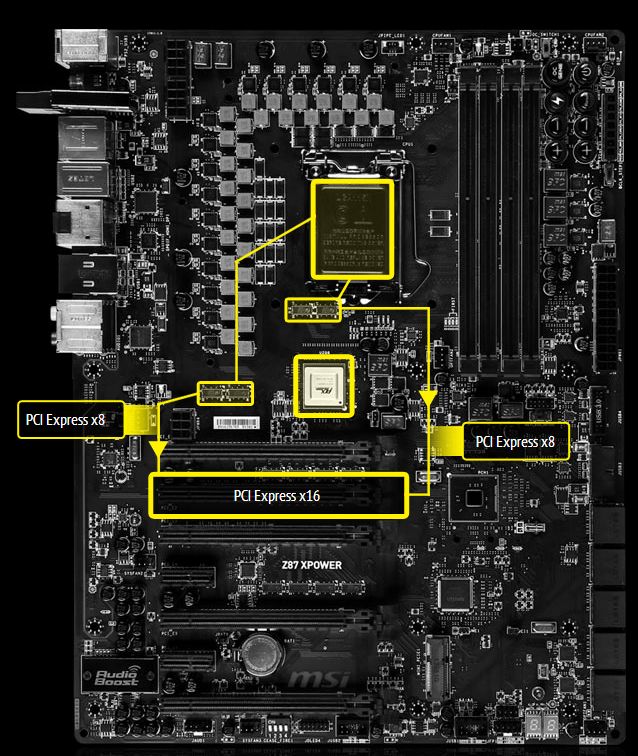

DedicatedPCIe — Dedicated PCIe 16X pada XPOWER, mem-bypass chip PLX untuk mencegah ekstra latency pada penggunaan single-GPU

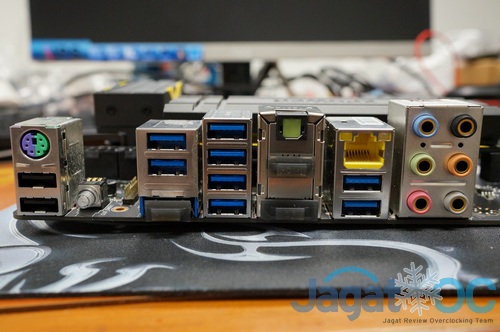

DSC00660s — Port I/O pada Z87 XPOWER, ada 8(delapan) USB 3.0 port!

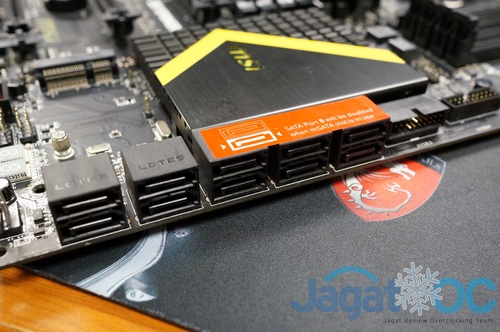

DSC00649s — Ada 10(sepuluh) buah port SATA yang disediakan MSI Z87 XPOWER : 6(enam) buah berasal dari Z87 PCH, dan 4(empat) sisanya berasal dari kontroller ASMedia ASM1061. Semua SATA ini mendukung standar 6gb/s. Ada juga pilihan mSATA 6gb/s.

Fitur Gaming

Meski didesain sebagai motherboard untuk overclocker, Z87 XPOWER masih menyediakan beberapa fitur gaming, antaranya pemasangan chipset Killer E2205 GbLAN Controller, dan fitur Audio Boost.

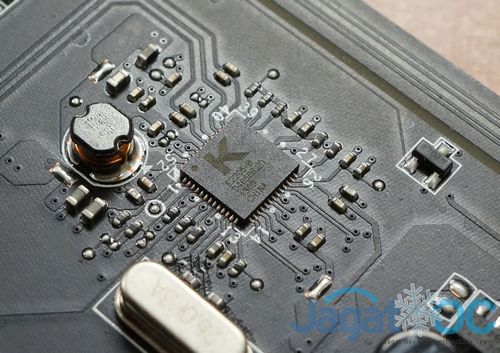

DSC00695ss — Killer E2205 LAN Controller

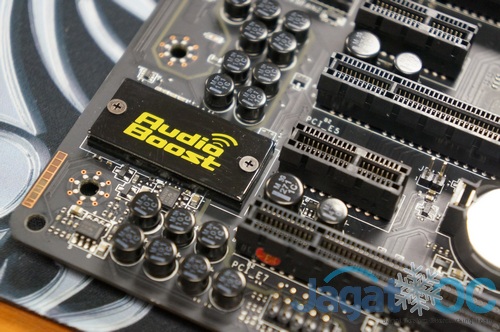

DSC00645s — Audio Boost – DAC Realtek ALC1150 yang di-amplify dengan TI OPA1652 amplifier, cocok untuk headphone high-end dengan impedance sampai 600Ω .

Solusi Pendingin

Ukuran pendingin VRM(Voltage Regulator Module) yang ada di XPOWER ini cukup besar, dan dilengkapi dengan heatpipe untuk membantu proses transfer panas lebih optimal lagi. Dengan ukuran besar seperti ini, MSI ingin memastikan bahwa motherboard Z87 XPOWER tetap bisa beroperasi normal dalam keadaan tidak ada airflow di sekitar soket CPU(misalnya saat penggunaan watercooling). Selain mendinginkan MOSFET, pendingin berukuran masif ini juga bertanggung jawab mendinginkan chip PLX PEX 8747 PCIe Gen3 Switch yang memungkinkan operasi multi-GPU hingga 4-way SLI/Crossfire.
