Review Motherboard Gigabyte Z87X-UD3H: Varian Ekonomis dengan Feature Lengkap

The Board

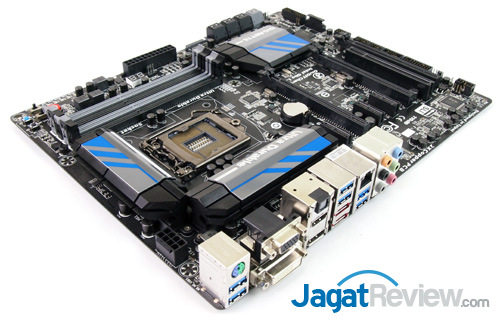

Motherboard Z87X-UD3H hadir dengan color scheme khas Gigabyte dengan dominasi pada warna hitam untuk sebagian besar komponen. Motherboard ini hadir dengan faktor bentuk ATX dengan ukuran 305 x 244 mm dimana faktor bentuk tersebut menguntungkan pengguna dalam pemilihan casing komputer.

Z87X-UD3H memiliki tata letak komponen tergolong baik dimana hal ini membuat sebuah komponen tidak membuat proses pemasangan dan pembongkaran komponen lainnya menjadi lebih sulit.

Backpanel

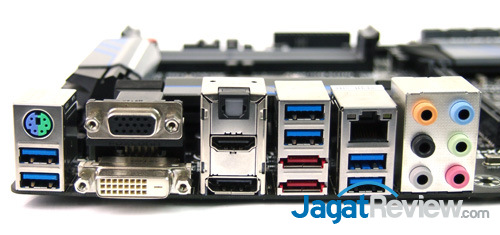

Backpanel I/O port Z87X-UD3H terdiri dari:

• 1 x PS/2 keyboard/mouse port
• 1 x D-Sub port
• 1 x DVI-D port
• 1 x HDMI port
• 1 x DisplayPort
• 1 x optical S/PDIF Out connector
• 6 x USB 3.0/2.0 ports
• 2 x eSATA 6Gb/s connectors
• 1 x RJ-45 port
• 6 x audio jacks

Gigabyte memberikan 4 buah konektor display dengan 4 tipe berbeda dimana hal ini akan memberikan kebebasan kepada pengguna untuk memilih monitor apa yang akan digunakan.

Untuk mengkomodir perangkat storage dengan interface eSATA, terdapat 2 buah port eSATA yang diakomodir chip Marvell 88SE9172. Sementara itu, kombinasi chip Z87 dan 2 buah chip Renesas uPD720210 USB 3.0 Hubs membuat motherboard ini mampu menyediakan 6 buah port USB 3.0 pada backpanel.

Untuk solusi networking, motherboard ini memberikan satu buah konektok LAN yang diakomodir chip Intel Gigabit LAN (10/100/1000 Mbit).

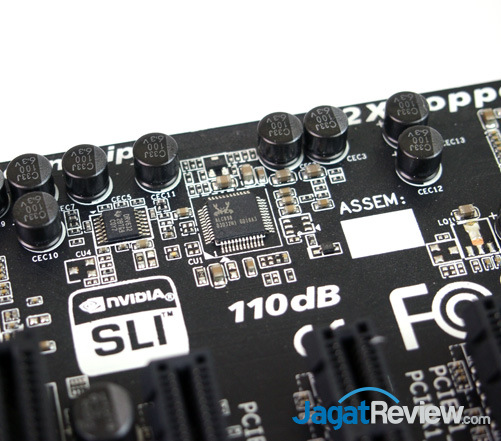

Solusi audio Z87X-UD3H disediakan oleh chip Realtek ALC898. Chip audio tersebut dipasangkan dengan sebuah headphone amplifier sehingga mampu menangani headphone dengan impedance hingga 600 Ohm.

PCI Express/PCI Slot

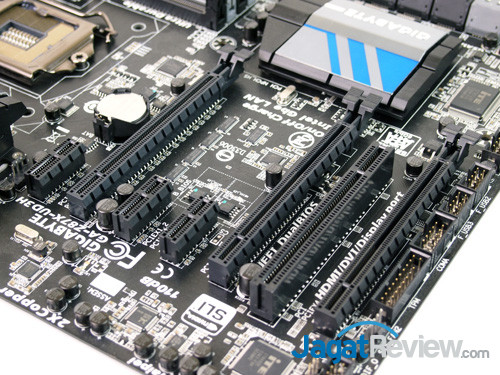

Z87X-UD3H menyediakan slot ekspansi sebagai berikut:

• 1 x PCIe x16 3.0 (Run @x16)
• 1 x PCIe x16 3.0 (Run @x8)
• 1 x PCIe x16 2.0 (Run @x4)
• 3 x PCIe x1 2.0 (Run @x1)
• 1 x PCI

Motherboard ini mendukung konfigurasi multi-GPU Crossfire dan SLI dengan dukungan maksimal hingga 2 buah graphics card. Tidak hanya itu Gigabyte memberikan ruang lapang di antara slot PCIe pertama dan kedua sehingga memungkinkan pengguna menggunakan graphics card dengan ketebalan 3 slot saat menjalankan konfigurasi multi-GPU. Selain menyediakan slot PCIe, Gigabyte tidak lupa memberikan slot PCI untuk mengakomodir perangkat lawas berbasiskan konektor PCI.

SATA

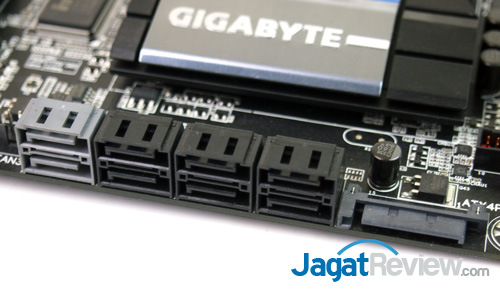

Z87X-UD3H menyediakan 8 buah port SATA 6Gbps dimana 6 buah port diakomodir chip Z87 dan 2 buah lainnya diakomodir oleh chip Marvell 88SE9172. Tepat di sebelah kanan port SATA terdapat konektor daya SATA untuk memberikan suplai daya tambahan bagi slot PCIe.

Header Dan Onboard Button

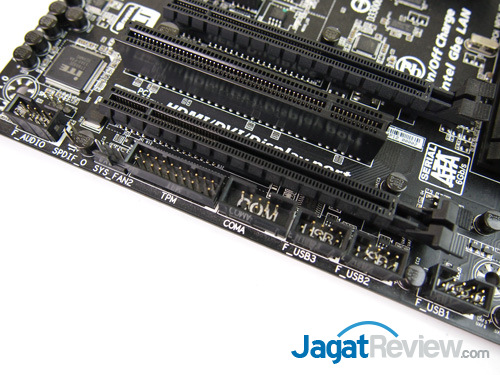

Z87X-UD3H menyediakan internal header sebagai berikut:

• 1 x Front panel audio header
• 1 x S/PDIF In header
• 1 x S/PDIF Out header
• 1 x Trusted Platform Module (TPM) header
• 1 x Serial port header
• 3 x USB 2.0/1.1 headers

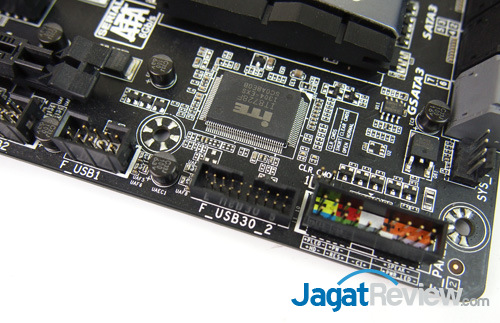

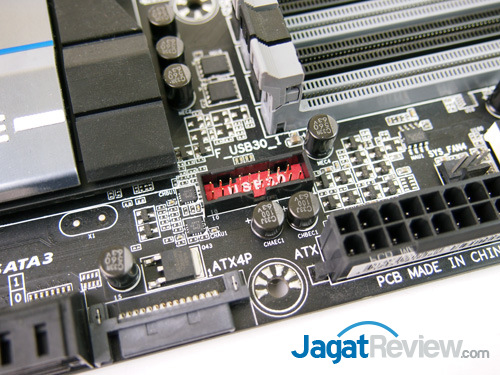

Selain memberikan 6 buah port USB 3.0 pada sisi backpanel, Gigabyte juga memberikan 2 buah internal header USB 3.0 dengan dukungan 2 buah port USB 3.0 untuk setiap header.

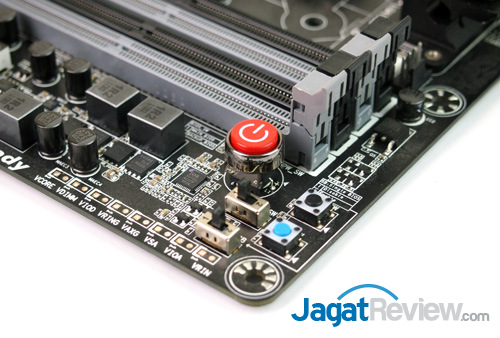

Tidak jauh dari slot memori, kami menjumpai sejumlah tombol untuk memudahkan pengoperasian motherboard di luar casing komputer. Selain menyertakan tombol power on (merah) dan reset (biru), terdapat juga tombol Clear CMOS (hitam) dan 2 buah DIP switch untuk berpindah antara BIOS utama dan BIOS cadangan. Selain tombol tersebut, di sudut motherboard ini kami juga menjumpai “voltage measurement point” untuk melakukan pengukuran voltase motherboard dengan menggunakan multimeter.
