OC Haswell Dengan Chipset Murah, Part 2: ASRock Fatal1ty H87 Performance

Step-by-Step Overclocking

Berikut langkah-langkah kami melakukan overclocking di motherboard chipset H87, ASRock H87 Fatal1ty Performance. (Anda juga bisa mengunjungi halaman Overclocking Guide Haswell kami disini untuk lebih memahami variabel-variabel overclocking pada Intel Haswell)

Disclaimer :

1)Tingkat overclocking yang didapat pada setiap pengujian kami bisa jadi berbeda dengan apa yang Anda dapatkan, bergantung pada kualitas Prosesor, Memory Controller, Power Supply, Cooling, dan lain sebagainya

2) Overclocking, jika dilakukan dengan tidak benar, dapat memberikan efek negatif bagi hardware Anda (ketidakstabilan, bahkan kerusakan permanen hardware) Jangan meng-overclock kalau Anda tidak benar-benar yakin dengan apa yang Anda lakukan. JagatReview tidak bertanggung jawab atas semua kerusakan hardware yang Anda alami dengan mengikuti overclocking guide berikut ini. Lakukan OC dengan resiko ditanggung sendiri, Do it at your own risk!

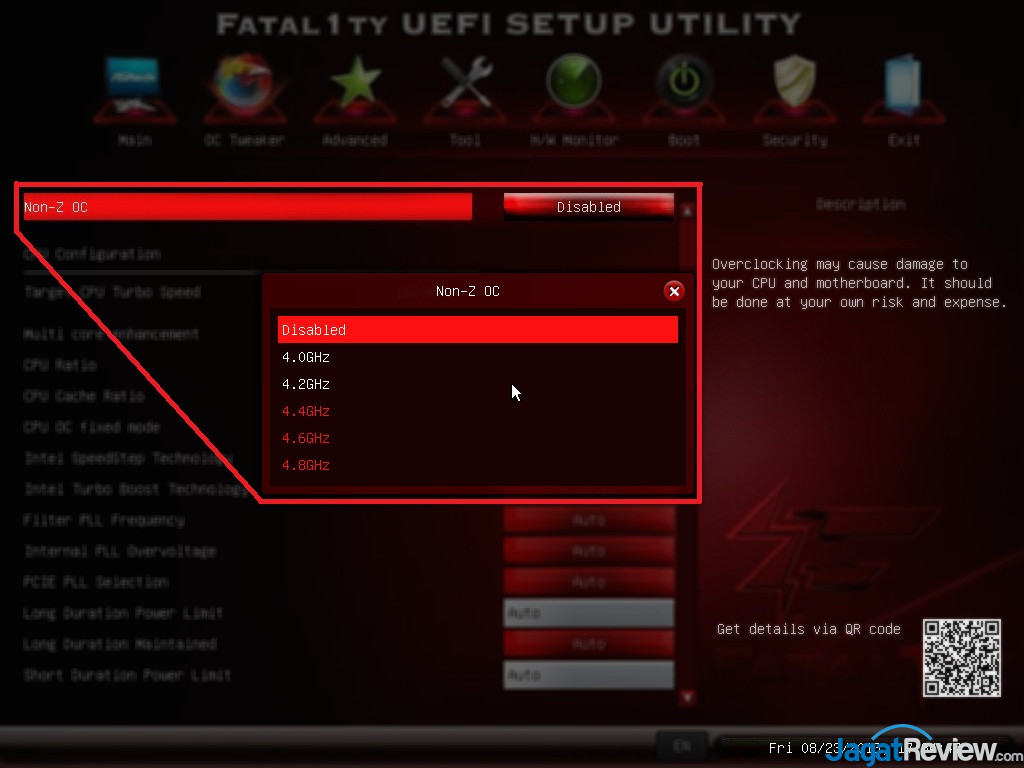

Sedikit berbeda dengan kebanyakan motherboard lainnya di kelas ini, ASRock memberikan sebuah fitur overclock bernama ‘Non-Z OC‘, yang akan mengaplikasikan setting otomatis kepada prosesor Intel Haswell seri-K anda. Anda bisa melihatnya dibawah ini :

Meski tersedia profil hingga 4.8Ghz, kami langsung memilih satu profil yang sesuai dengan target kami, yakni 4.4Ghz.

Dengan setting ‘non-Z OC’ sebesar 4.4Ghz ini, ASRock H87 Fatal1ty akan langsung menerapkan beberapa setting dibawah ini secara otomatis  :

• CPU Ratio : 44x (4400Mhz)
• BCLK : 100MHz
• CPU Cache(Ring) Ratio : 38x (3800Mhz)
• CPU VCore : 1.27 V
• CPU Cache(Ring) Override VOltage : 1.23V
• CPU Input Voltage(VCC_IN) : 1.9V
• DRAM Timing : All Auto (mengikuti SPD)







Setting yang diberikan cukup sederhana, walau kami melihat pilihan VCore pada profil 4.4Ghz ini agak tinggi (1.27V). Umumnya, kami hanya menggunakan 1.2 – 1.25V untuk mencapai kecepatan 4400Mhz.

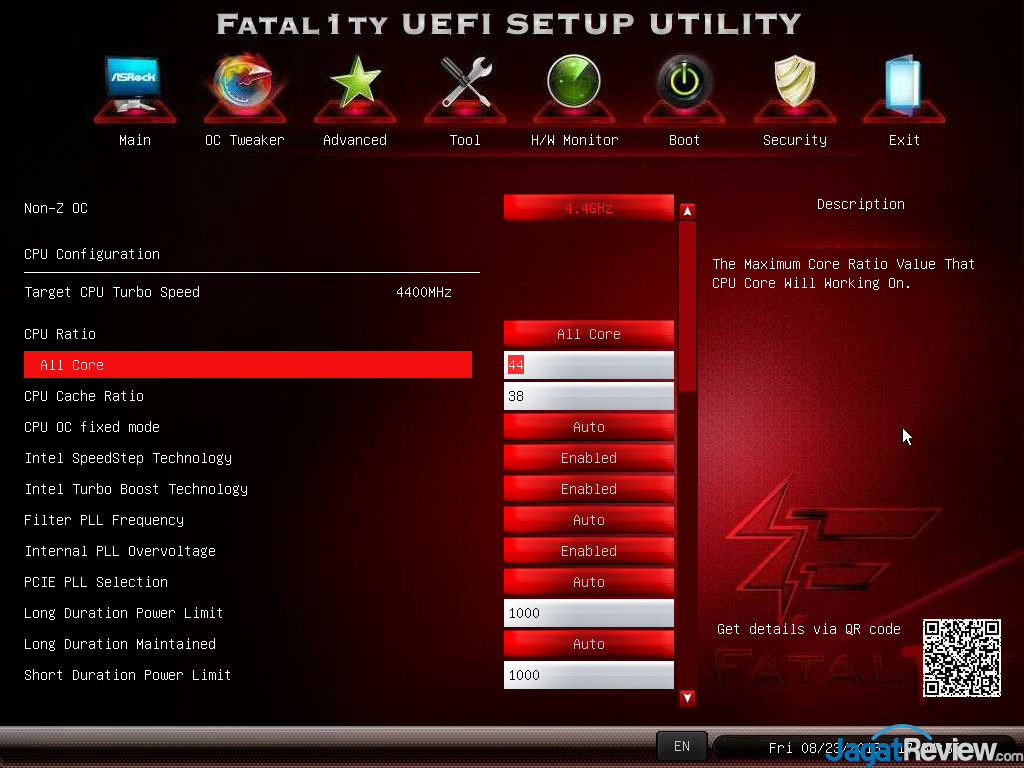

Berikut screenshot BIOS saat profil Non-Z OC 4.4Ghz kami load :

*klik untuk memperbesar*

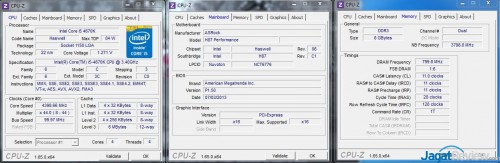

Dan ini setting akhir overclocking kami, seperti yang terdeteksi CPU-Z :





Bagaimana stabilitas dan performanya? Mari kita lihat bersama di halaman berikutnya!
