Review Gigabyte F2A85XN-WiFi: Motherboard Mini Kaya Feature untuk APU AMD

The Board

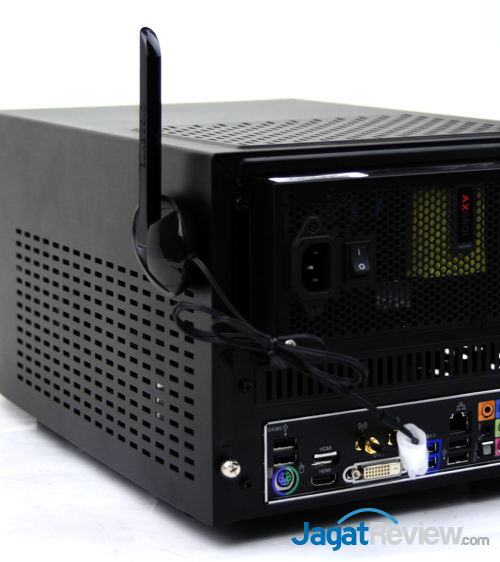

Motherboard F2A85XN-WIFI hadir dengan color scheme khas Gigabyte dengan dominasi pada warna hitam untuk sebagian besar komponen. Huruf “N” pada nama produk menandakan motherboard Gigabyte ini menggunakan faktor bentuk mini-ITX dengan ukuran 170 x 170 mm. Tentu saja dengan faktor bentuk seperti ini membuat motherboard ini cocok ditempatkan pada casing mini-ITX seperti terlihat di bawah ini.



Kombinasi motherboard mini-ITX seperti Gigabyte F2A85XN-WIFI dan casing mini-ITX seperti Cooler Master Elite 120 membuat pengguna bisa memiliki sistem dengan ukuran kompak tanpa harus mengorbankan performa. Tidak hanya itu, casing mini-ITX ini mengijinkan pengguna menggunakan graphics card add-on dual-slot sehingga sistem mereka dapat disulap menjadi sistem gaming bertenaga, tentu dengan ukuran tetap ringkas dan tidak memakan tempat di ruang pengguna.

Walaupun memiliki ruang sempit, Gigabyte F2A85XN-WIFI memiliki tata letak komponen tergolong baik dimana hal ini membuat sebuah komponen tidak membuat proses pemasangan dan pembongkaran komponen lainnya menjadi lebih sulit.

Backpanel

Backpanel I/O port F2A85XN-WIFI terdiri dari:

• 1 x PS/2 keyboard/mouse port
• 2 x HDMI ports
• 1 x DVI-D port
• 2 x antenna connectors
• 2 x USB 3.0/2.0 ports
• 4 x USB 2.0/1.1 ports
• 1 x RJ-45 port
• 1 x optical S/PDIF Out connector
• 5 x audio jacks (Center/Subwoofer Speaker Out, Rear Speaker Out, Line In, Line Out, Mic In)

Untuk output display ke perangkat display, Gigabyte memberikan pilihan konektor display cukup beragam. Cukup disayangkan konektor D-Sub absen pada motherboard ini sehingga akan menyulitkan pengguna jika ingin menghubungkan ke perangkat display analog.

Solusi audio motherboard ini diakomodir chip Realtek ALC892 dengan dukungan 8-channel audio. Tidak hanya audio, chip Realtek 8111E juga digunakan untuk mengakomodir koneksi jaringan Gigabit (10/100/1000 Mbit).

Sementara itu untuk konektivitas USB 2.0 dan USB 3.0 semuanya diakomodir chipset AMD A85X.

PCI Express/PCI Slot

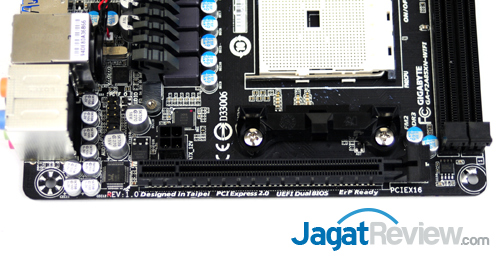

Meskipun menggunakan faktor bentuk mini-ITX, Gigabyte F2A85XN-WIFI tetap menyediakan slot ekspansi PCI Express 2.0 x16. Tersedianya slot ekspansi ini membuat pengguna bisa menambahkan add-on card seperti graphics card jika tidak puas dengan performa graphics card on-chip pada prosesor APU. Sementara itu tepat di sebelah slot PCIe x16 terdapat konektor daya 4-pin untuk menyuplai daya ke prosesor.

Komponen

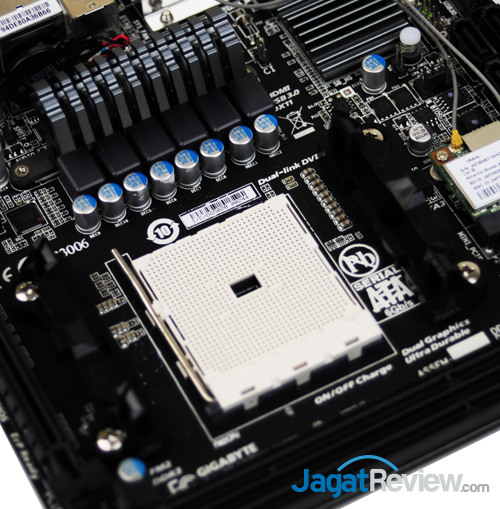

Soket FM2 milik motherboard Gigabyte F2A85XN-WIFI mampu mengakomodir prosesor APU Trinity dan Richland baik prosesor seri Athlon dan A-Series (A10/A8/A6/A4). Komponen VRM motherboard ditempatkan di sebelah kiri soket prosesor dan dilengkapi sebuah heatsink pasif untuk menjaga temperatur komponen tetap pada batas normal.

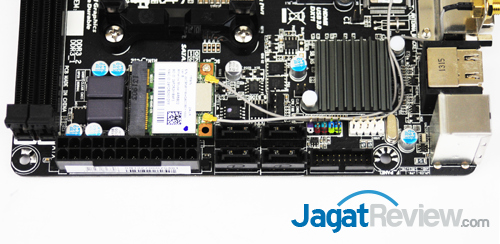

Gigabyte F2A85XN-WIFI menyediakan 4 buah konektor SATA 6Gbps yang diakomodir chipset A85X. Tepat di sebelah kanan konektor SATA terdapat USB 3.0 header untuk ekstra dua slot USB. Sementara itu di sebelah kiri konektor SATA terdapat konektor daya 24-pin untuk menyuplai daya motherboard dan sebuah WiFi & Bluetooth card dengan chip Atheros untuk mengakomodir fungsi WiFi 802.11 a/b/g/n dan Bluetooth 4.0.

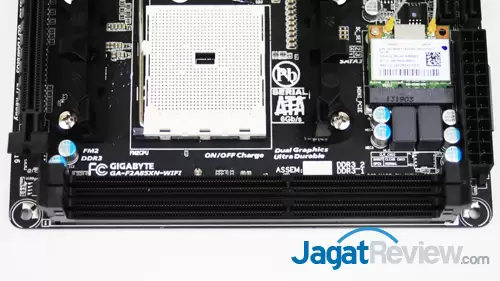

Gigabyte F2A85XN-WIFI menyediakan dua slot memori DDR3 dengan daya tampung hingga kapasitas 64GB. Sementara itu untuk kecepatan memori, motherboard ini mendukung hingga kecepatan 2400 MHz. Motherboard ini juga mendukung profile memori AMD (AMD Memory Profile) dan Intel XMP (Xtreme Memory Profile). Penggunaan memori dengan kecepatan tinggi dengan konfigurasi dual-channel sangat dianjurkan untuk mengerahkan performa prosesor APU, baik unit CPU dan GPU, semaksimal mungkin.
