Review ASUS ROG Maximus VI Extreme: Potensi Tuning Luar Biasa

Reading time:
September 30, 2013

Bentuk Fisik Motherboard

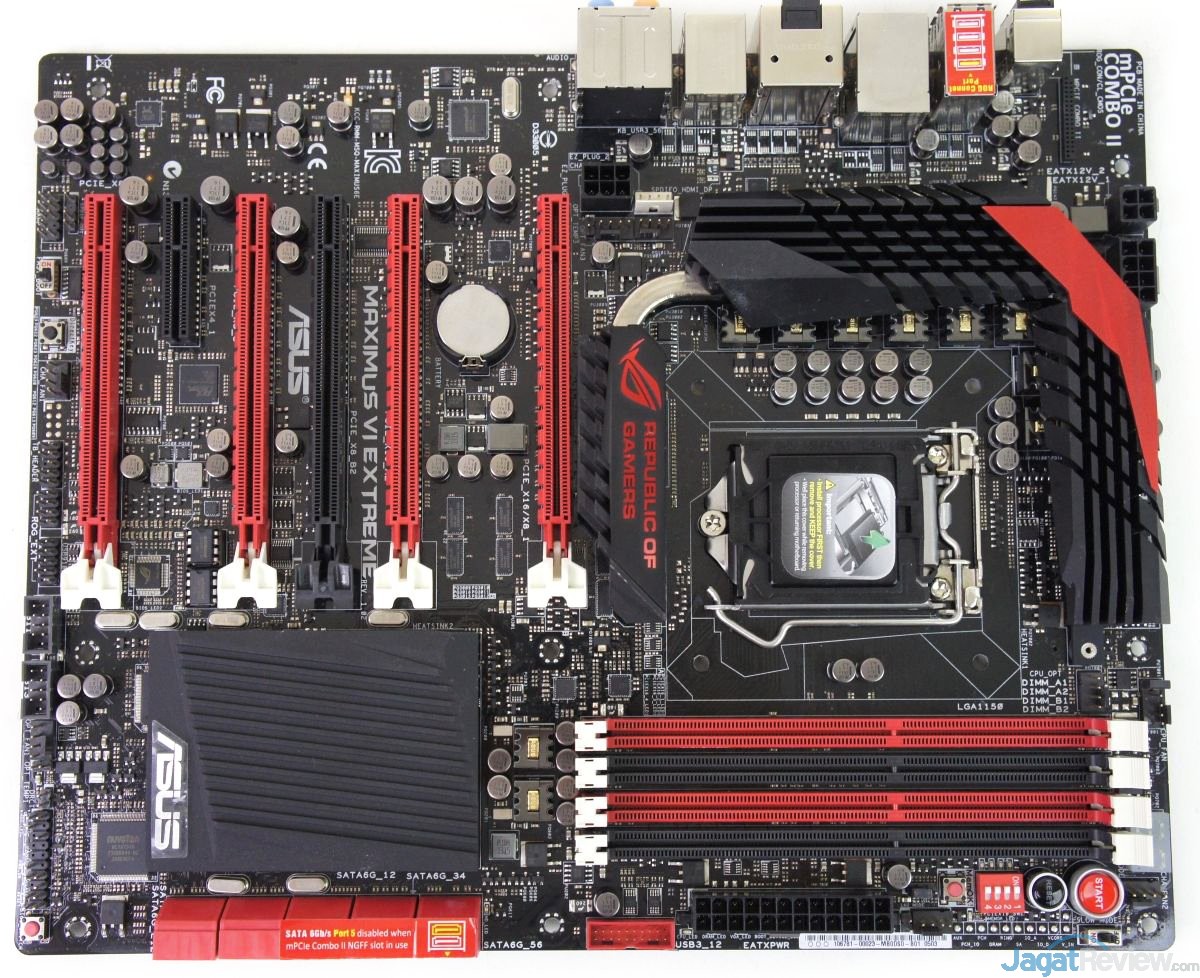

Dan inilah bentuk fisik motherboard ASUS ROG Maximus VI Extreme:

Gambar resolusi tinggi - klik untuk memperbesar
Gambar resolusi tinggi – klik untuk memperbesar
MaximusVIExtreme_09

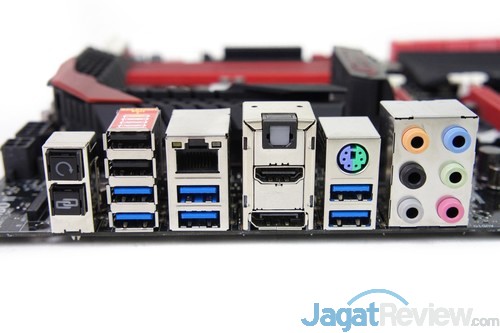

Backpanel I/O yang berisi konektor-konektor umum, seperti konektor PS/2, USB 2.0/3.0, HDMI, DisplayPort, RJ45, S/PDIF, dan juga Analog Sound jack. Tombol fungsi ROG Connect dan Clear CMOS terlihat pada bagian paling kiri



Slot Ekspansi

MaximusVIExtreme_11

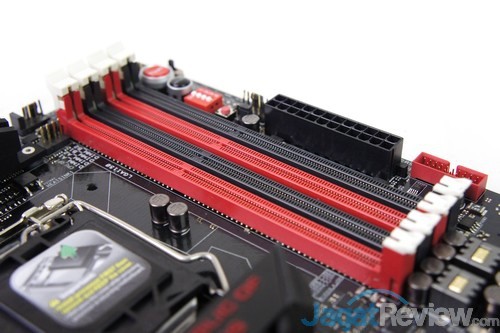

4x DIMM, mendukung hingga kecepatan DDR3-3000+, maksimal 32GB



MaximusVIExtreme_12

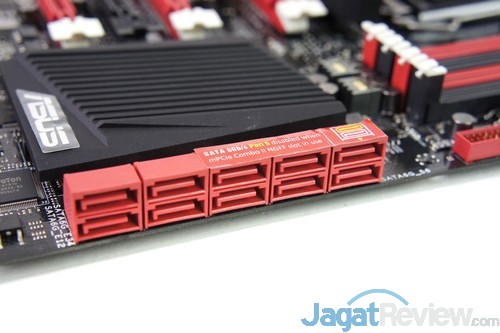

Total 10 buah SATA, 6 dari PCH Z87, 4 dari ASMedia ASM1061



MaximusVIExtreme_13

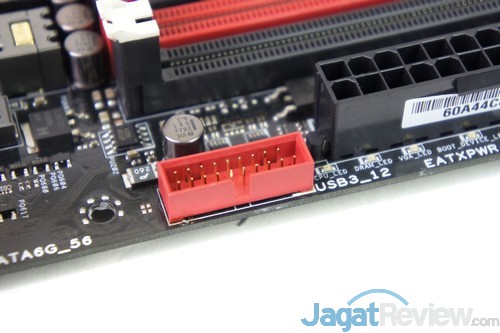

Header USB 3.0



MaximusVIExtreme_14

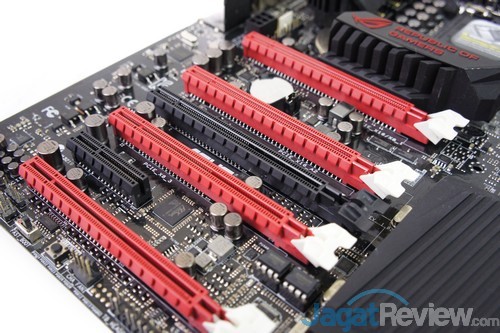

5x PCIe 3.0 16x/8x, mendukung konfigurasi multi GPU hingga 4-way SLI berkat chip bridge PLX PEX8747 yang terpasang. Ada juga satu PCIe 4x 2.0.
MaximusVIExtreme_24

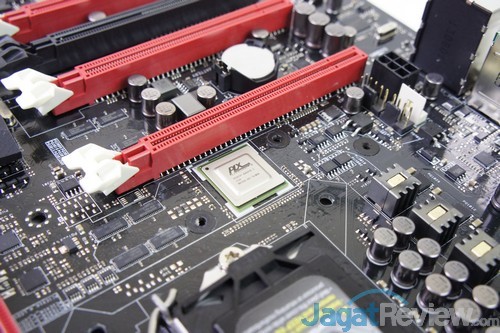

Chip PLX PEX8747, berikan kemampuan 4-way SLI







OC-Tools

ASUS mempersiapkan motherboard ini untuk digunakan oleh para overclocker, dan menyematkan berbagai fungsi tambahan yang akan membantu overclocker tersebut menggunakan motherboard ini.

MaximusVIExtreme_15

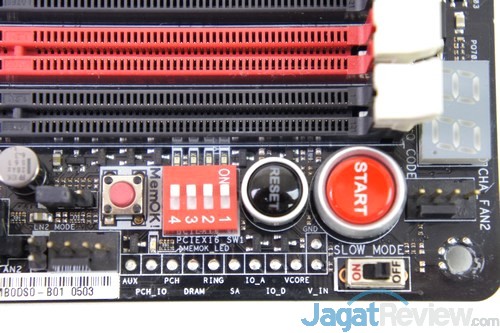

Dari kiri ke kanan : LN2 Mode Switch, MemOK!, PCIe Disable Switch, Reset, Start, Slow-Mode, dan POST-Code LED di dekat slot DIMM. Terlihat juga di bagian bawah ada beberapa spot untuk mengukur voltase secara real-time



MaximusVIExtreme_16

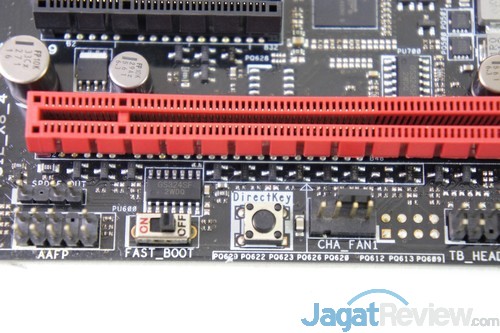

DirectKey, tombol yang akan menyalakan sistem sekaligus langsung masuk ke BIOS

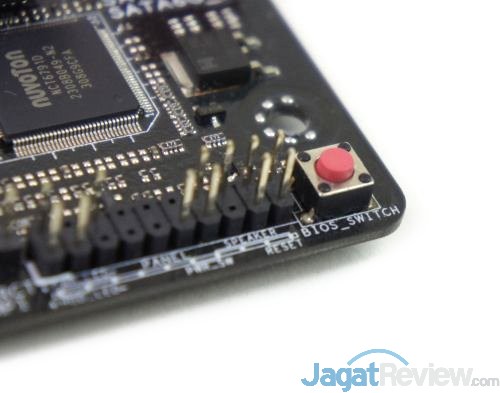

Dan seperti kebanyakan motherboard OC lainnya, Maximus VI Extreme disertai dengan dua chip BIOS. BIOS Selector switch juga disertakan.



MaximusVIExtreme_17 MaximusVIExtreme_18s



Solusi Pendingin

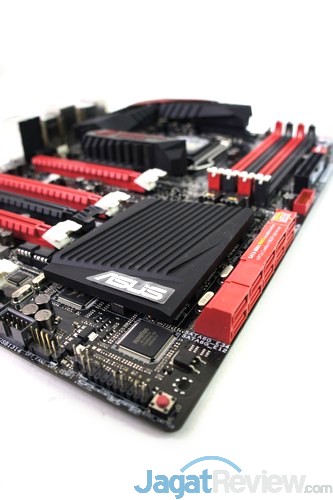

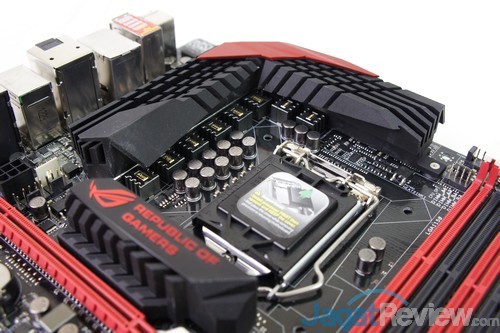

Solusi pendingin yang diberikan adalah heatpipe untuk bagian MOSFET (juga untuk mendinginkan chip PLX), dan juga sebuah heatsink untuk chipset Z87.



MaximusVIExtreme_19 MaximusVIExtreme_22



Komponen Regulator Daya / VRM

Komponen regulator daya untuk CPU (jalur VCC_IN)yang ada di Maximus VI Extreme menggunakan desain 8-phase.

MaximusVIExtreme_19

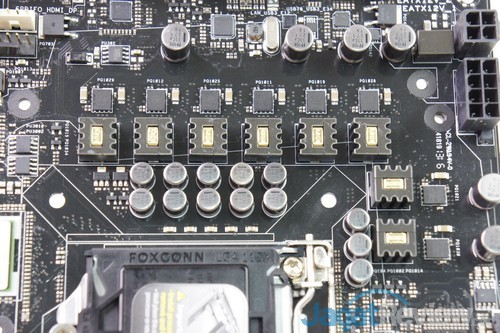

Setelah heatsink untuk MOSFETnya dilepas, inilah penampilan Maximus VI Extreme :

MaximusVIExtreme_26 MaximusVIExtreme_27

Setiap phase dari ASUS Maximus VI Extreme nampaknya dilengkapi dengan Texas Instruments NexFET™ Power Blocks, yang memiliki kemampuan menyalurkan daya hingga 40A per phase.

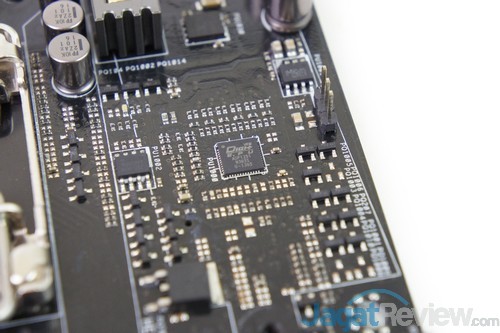

MaximusVIExtreme_25

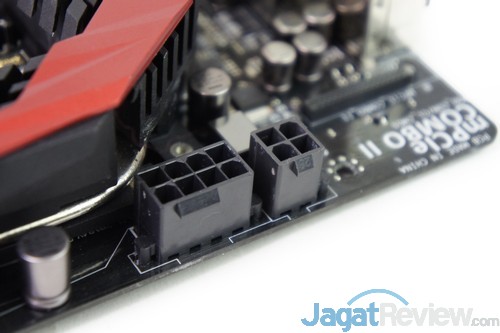

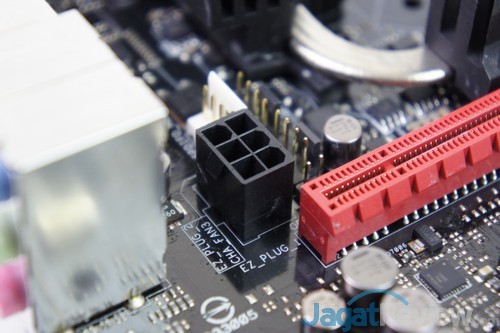

ASUS memberikan input 12V untuk CPU berupa 8+4 pin, dan juga ada sebuah ekstra 6-pin PCIe pada motherboard, untuk memberikan ekstra daya kepada slot PCIe.



MaximusVIExtreme_21 MaximusVIExtreme_20
