Review ASUS ROG Maximus VI Impact: Solusi Gaming dan Overclocking di Mini-ITX

Bentuk Fisik Motherboard

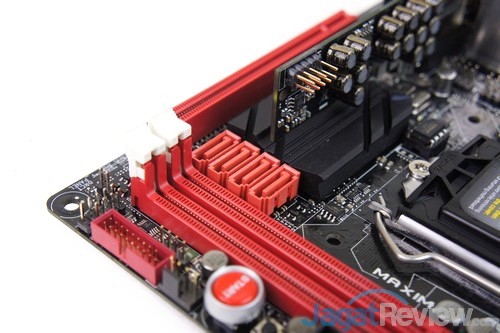

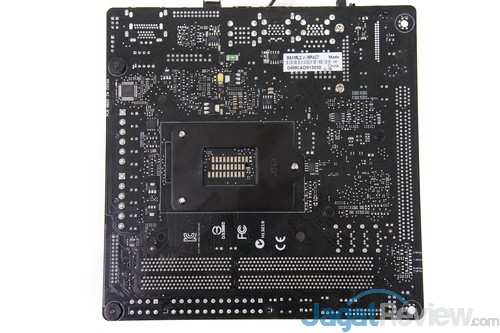

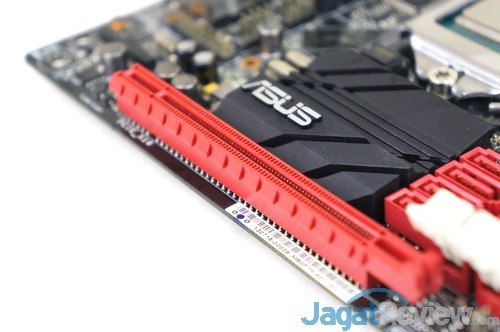

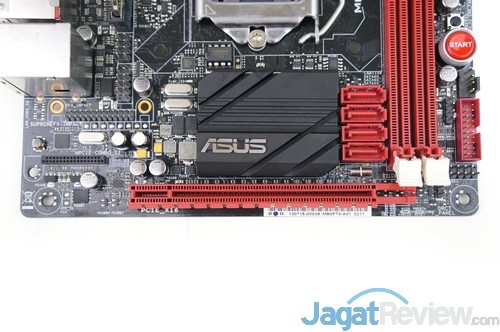

Berikut ini penampilan fisik dari Maximus VI Impact

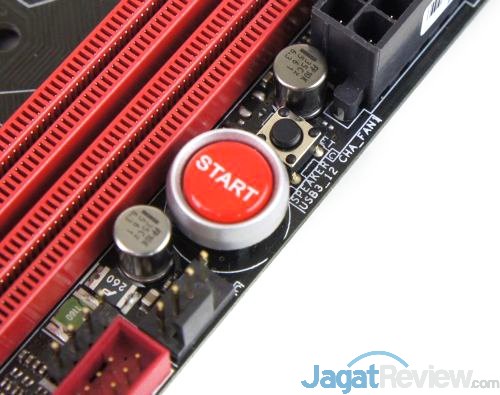

Selain ukurannya yang kecil, Maximus VI Impact terlihat sarat komponen, untungnya walau ada modul Bluetooth/Wifi dan modul Sound card, mobo ini masih cukup luas untuk memasang CPU Cooler 3rd party yang mumpuni.  I/O Port yang terdapat pada backpanelnya pun merupakan salah satu yang paling lengkap di kelas mini-ITX, yang masih menyertakan Debug LED untuk troubleshooting. Dan uniknya, motherboard mini-ITX ini masih menyertakan berbagai onboard button yang biasanya dibutuhkan para overclocker untuk mengoperasikan motherboard ini tanpa casing.



Modul VRM

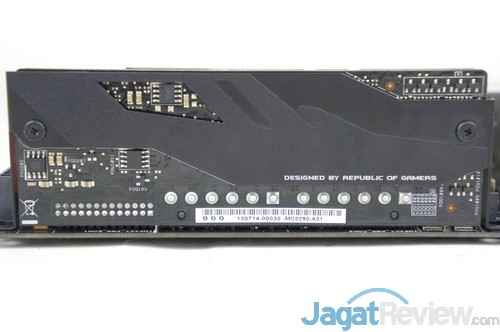

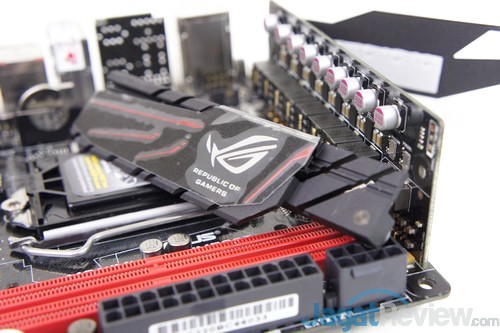

Salah satu hal paling menarik dari Maximus VI Impact adalah modul VRM yang disematkan padanya. ASUS menggunakan VRM dengan pemasangan secara vertikal untuk mengatasi keterbatasan tempat yang ditemui di motherboard mini-ITX.



Dan inilah penampilan modul VRM saat pendinginnya dilepas :

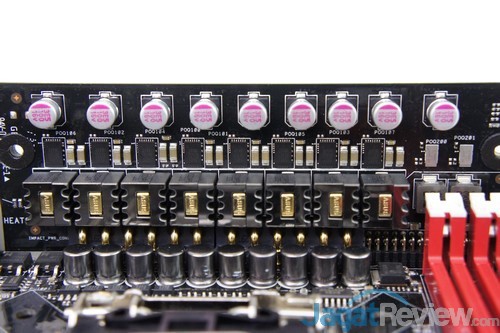

Terlihat dibawah, ASUS menggunakan  VRM dengan topologi 8 + 2 phase di motherboardnya, 8 Phase akan menyuplai daya ke CPU VCC_IN, dan 2 ke VDimm.

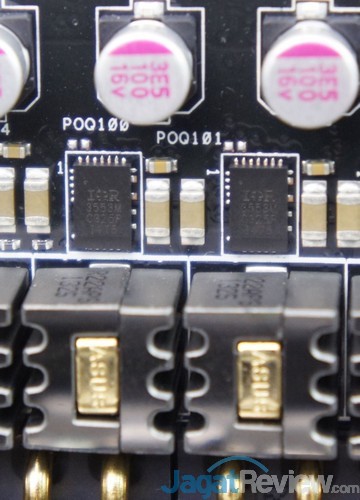

Saat dilihat lebih dekat, pada bagian CPU, ASUS Maximus VI Impact menggunakan MOSFET IOR3553M yang digunakan di banyak motherboard high-end. IOR 3553M dapat menyalurkan daya sebesar 40A per MOSFET.





Desain regulator daya seperti yang terdapat pada ASUS Maximus VI Impact ini tentunya menarik, karena sirkuit ini bisa beroperasi lebih stabil, cocok untuk pengguna yang membutuhkan headroom untuk overclocking.
