Review ASUS Z87-Deluxe: Motherboard Haswell Kelas Atas dengan Tema Warna Emas

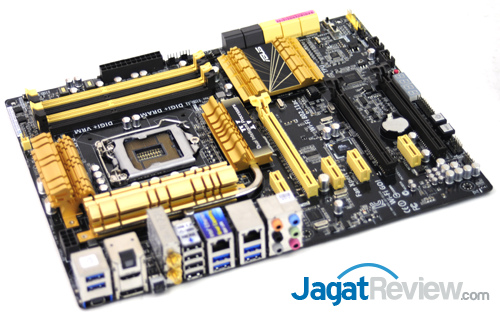

The Board

Pada motherboard Intel Haswell, ASUS menggunakan color scheme terbaru untuk motherboard diluar seri ROG dan TUF. Hal ini memang terlihat pada Z87-Deluxe dimana color scheme terbaru dari ASUS menggabungkan warna hitam dan emas pada komponen motherboard. Tentu saja hal tersebut membuat penampilan motherboard ASUS terlihat lebih segar tetapi tetap mampu tampil elegan.



ASUS Z87-Deluxe menggunakan faktor bentuk ATX dengan ukuran 305 x 244 mm. Motherboard tersebut memiliki tata letak komponen tergolong baik dimana hal ini membuat pemasangan sebuah komponen tidak menyulitkan pemasangan komponen lainnya.

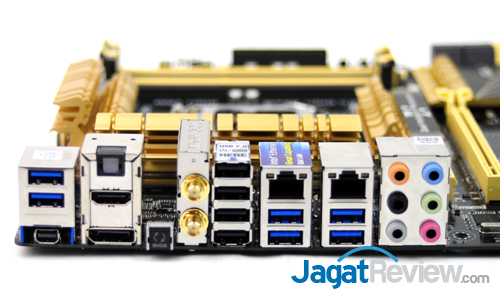

Backpanel

Backpanel I/O port ASUS Z87-Deluxe terdiri dari:

• 1 x DisplayPort
• 1 x HDMI
• 2 x LAN (RJ45) port(s)
• 6 x USB 3.0 (blue)
• 1 x Optical S/PDIF out
• 1 x Bluetooth V4.0 connector(s) for ASUS Wi-Fi GO! card
• 1 x USB BIOS Flashback Button(s)
• 1 x Mini DisplayPort(s)

Tiga konektor display milik motherboard ini siap mengakomodir konfigurasi multi-display dengan menggunakan maksimal tiga perangkat display.

Dari enam port USB 3.0, empat port di akomodir oleh chipset Intel Z87 dan dua port lainnya diakomodir oleh chip buatan ASMedia.

Sementara itu solusi audio motherboard ini diakomodir chip audio terbaru dari Realtek yaitu ALC1150. Chip buatan Raltek yaitu 8111GR juga digunakan untuk mengakomodir satu buah port Gigabit LAN. Sedangkan satu port LAN lainnya diakomodir oleh Intel I217V.

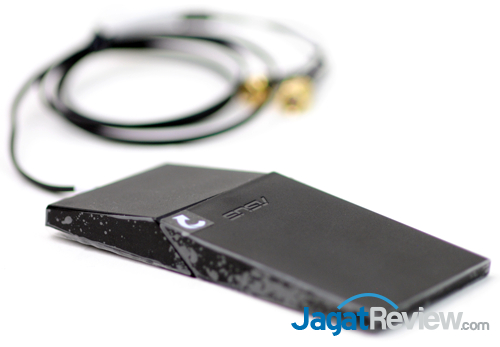

Untuk pengguna yang lebih memilih solusi wireless untuk koneksi jaringan atau internet mereka, tersedia modul Wi-Fi+Bluetooth dengan standarisasi terbaru, Wi-Fi 802.11 ac/a/b/g/n dan Bluetooth 4.0. Performa modul Wi-Fi+Bluetooth ini tentu akan lebih maksimal dengan memasangkan antena pada paket penjualan.

Pada bagian backpanel, ASUS tidak lupa menyertakan tombol USB BIOS Flashback. Dengan menancapkan flash drive berisi file BIOS dan menekan tombol tersebut, pengguna dapat melakukan flash BIOS tanpa perlu menghubungkan sistem. Bahkan flash BIOS dapat dilakukan cukup dengan menyediakan motherboard dan power supply saja. Tentu saja feature ini menjadi penyelamat jika BIOS motherboard mengalami kerusakan dan membuat sistem tidak dapat hidup.

Expansion Slots

Z87-Deluxe menyediakan slot ekspansi sebagai berikut:

• 1 x PCIe x16 3.0 (Run @x16)
• 1 x PCIe x16 3.0 (Run @x8)
• 1 x PCIe x16 2.0 (Run @x4)
• 4 x PCIe x1 2.0 (Run @x1)

Motherboard ini mendukung konfigurasi multi-GPU CrossfireX dan SLI dengan dukungan maksimal hingga 3 buah graphics card. ASUS memberikan ruang lapang di antara slot PCIe x16 pertama dan kedua sehingga memungkinkan pengguna menggunakan graphics card dengan ketebalan 3 slot saat menjalankan konfigurasi multi-GPU. Tidak hanya itu, dengan jarak seperti itu juga membuat graphics card pertama dapat bernafas lebih lega saat konfigurasi multi-GPU digunakan.

Storage



Z87-Deluxe menyediakan 10 buah port SATA 6Gbps. Enam port SATA (kuning) diakomodir oleh chipset Intel Z87. Sementara itu empat port SATA lainnya diakomodir oleh chip ASMedia ASM1061.

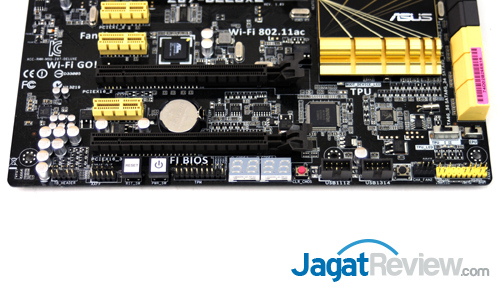

Header Dan Onboard Button

Z87-Deluxe menyediakan internal header sebagai berikut:

• 1 x DRCT header(s)
• 1 x Front panel audio header
• 1 x S/PDIF out header
• 1 x TPM header
• 2 x USB 2.0 header (total 4 USB 2.0 ports)
• 1 x Front panel header

Selain komponen header, terdapat pula tombol Power On, Reset, Clear CMOS, dan Direct Key untuk memudahkan pengoperasian di luar casing. Dengan menekan tombol Direct Key, pengguna terhindar dari masalah gagal masuk BIOS akibat kurang cepat menekan tombol pada keyboard. Terdapat pula 4 digit Debug LED untuk deteksi masalah sistem dengan cepat.

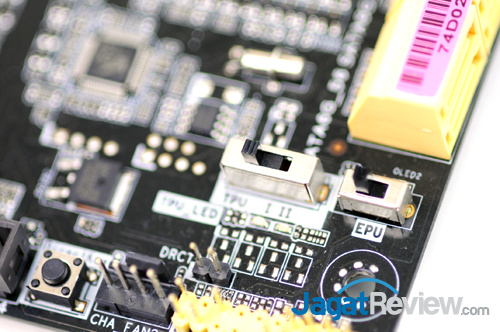

Tepat di sebelah port SATA berwana kuning, dapat dijumpai tombol untuk mengaktifkan feature TPU dan EPU. Tombol TPU dapat digunakan pada 3 posisi yaitu Disable (paling kiri), TPU I (tengah), dan TPU II (paling kanan).
