Sisi belakang PCB graphics dilengkapi lempengan logam untuk melindungi komponen di bawahnya dan mencegah PCB menjadi bengkok. MSI kembali menghadirkan feature GPU Reactor, tersembunyi dibalik kubah berlogo MSI. Tutup GPU Reactor berwana hitam membuat kesan unsur plastik berkurang dibandingkan warna biru perak sebelumnya.

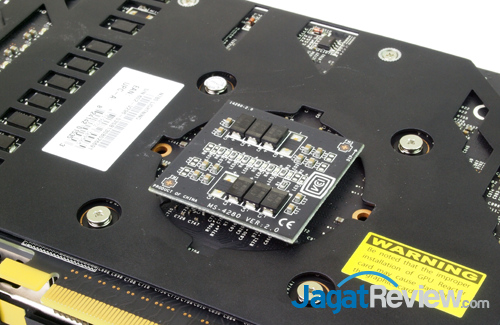

Komponen GPU Reactor merupakan PCB dengan komponen tantalum capacitor berjumlah 6 buah. GPU Reactor berfungsi meminimalisir ripple pada voltase graphics card yang diklaim mampu meningkatkan kemampuan overclocking graphics card, terutama saat melakukan overclocking ekstrim.

MSI GTX 780 Lighnting telah mengdopsi teknologi Military Class 4 dimana graphics card ini telah dilengkapi komponen kualitas terbaik seperti DrMOS 4, Copper MOS, Golden SSC (Super State Choke), Hi-C CAP, dan Dark Solid CAP. Graphics card ini menggunkan konfigurasi 16 (GPU) + 3 (MEM) + 1 (PLL) phase PWM design.

Untuk menjamin kecukupan daya terutama saat melakukan overclocking, MSI GTX 780 Lightning dilengkapi dua konektor daya PCI-e 8-pin. Konfigurasi seperti ini membuat graphics card mampu mendapatkan asupan daya hingga sebesar 375 Watt.

Pada sisi ekor graphics card dapat ditemukan port V-Check Points untuk mengukur voltase graphics card (GPU, MEM, PLL) dengan menggunakan multimeter.

Di sisi samping graphics card terdapat switch untuk berpindah antara BIOS Normal dan BIOS LN2. Pilihan BIOS LN2 akan membuat graphics card berjalan pada spesifikasi clock reference tetapi menon-aktifkan berbagai limitasi yang menghambat overclocking terutama pada kondisi ekstrim.

Kata “LIGHTNING” di sisi samping graphics card akan memancarkan tiga cahaya berbeda pada saat sistem dihidupkan. Cahaya hijau akan dipancarkan pada saat graphics card berada pada kondisi idle atau beban kerja kurang dari 150 Watt, cahaya biru akan dipancarkan pada kondisi load berada di antara 150-210 Watt (gaming ringan), dan cahaya merah pada kondisi load maksimal atau berada di atas 210 Watt (gaming berat atau melakukan overclocking). Pada PCB graphics card juga terdapat sejumlah lampu LED yang menandakan beban kerja graphics card.
