Review ECS GANK Drone Z87H3-A3X: Motherboard Gaming Murah dari GANK Series

The Board

Walaupun tergolong model paling ekonomis dari GANK Series, motherboard GANK Drone Z87H3-A3X tetap tampil elegan dengan penggunaan warna emas di sejumlah komponen. Motherboard tersebut memiliki faktor bentuk ATX dengan ukuran 305 x 220 mm atau 24 mm lebih kecil di sisi lebar dibandingkan motherboard ATX konvensional. ECS dengan cermat menempatkan setiap komponen motherboard di posisi tepat sehingga tidak mengganggu penempatan atau pemasangan komponen lainnya.

Backpanel

Backpanel I/O port ECS GANK Drone Z87H3-A3X terdiri dari:

• 1x PS/2 Keyboard & PS/2 mouse connectors
• 1x Audio port (Line-in,4x Line-out, SPDIF out)
• 1x RJ-45 port
• 1x HDMI port(s)
• 1x DVI-D port(s)
• 1x D-Sub (VGA) port(s)
• 1x Optical S/PDIF Out port(s)
• 1x eSATA 6Gb/s port(s)
• 6x USB3.0 port(s)
• 4x USB2.0 port(s)

Untuk output display dari iGPU Intel HD Graphics, ECS menyediakan 3 tipe konektor display dimana hal tersebut dapat memberikan kebebasan bagi pengguna untuk memilih tipe perangkat display yang akan digunakan.

ECS telah menggunakan chip audio Realtek generasi baru, ALC1150, untuk mengakomodir solusi audio 8-channel dan telah mengusung Sound Blaster Cinema Technology. Sementara itu untuk solusi Gigabit networking, ECS menggunakan chip Intel I217-V. Sedangkan empat buah port USB 3.0 dengan bandwidth total 5Gbps diakomodir chipset Intel Z87.

Expansion Slots

GANK Drone Z87H3-A3X menyediakan slot ekspansi sebagai berikut:

• 1 x PCIe x16 3.0 (Run @x16)
• 1 x PCIe x16 3.0 (Run @x8)
• 4 x PCIe x1 2.0 (Run @x1)

ECS telah melengkapi motherboard ini dengan dukungan multi-GPU AMD CrossfireX dan NVIDIA SLI. Pengguna dapat memenfaatkan kemampuan multi-GPU dengan menggunakan dua buah graphics card serupa. Slot PCIe x16 pertama akan berjalan pada kecepatan x8 saat konfigurasi multi-GPU digunakan. Platform Intel Haswell telah mengadopsi interface PCI Express generasi tiga dengan bandwidth total 15,75 GBps pada kecepatan x16.

Storage

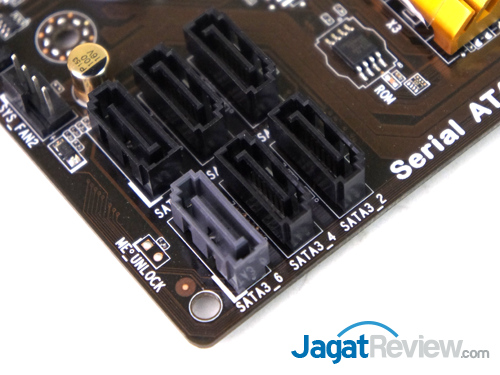

GANK Drone Z87H3-A3X menyediakan 6 buah port SATA III 6Gbps dimana seluruhanya diakomodir oleh chipset Intel Z87. Dari 6 buah port tersebut, port berwarna abu-abu tidak dapat digunakan saat pengguna menggunakan port eSATA pada bagian backpanel.

Header dan Onboard Button

GANK Drone Z87H3-A3X menyediakan internal header sebagai berikut:

• 1x Front panel audio header
• 1x Parallel port header (LPT)
• 1x Serial port header (COM)
• 1x TPM header
• 1x Front Panel switch/LED header
• 2x USB 2.0 header (Support additional 4 USB ports)

Komponen

GANK Drone Z87H3-A3X mengadopsi soket LGA1150 dan memiliki kompatibilitas dengan seluruh model prosesor Intel Haswell. Motherboard ini menggunakan desain VRM 6 phase power. ECS tidak melupakan komponen penting di area VRM yaitu sebuah heatsink untuk menjaga temperatur komponen tetap pada batas normal. Heatsink VRM motherboard ini memberikan keunikan tersendiri dimana heatsink tersebut seperti membentuk kata LEE7 (baca LEET).

Untuk menjamin durabilitas tinggi pada motherboard mereka, ECS menanamkan Durathon Technology pada GANK Drone Z87H3-A3X. Teknologi tersebut mencakup penggunaan komponen kualitas tinggi dimana komponen tersebut telah diuji ketahanannya oleh ECS baik dari pengujian pakai maupun pengujian pada temperatur ekstrim.

ECS menggunakan konektor daya 8-pin untuk menjamin kecukupan asupan daya prosesor terutama saat prosesor tersebut dijalankan di atas spesifikasi standarnya.

ECS menyediakan empat slot memori DDR3 dengan daya tampung kapasitas hingga 32 GB (maksimal 8 GB per slot). Motherboard ini mendukung kecepatan memori hingga 3000 MHz dimana diperlukan pengaturan manual dan keping memori khusus untuk mendapatkan kecepatan setinggi itu. Sementara itu, tidak jauh dari slot memori dapat ditemukan header USB 3.0 untuk mendapatkan 2 port USB 3.0 tambahan.

Heatsink berwarna emas juga digunakan ECS untuk mendinginkan komponen chipset Intel Z87.
