Review Supermicro C7Z87: Motherboard Intel Haswell Desktop dari Produsen Spesialis Server

The Board

Supermicro C7Z87, motherboard platform Intel Haswell kelas high-end tersebut sukses memberikan kesan klasik berkat penggunaan PCB warna hijau. Tidak perlu merasa aneh mengingat warna PCB tersebut sudah menjadi ciri khas produsen komponen PC kelas enterprise tersebut. Supermicro C7Z87 mengusung faktor bentuk ATX dengan ukuran 304.8 x 244 mm. Supermicro dengan cermat menempatkan setiap komponen motherboard di posisi tepat sehingga tidak mengganggu penempatan atau pemasangan komponen lainnya.

Backpanel

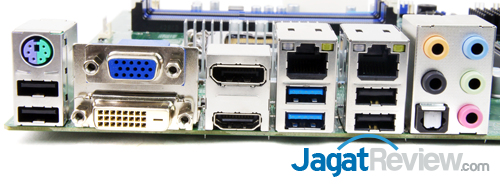

Backpanel I/O port Supermicro C7Z87 terdiri dari:

• 1x PS/2 Keyboard & PS/2 mouse connectors
• 1x D-Sub port(s)
• 1x DVI-D port(s)
• 1x Display Port port(s)
• 1x HDMI port(s)
• 2x RJ-45 port
• 2x USB3.0 port(s)
• 4x USB2.0 port(s)
• 5x 3,5 mm audio jacks with S/PDIF out

Supermicro memberikan kemudahan untuk pengguna dalam memilih perangkat display dengan hadirnya empat jenis konektor display untuk output iGPU Intel HD Graphics.

Interface USB 2.0 dan USB 3.0 pada backpanel i/o diakomodir langsung oleh chipset Intel Z87.

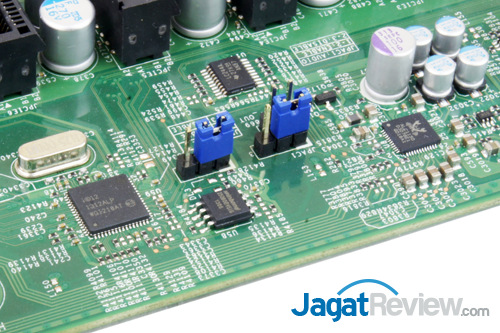

Satu hal menarik ternyata Supermicro tidak tanggung-tanggung dalam menyediakan solusi audio dan networking. Untuk solusi audio 8-channel, Supermicro menggunakan chip audio generasi terbaru dari Realtek yaitu ALC1150. Sementara itu, untuk solusi networking, satu port LAN (RJ-45) ditangani chip Intel I210AT dan satu port lainnya diakomodir chip Intel I217V.

Expansion Slots

Supermicro C7Z87 menyediakan slot ekspansi sebagai berikut:

• 1x PCIe x16 3.0 (Run @x16)
• 1x PCIe x16 3.0 (Run @x8)
• 3x PCIe x1 2.0 (Run @x1)
• 2x PCI

Motherboard ini mendukung konfigurasi multi-GPU AMD CrossfireX dengan menggunakan, maksimal, dua graphics card sejenis. Satu hal menarik Supermicro masih menyediakan dua slot PCI untuk mengakomodir perangkat lawas.

Storage

Supermicro C7Z87 menyediakan 8 buah port SATA III 6Gbps dimana 6 buah port diakomodir chipset Intel Z87 dan 2 port lain diakomodir chip ASMedia ASM1061.

Di sisi bawah port SATA dapat ditemukan 3 buah header USB 2.0 dan juga satu buah header USB 3.0 di sisi kanan.

Chip ASMedia ASM1061 menyediakan dua port ekstra SATA III 6Gbps dan chip NEC D720202 untuk mengakomodir ekstra 2 port USB 3.0 melalui header.

Header dan Onboard Button

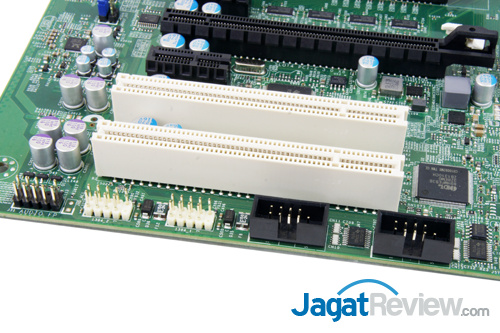

Supermicro C7Z87 menyediakan internal header sebagai berikut:

• 1x Front panel audio header
• 2x Firewire 1394 header
• 2x COM header

Komponen

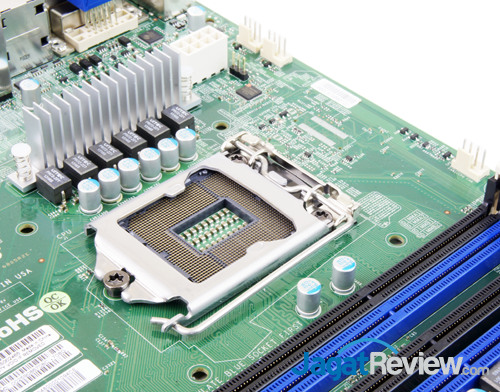

Supermicro C7Z87 mengadopsi soket LGA1150 dan memiliki kompatibilitas dengan seluruh model prosesor Intel Haswell. Motherboard ini menggunakan desain VRM 6 phase power. Tidak ketinggalan, sebuah heatsink alumunium dipasangkan oleh Supermicro pada komponen VRM motherboard sehingga temperatur kerja komponen tetap pada batas normal. Tidak jauh dari heatsink VRM, terdapat konektor daya 8-pin untuk mengakomodir asupan daya ke prosesor.

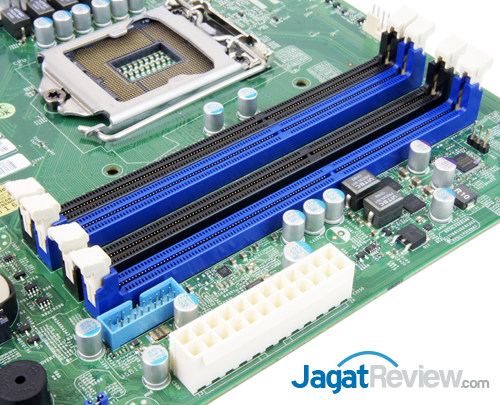

Motherboard ini dilengkapi empat slot memori DDR3 dengan daya tampung maksimal 32GB (maksimal 8 GB per slot). Sementara itu dukungan kecepatan memori hingga 3000 MHz dimana diperlukan pengaturan manual dan keping memori khusus untuk mendapatkan kecepatan setinggi itu. Tidak jauh dari slot memori dapat ditemukan header USB 3.0 untuk mendapatkan 2 port USB 3.0 tambahan.

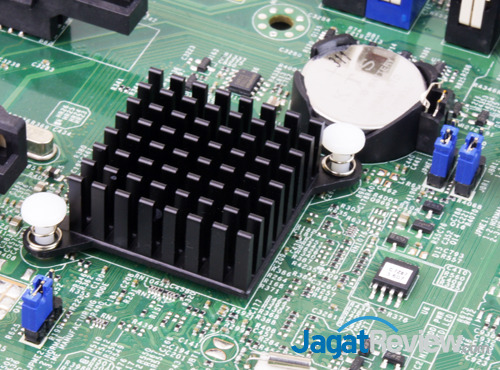

Supermicro melengkapi chipset Intel Z87 dengan heatsink mungil dimana meskipun memiliki ukuran sebesar itu, ternyata cukup dapat diandalkan untuk menjaga temperatur pada batas normal.
