The Board

SONY DSC — Penampakan board tanpa armor.

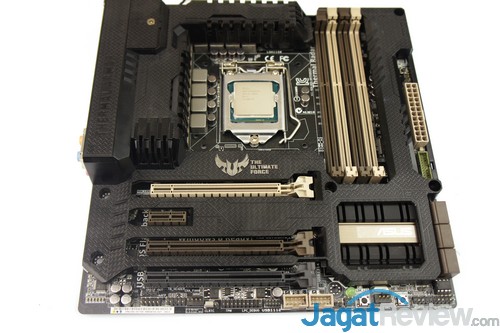

ASUS Gryphon dengan Armor kit, menambah gahar penampilan motherboard ini.

Seperti kita ketahui, seri TUF selalu mengusung tema militer. Skema warna dari Gryphon pun tak jauh berbeda dengan lini produk TUF lainnya. Penambahan armor pada Gryphon ini menampilkan kesan gagah dan kuat yang benar benar mencerminkan sebuah produk unggulan. Jika dipadukan dengan skema warna coklat dan hijau, motherboard ini bagaikan sebuah tank yang tangguh dan memiliki daya tahan tinggi.

Asus Gryphon ini menggunakan form factor M-ATX dengan ukuran 24,4 cm x 24,4 cm. Motherboard tersebut memiliki tata letak komponen yang tergolong baik dan sudah bersertifikasi TUF, sehingga ketahananya sudah pasti terjamin.

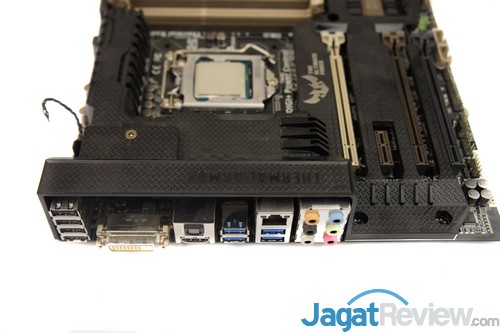

Backpanel

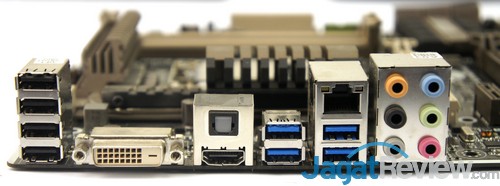

Backpanel I/O ASUS Gryphon terdiri dari:

1 x DVI-D
1 x HDMI
1 x LAN (RJ45) Port
4 x USB 3.0
4 x USB 2.0
1 x Optical S/PDIF out
6x Audio jack

I/O dari ASUS Gryphon ini tidak berbeda jauh dengan I/O dari motherboard ASUS pada umumnya. Dua konektor display milik motherboard ini siap mengakomodir konfigurasi multi display. Dari enam port USB 3.0, empat diantaranya ditangani oleh chipset Z87 dan dua port lainnya dari chip buatan ASMedia. ASUS juga tidak lupa menyisipkan empat buah port USB 2.0

Untuk urusan audio, ASUS menggunakan chip audio terbaru dari Realtek yaitu ALC892 8-Channel HD Audio CODEC. Untuk urusan LAN, ASUS menggunakan Intel 1217V port.

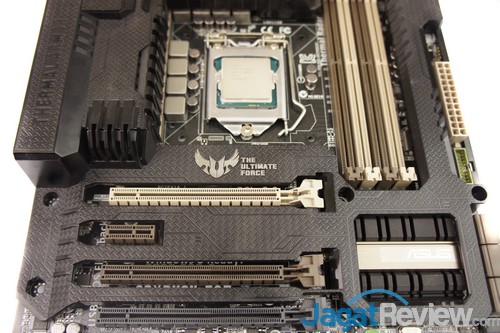

Expansion Slot

Gryphon Z87 menyediakan slot ekspansi sebagai berikut:

2 x PCIe 3.0/2.0 x 16 (x16 or dual x8)
1 x PCIe 2.0 x 16 (x4 mode, black)
1x PCIe 2.0 x1

Motherboard ini mendukung konfigurasi multi-GPU CrossfireX dan SLI dengan dukungan maksimal dua buah graphics card. Apabila menggunakan konfigurasi multi graphic card disarankan menggunakan slot pertama dan kedua untuk mendapatkan performa yang maksimal.

Storage

Motherboard ini menyediakan enam buah sata 6Gb/s yang semuanya diakomodir oleh chipset Intel Z87.

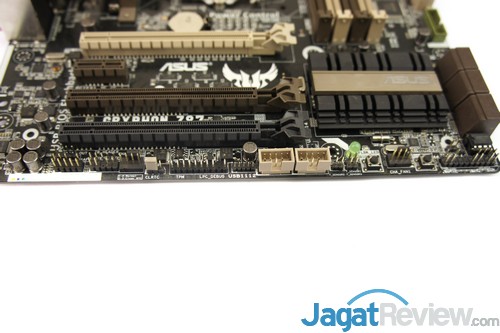

Header dan Onboard Button

Header yang disediakan hampir mirip dengan motherboard ASUS lainnya. Terdapat dua USB header yang berwarna coklat, lalu tiga header themal sensor, serta empat buah fan header yang posisinya sangat baik karena tidak mengganggu saat pemasangan header lain. ASUS tidak lupa menyisipkan header USB 3.0 pada motherboard ini.

Untuk onboard button, terdapat BIOS flashback button yang berfungsi untuk memflash motherboard saat terjadi kesalahan pada BIOS. Direct key yang berguna saat Anda ingin langsung masuk BIOS tanpa menekan tombol apapun di keyboard dan tombol Mem OK! yang membantu untuk mengembalikan konfigurasi memori ke kondisi awal ketika proses overclock memori gagal juga tersedia.

Komponen

Asus juga menyediakan heatsink pada chipset. — Asus juga menyediakan heatsink untuk chipset.

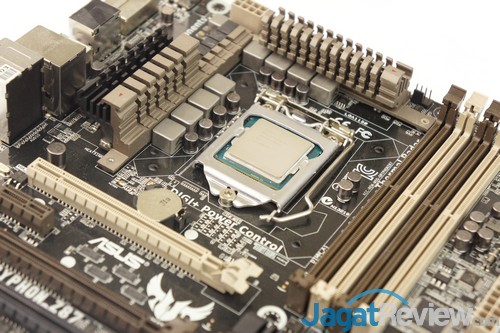

ASUS Gryphon mengunakan DIGI+ VRM dengan 16+2 Digital Power Phase. Untuk menjaga komponen tersebut beroperasi pada temperatur normal, ASUS juga melengkapi motherboard ini dengan heatsink pasif di sisi atas dan kiri socket CPU. Konektor daya 8-pin ini menjamin terpenuhinya kebutuhan daya prosesor, terutama saat melakukan overclocking.

ASUS menyediakan empat buah slot DDR3 dengan dukungan kapasitas memory hingga 32 GB (max 8 GB per slot). Sementara itu, untuk kecepatan memori, motherboard ini mendukung penggunaan memori hingga 3000Mhz. Tidak jauh dari slot memori, dapat ditemukan juga sebuah header USB 3.0 dan tombol MemOK!.
