The Board

H87-G43 Gaming tetap menampilkan ciri khas motherboard seri Gaming dari MSI dengan tema warna hitam serta hitam di sejumlah komponen. Walaupun begitu, berbeda dengan tipe di atasnya, MSI menggunakan PCB warna coklat dengan ketebalan empat lapis. MSI mengusung faktor bentuk ATX dengan ukuran 305 x 244 mm pada H87-G43 Gaming. Dengan ukuran PCB seluas itu membuat MSI dapat menampatkan banyak komponen serta menempatkan pada posisi yang tidak menyulitkan pemasangan komponen lainnya.

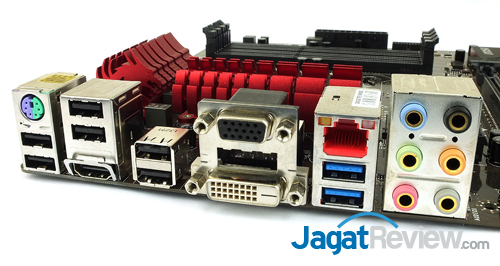

Backpanel

Backpanel I/O port H87-G43 Gaming terdiri dari:

1x PS/2 keyboard/mouse combo port
6x USB 2.0 ports
2x USB 3.0 ports
1x RJ45 LAN jack
6x OFC audio jacks
1x D-Sub (1920×1200 @60Hz)
1x DVI-D (1920×1200 @60Hz)
1x HDMI (4096×2160 @24Hz, 24bpp/ 2560×1600@60Hz, 24bpp/ 1920×1080@60Hz, 36bpp)

Motherboard ini menyediakan tiga jenis konektor display sehingga membebaskan pengguna dalam menentukan tipe monitor yang akan digunakan. Menariknya, port HDMI motherboard ini mendukung perangkat display dengan resolusi gambar 4K (4096×2160 piksel). Tentu saja penggunaan tiga perangkat display juga didukung oleh H87-G43 Gaming.

Untuk urusan konektivitas, motherboard ini menyediakan dua port USB 3.0 yang diakomodir chipset Intel H87. Pengguna juga dapat menjumpai enam buah port USB 2.0 yang juga diakomodir oleh chipset utama motherboard. Satu hal menarik adalah MSI masih menyediakan port PS/2 untuk keyboard atau mouse dimana sejumlah pengguna masih menyukai penggunaan perangkat dengan input tersebut.

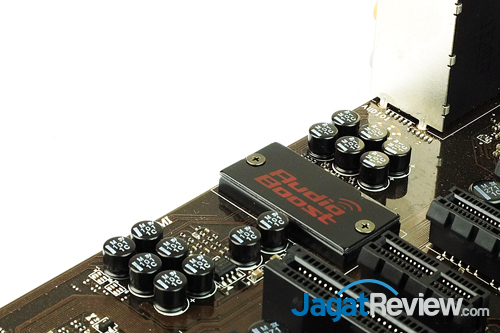

Seperti motherboard seri Gaming lainnya, MSI juga memberikan perhatian serius pada sektor audio. Hal tersebut terlihat dari penggunaan chip Realtek generasi terbaru, ALC1150, sebagai otak pengolah suara. Untuk meminimalisir efek EMI (ElectroMagnetic Interference) dari komponen lain, MSI melakukan shielding pada chip audio dengan menggunakan kotak logam. Meskipun begitu berbeda dengan motherboard seri Gaming pada kelas di atasnya, MSI tidak melakukan shielding area PCB. Sementara itu untuk lebih memaksimalkan output audio, MSI memasangkan chip audio tersebut dengan chip amplifier OPA1652 dan kapasitor Dark Cap.

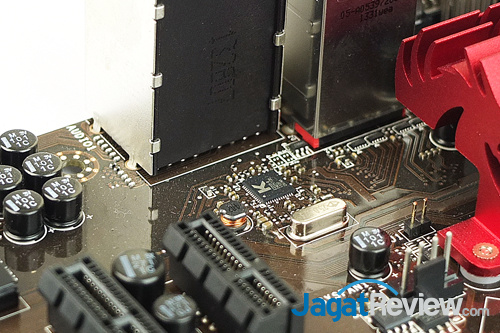

Solusi networking MSI H87-G43 Gaming diakomodir chip Killer E2205 besutan Qualcomm Atheros. Penggunaan chip tersebut diklaim mampu mengurangi latency dan memberikan prioritas traffic network lebih baik untuk game online/LAN. Alhasil game menjadi bebas dari gejala lag akibat kondisi jaringan kurang optimal.

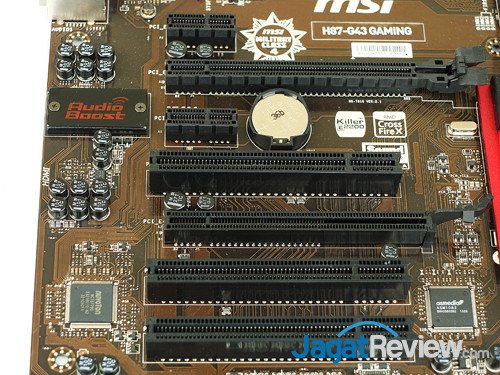

Expansion Slots

H87-G43 Gaming menyediakan slot ekspansi sebagai berikut:

1x PCIe 3.0 x16 slot (Runs @x16)
1x PCIe 2.0 x16 slot (Runs @x4)
2x PCIe 2.0 x1 slots
3x PCI slots

Motherboard ini medukung konfigurasi multi-GPU 2-way AMD CrossfireX dengan kecepatan x8/x8 saat dua graphics card digunakan. Dengan penempatan slot PCIe x16 seperti di atas, konfigurasi multi-GPU dapat dilakukan dengan menggunakan graphics card dengan ketebalan hingga tiga slot. Sayang sekali slot PCIe x16 kedua hanya mendukung kecepatan PCIe 2.0 x4 sehingga dapat mempengaruhi bandwidth total pada graphics card. Platform Intel Haswell sendiri telah mengadopsi interface PCI Express generasi tiga dengan bandwidth total 15,75 GBps pada kecepatan x16. Menariknya MSI masih memberikan tiga slot PCI untuk mengakomodir perangkat lawas pengguna.

Storage

H87-G43 Gaming menyediakan 6 buah port SATA III 6Gbps dimana seluruhanya diakomodir oleh chipset Intel H87.

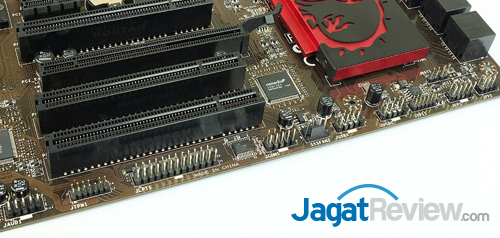

Header dan Onboard Button

H87-G43 Gaming menyediakan internal header sebagai berikut:

1x Front Panel Audio connector
1x Trusted Platform Module (TPM) header
1x Parallel port connector
1x Serial port connector
2x USB 2.0 connectors (4 ports)
1x Front panel connectors
2x System panel connectors
1x Chassis Intrusion connector
1x Clear CMOS jumper

Komponen

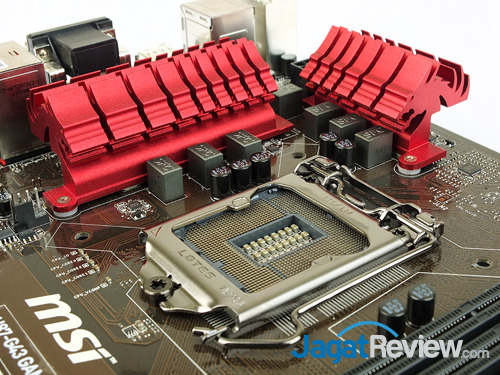

msi h87-g43 gaming processor socket area

H87-G43 Gaming mengadopsi soket LGA1150 dan memiliki kompatibilitas dengan seluruh model prosesor Intel Haswell. Motherboard ini menggunakan desain VRM 6-power power design dengan komponen Super Ferrite Choke dan Dark Cap dimana komponen tersebut merupakan bagian dari standar Military Class 4 ala MSI. Komponen VRM dibagi pada area di sebelah kiri dan atas soket prosesor. Setiap area komponen VRM dilengkapi heatsink pasif untuk menjaga temperatur kerja tetap pada batas normal.

MSI menggunakan konektor daya 8-pin untuk menjamin kecukupan asupan daya seluruh komponen di dalam prosesor Intel Haswell.

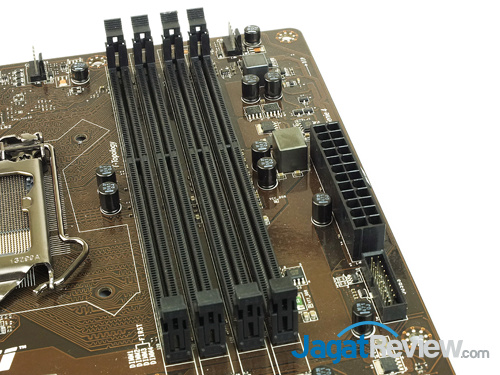

MSI menyediakan empat slot memori DDR3 dengan daya tampung kapasitas hingga 32 GB (maksimal 8 GB per slot). Motherboard ini mendukung kecepatan memori hingga 1600 MHz.

Tidak jauh dari slot memori dapat ditemukan USB 3.0 header untuk mengakomodir dua port tambahan. Sayang sekali, hal tersebut menandakan motherboard ini hanya memiliki empat port USB 3.0. Padahal chipset Intel H87 mampu menyediakan hingga enam buah port USB 3.0.
