Review Gigabyte F2A88XM-HD3: Murah & Lengkap dengan Bodi Ringkas

Author

Gatot Tri Yuwono

Reading time:

Motherboard

March 17, 2014

readmode

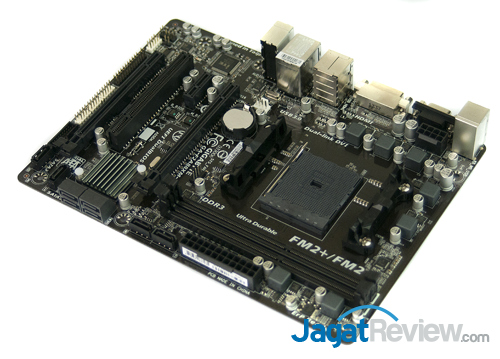

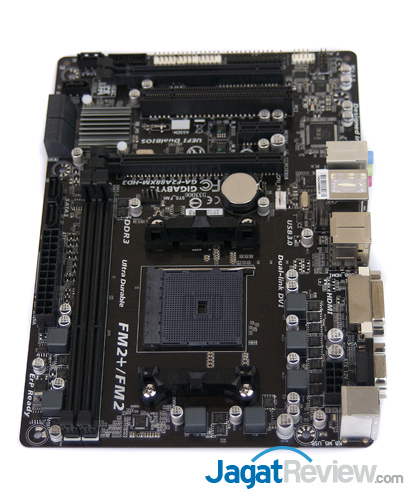

The Board

Walaupun tergolong motherboard murah, Gigabyte F2A88XM-HD3 tetap tampil elegan berkat penggunaan color scheme hitam pada setiap komponen. F2A88XM-HD3 mengusung faktor bentuk micro-ATX dengan ukuran 244 x 174 mm atau 30 mm lebih pendek di sisi lebar dibandingkan motherboard micro-ATX pada umumnya. Menariknya, Gigabyte tetap cermat meletakkan setiap komponen motherboard pada posisi yang tidak menggangu pemasangan komponen lainnya.

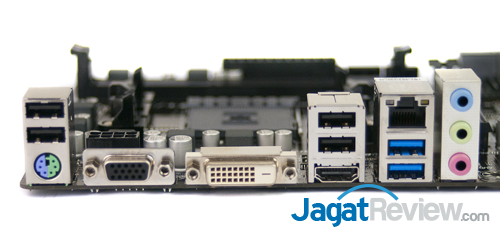

Backpanel

Backpanel I/O port F2A88XM-D3H terdiri dari:

1 x PS/2 keyboard/mouse port
1 x D-Sub port
1 x DVI-D port
1 x HDMI port
2 x USB 3.0/2.0 ports
4 x USB 2.0/1.1 ports
1 x RJ-45 port
3 x audio jacks (Line In, Line Out, Mic In)

Gigabyte menyediakan konektor D-Sub, DVI-D, dan HDMI untuk mengakomodir display output dari iGPU AMD. Motherboard ini mendukung penggunaan perangkat display 4K dengan menggunakan konektor HDMI saat prosesor AMD APU soket FM2+ digunakan. Sedangkan untuk konektor D-Sub mendukung resolusi gambar 1920×1200 piksel dan 2560×1600 piksel untuk konektor DVI-D.

Walaupun sebagian besar perangkat input saat ini hadir dengan interface USB, Gigabyte tetap memberikan konektor PS/2 untuk kalangan pengguna yang masih setia dengan keyboard serta mouse PS/2 mereka. Sementara itu untuk interface USB, terdapat empat port USB 2.0 dan dua port USB 3.0 yang diakomodir chipset A88X. Sedangkan untuk solusi audio 8-channel serta Gigabit-LAN, Gigabyte menggunakan chip dari Realtek.

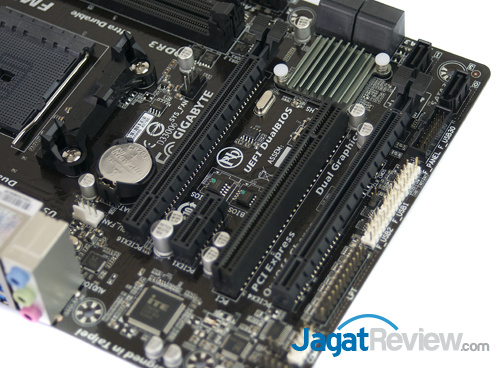

Expansion Slots

F2A88XM-HD3 menyediakan slot ekspansi sebagai berikut:

1x PCIe x16 3.0 (Run @x16)
1x PCIe x16 2.0 (Run @x4)
1x PCIe x1 2.0 (Run @x1)
1x PCI slots

Motherboard ini medukung konfigurasi multi-GPU 2-way CrossfireX dan juga Dual Graphics. Satu hal menarik adalah motherboard ini masih menyediakan slot PCI untuk mengakomodir sejumlah perangkat lawas. Motherboard AMD soket FM2+ mendukung interface PCI Express 3.0 saat prosesor soket FM2+ (Kaveri) digunakan.

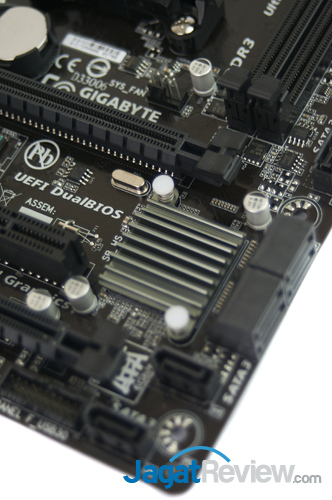

Di antara slot PCIe x16 pertama dan PCI dapat ditemukan dua chip BIOS. Feature DualBIOS memberikan rasa aman kepada pengguna karena BIOS cadangan dapat digunakan saat BIOS utama mengalami masalah.

Storage

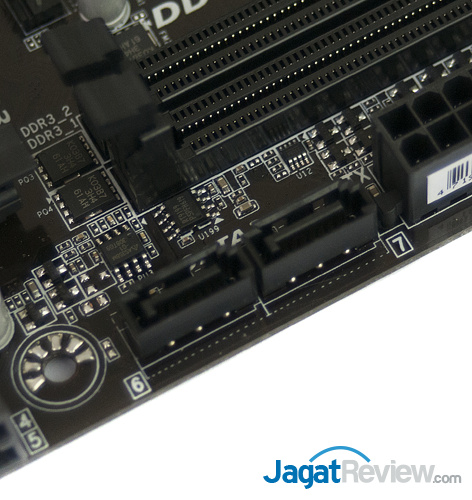

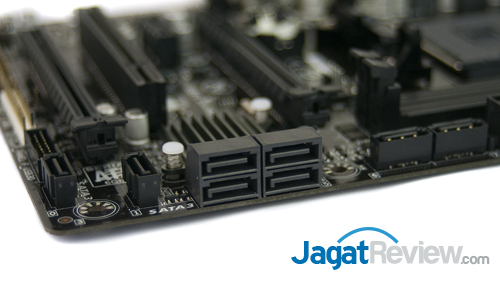

Chipset AMD A88X mampu mengakomodir delapan buah port SATA III 6 Gbps dan Gigabyte berhasil menghadirkan seluruh port tersebut. Gigabyte menempatkan delapan port SATA secara menyebar untuk mengakali sempitnya ruang pada PCB.

Header dan Onboard Button

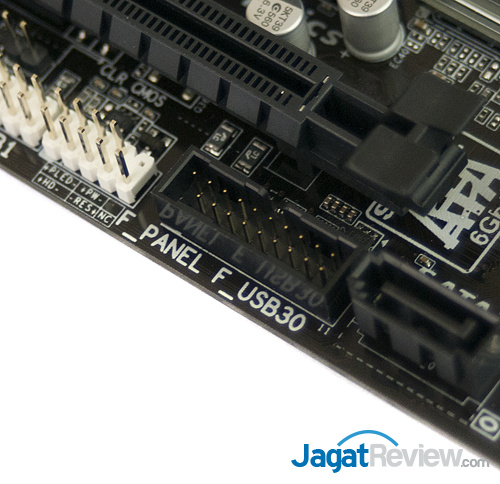

gigabyte f2a88xm-hd3 Header_USB3 — USB 3.0 header mengakomodir ekstra dua port USB 3.0

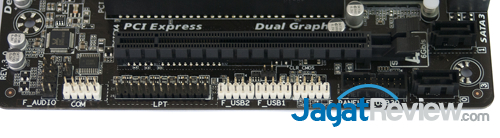

F2A88XM-HD3 menyediakan internal header sebagai berikut:

1x front panel audio header
1 x serial port header
1 x parallel port header
2x USB 2.0/1.1 headers
1x front panel header
1x USB 3.0 header

Komponen

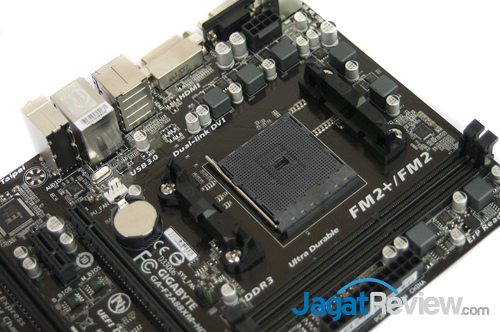

Gigabyte F2A88XM-HD3 mengadopsi soket FM2+ dan memiliki kompatibilitas dengan seluruh model prosesor AMD APU soket FM2 (Trinity & Piledriver) dan soket FM2+ (Kaveri). Motherboard ini menggunakan desain VRM 5-power power design dan telah mengadopsi komponen kualitas tinggi khas Gigabyte yaitu Ultra Durable 4 Plus. Komponen Ultra Durable 4 Plus mencakup penggunaan komponen solid capacitor, Low RDS(on) MOSFET, UEFI DualBIOS, PCB dengan humidity protection, serta chip power failure protection dan electrostatic protection. Cukup disayangkan Gigabyte tidak melengkapi komponen VRM mereka dengan heatsink. Walaupun begitu, kekurangan tersebut dapat diakali dengan menggunakan sistem pendingin prosesor yang meniupkan udara ke sekitar soket prosesor.

Gigabyte menggunakan konektor daya 8-pin untuk menjamin kecukupan asupan daya prosesor terutama saat prosesor tersebut dijalankan di atas spesifikasi clock standarnya.

Gigabyte F2A88XM-HD3 hanya menyediakan dua slot memori DDR3. Walaupun hanya dapat menggunakan dua keping RAM, motherboard ini mendukung kapasitas memori hingga 64 GB dengan kecepatan memori hingga 2400 MHz. Untuk mendapatkan kecepatan 2400 MHz diperlukan pengaturan manual melalui menu BIOS dan keping memori khusus untuk mendapatkan kecepatan setinggi itu. Motherboard ini juga mendukung memori dengan profile Intel X.M.P dan juga AMD AMP. Untuk performa maksimal, selalu gunakan konfigurasi dual-channel memory.
