Gigabyte GA-Z87X-UD5 TH: Motherboard Dengan Fitur yang Lengkap

The Board

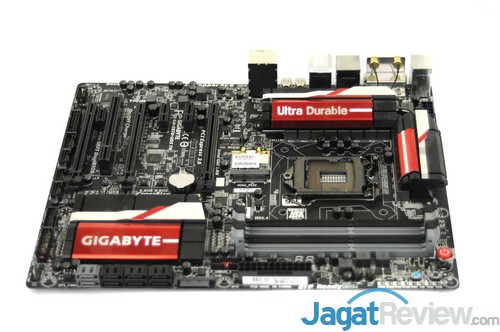

Berikut adalah penampakan motherboard GIGABYTE Z87X-UD5 TH ini:

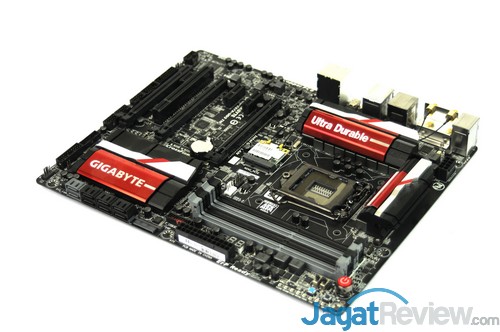

Motherboard ini menggunakan kombinasi warna hitam – putih – merah.

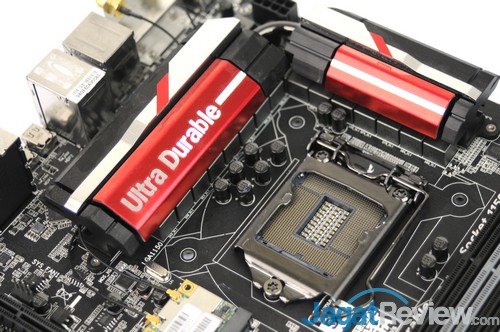

Penampakan board dari samping. Dapat kita lihat, nama fitur andalan mereka, Ultra Durable, terpampang di VRM Cooling mereka.

Motherboard ini menggunakan standar ukuran ATX, yaitu 30.5cm x 24.4cm. Motherboard ini memiliki kombinasi warna menarik serta penempatan komponen dan header yang baik, sehingga memudahkan pengguna untuk memasang berbagai komponen di motherboard ini.

Backpanel

Backpanel dari motherboard ini terdiri dari:
1. 1 x PS/2 keyboard/mouse port
2. 1 x DVI-I port
3. 1 x HDMI port
4. 2 x antenna connectors
5. 2 x Thunderbolt ports
6. 1 x optical S/PDIF Out connector
7. 6 x USB 3.0/2.0 ports
8. 1 x Ethernet port
9. 5 x audio jacks (Center/Subwoofer Speaker Out, Rear Speaker Out, Line In, Line Out, Mic In)

Konektor di backpanel cukup banyak, terdiri dari 2 buah slot untuk koneksi ke monitor, ada 2 konektor antena untuk WiFi adapter, 2 buah port thunderbolt, 1 buah optical S/PDIF, 8 buah USB 3.0, 1 Ethernet oleh Intel GbE LAN chip dan 6x audiojack Realtek ALC898 yang tergolong seri terbaru.

Expansion Slot

Gigabyte menyediakan berbagai slot ekspansi pada motherboard ini, yaitu:
1. 1 x PCI Express x16 slot, running at x16 (PCIEX16)
2. 1 x PCI Express x16 slot, running at x8 (PCIEX8)
3. 1 x PCI Express x16 slot, running at x4 (PCIEX4)
4. 2 x PCI Express x1 slots
5. 1 x PCI slot
6. 1 x mini-PCI Express slot for the wireless communication module

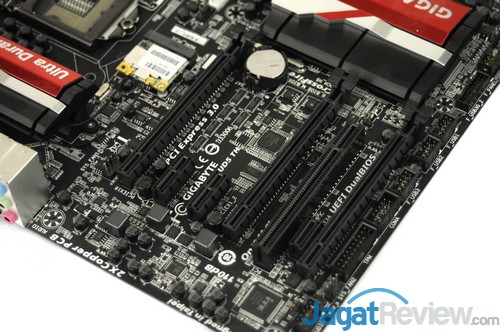

Motherboard ini mendukung pemasangan hingga 3 graphics card sekaligus. Ketika memasang lebih dari 1 graphics card, sangat disarankan untuk mengisi dulu slot PCIe x16 mulai dari yang paling dekat dari prosesor. Motherboard ini juga mempunyai 1 slot PCI, 2 PCIe x1, dan 1 buah mini PCIe untuk wireless adapter.

Storage

Motherboard ini menyediakan delapan buah SATA 6 Gb/s, 6 buah dari chipset Intel Z87 dan 2 buah port tambahan dari chip Marvell.

Header dan Onboard Button

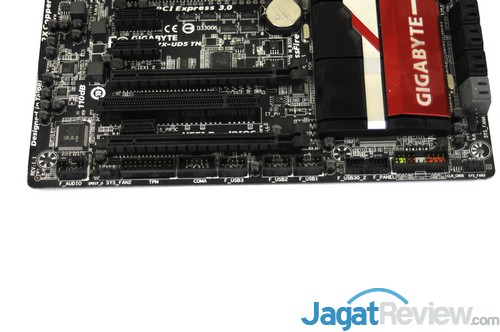

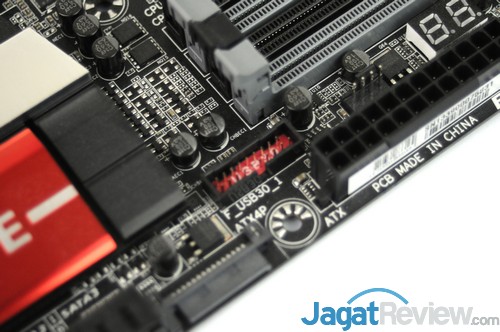

Header yang disediakan hampir mirip dengan motherboard Gigabyte lainnya. Terdapat tiga header USB 2.0, header water cooling fan, lima buah header system fan, satu header CPU fan, satu header front panel audio, satu set header front panel, dua buah header USB 3.0 dan header serial port. Terdapat juga Voltage Measurement Point untuk memonitor voltase sistem.

Untuk onboard button, terdapat BIOS switch button yang berfungsi untuk mengganti BIOS dari yang utama ke sekunder saat terjadi kelasahan pada BIOS. Power Button dan Reset Button untuk menyalakan dan me-reset sistem melalui motherboard juga tersedia. Tidak ketinggalan, Clear CMOS button untuk mereset semua konfigurasi BIOS juga tersedia.

Komponen

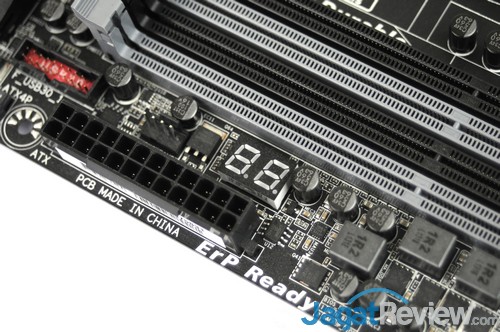

Disebelah slot power terdapat debug LED yang dapat membantu Anda saat troubleshooting.

Gigabyte memberikan Durable Black Solid Caps yang diklaim dapat bertahan hingga suhu 105 derajat Celcius dan umur panjang hingga 10.000 jam. Produsen asal Taiwan ini menggunakan IR Digital CPU Power Design, yang berfungsi untuk mengatur jalannya VRM yang ada di motherboard ini sehingga suhu operasi lebih dingin dan lebih efisien Tidak lupa, Gigabyte juga menyertakan VRM Cooling yang menarik dengan balutan warna hitam, merah, dan putih.

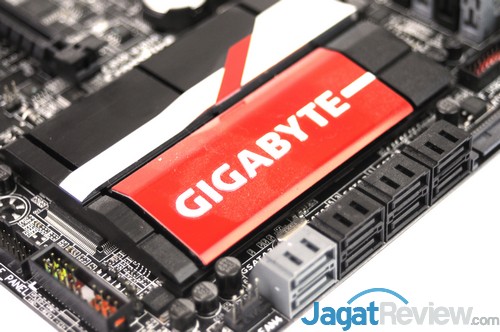

Chipset cooling mengusung logo Gigabyte.
