Review ECS H81H3-M4: Wujudkan PC Desktop Murah dengan Intel Haswell

Author

Gatot Tri Yuwono

Reading time:

Motherboard

April 8, 2014

readmode

The Board

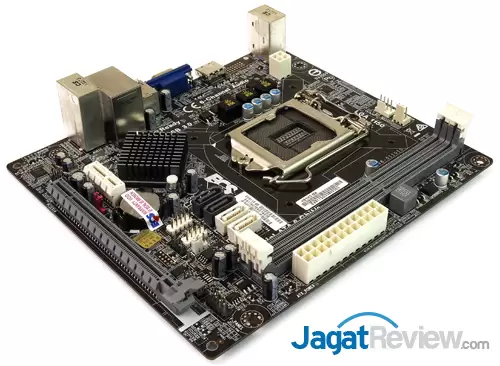

Diposisikan sebagai motherboard ekonomis untuk prosesor Intel Haswell, H81H3-M4 tampil sederhana tetapi tidak meninggalkan ciri khas motherboard ECS dengan kombinasi warna coklat pada PCB serta warna abu-abu dan putih untuk komponen di atasnya. ECS menyebutkan jika motherboard H81H3-M4 menggunakan faktor bentuk micro-ATX dengan ukuran 170 x 190 mm. Walaupun begitu, dengan ukuran seperti itu, faktor bentuk H81H3-M4 berada di antara mini-ITX (170 x 170 mm) dan mini-DTX (170 x 203 mm). Menariknya, dengan ekstra 20 mm dibandingkan mini-ITX, ECS memiliki ruang lebih untuk menambahkan sejumlah komponen pada motherboard tersebut.

Backpanel

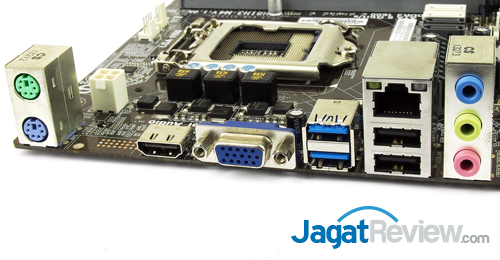

Backpanel I/O port ECS H81H3-M4 terdiri dari:

1 x PS/2 keyboard
1 x PS/2 mouse port
1 x D-Sub port
1 x HDMI port
2 x USB 3.0/2.0 ports
2 x USB 2.0/1.1 ports
1 x RJ-45 port
3 x audio jacks (Line In, Line Out, Mic In)

Walaupun tidak memberikan konektor DVI, hadirnya konektor D-Sub dan HDMI tampaknya sudah mencukupi untuk mengakomodir kalangan pengguna dengan monitor lawas dengan input analog atau monitor terbaru dimana sebagian besar sudah menyediakan konektor HDMI. Sementara itu hadirnya port PS/2 memberikan kebebasan pada kalangan pengguna untuk menentukan perangkat keyboard dan mouse yang akan digunakan apakah USB atau PS/2. Seluruh port USB pada sisi belakang diakomodir langsung oleh chipset Intel H81.

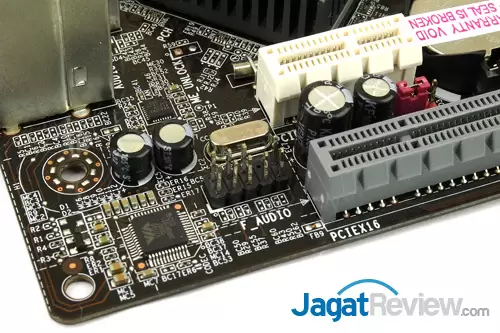

Berbeda dengan motherboard pada umumnya, ECS H81H3-M4 menggunakan chip VIA VT1705 untuk menghadirkan solusi audio 6-channel. Sementara itu solusi Gigabit Network tetap mengandalkan chip Realtek RTL8111G.

Expansion Slots

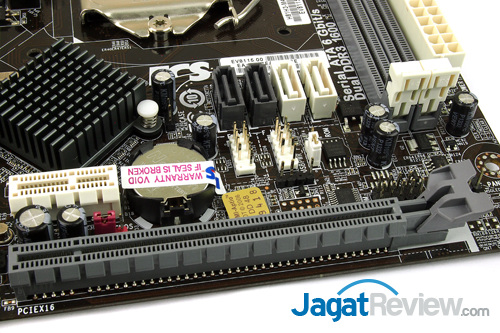

ECS H81H3-M4 menyediakan slot ekspansi sebagai berikut:

1x PCIe x16 2.0 (Run @x16)
1x PCIe x1 2.0 (Run @x1)

Sebuah slot PCIe x16 memang memberikan keleluasaan bagi pengguna untuk menambahkan graphics card add-on untuk mendapatkan performa lebih baik saat menjalankan game. Tidak hanya itu, pengguna juga dapat menambahkan perangkat tambahan seperti sound card, capture card, atau perangkat lainnya pada slot PCIe x1.

Storage

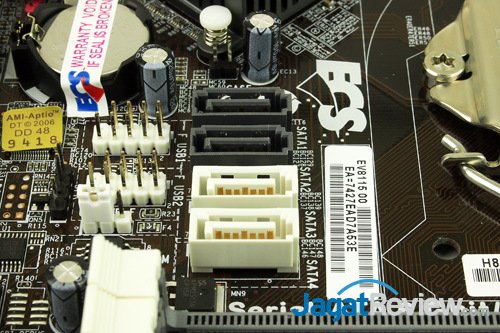

ECS H81H3-M4 menyediakan dua port SATA III 6Gbps (abu-abu) dan dua port SATA II 3Gbps (putih).

Header dan Onboard Button

ECS H81H3-M4 menyediakan internal header sebagai berikut:

2x USB 2.0 header
1x Speaker header
1x Serial Port header (COM)
1x Front Panel header

Komponen

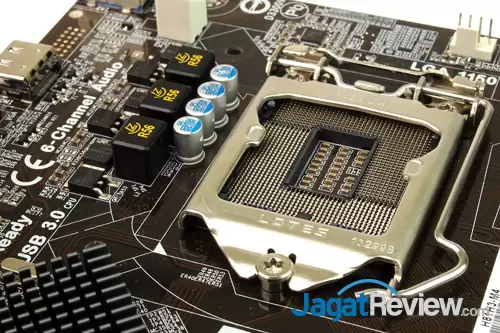

ECS H81H3-M4 mengadopsi soket LGA1150 dan memiliki kompatibilitas dengan seluruh model prosesor Intel Core i, Pentium, serta Celeron dengan arsitektur Haswell. Motherboard tersebut menggunakan desain VRM 3-power power design dan telah mengadopsi komponen Durathon Technology (Triple Density PCB, Solid Capacitor). Tidak hanya itu Durathon Technology juga menjamin motherboard ini mampu bekerja pada kondisi normal pada rentang temperatur -10 °C hingga 50 °C. Cukup disayangkan, ECS tidak melengkapi komponen VRM mereka dengan heatsink. Walaupun begitu, kekurangan tersebut dapat diakali dengan menggunakan sistem pendingin prosesor yang meniupkan udara ke sekitar soket prosesor.

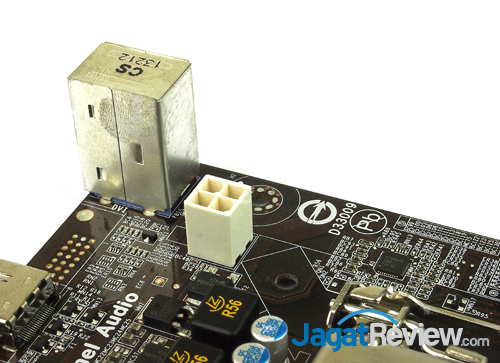

ECS H81H3-M4 menggunakan konektor daya 4-pin untuk menyuplai daya ke prosesor. Mengingat prosesor akan selalu berjalan pada spesifikasi clock default, penggunaan tipe konektor daya tersebut dirasa sudah mencukupi.

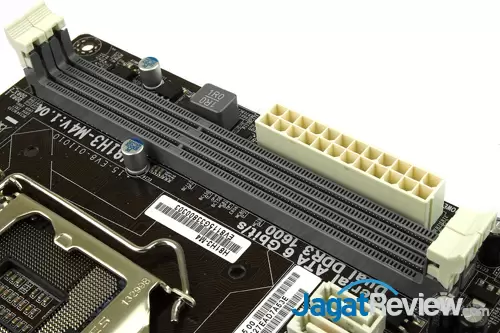

ECS H81H3-M4 menyediakan dua slot memori DDR3 dengan kemampuan menampung memori hingga kapasitas 16GB (8GB per keping) dan kecepatan hingga 1600 MHz. Penggunaan konfigurasi memori dual channel dengan kecepatan maksimal sangat disarankan untuk menjamin performa sistem pada kondisi maksimal.
