Lebih Dekat dengan ASRock Z87 Extreme 4

Motherboard ASRock Z87 Extreme Series memiliki berbagai model, mulai dari Z87 Extreme3, hingga Z87 Extreme11/AC (untuk lebih jelas mengenai perbedaannya anda dapat melihat link berikut ini). Terlihat disana bahwa Extreme4 menawarkan spesifikasi yang tidak jauh berbeda dari ‘kakak-kakak’-nya(kecuali bagian perlengkapan dan opsi ekspansi), dan seperti yang kami sebut di halaman sebelumnya, spesifikasi tersebut cukup menarik jika melihat harga yang ditawarkan. Mari kita lihat ASRock Z87 Extreme4 lebih dekat:

Bentuk Fisik

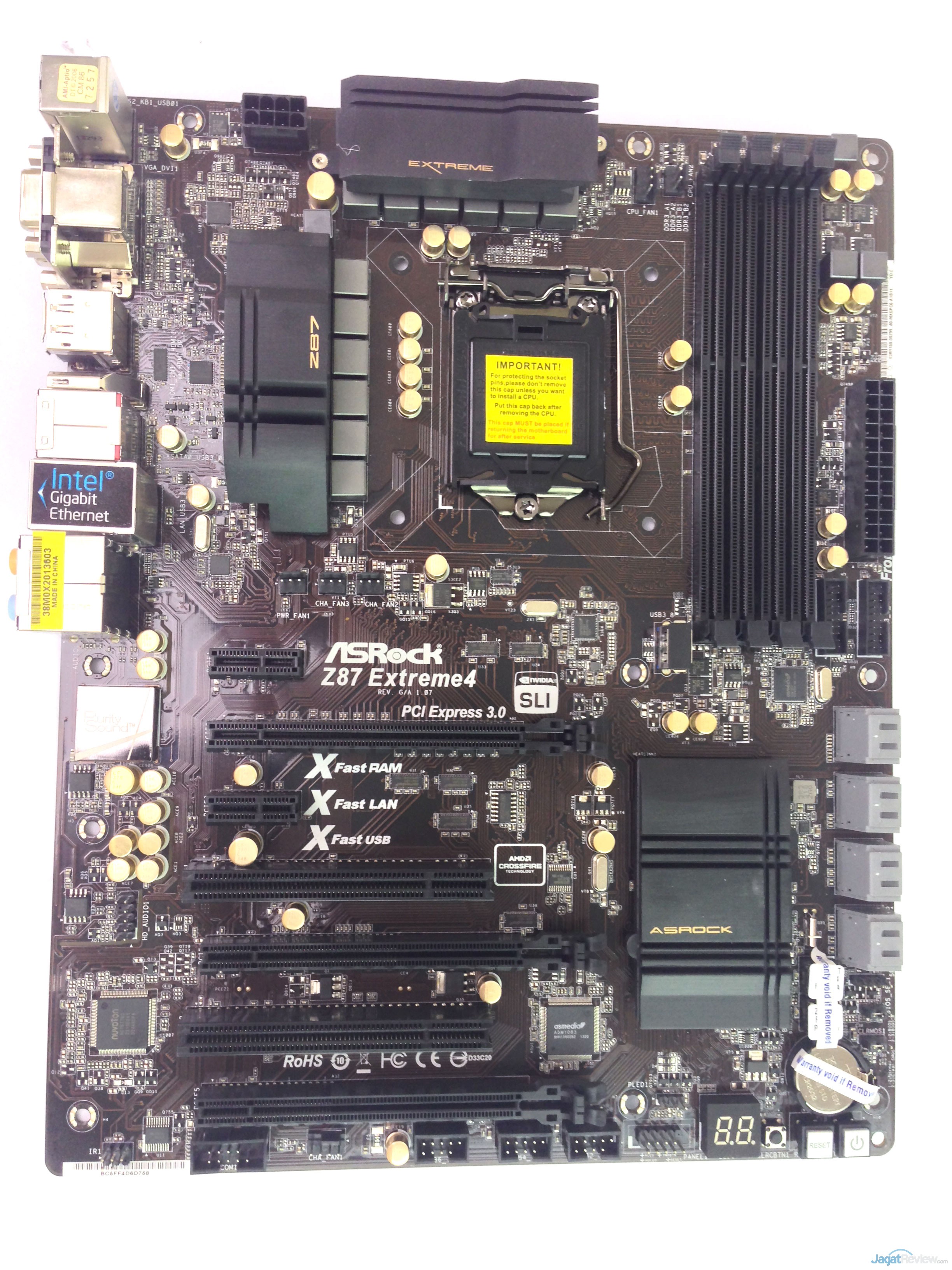

Editted IMG_1846 — Gambar keseluruhan bagian atas motherboard

Editted IMG_1848 — 3 buah PCI-E 3.0 x16 yang diberikan menunjukkan dukungan penggunaan hingga 3-Way SLI/CFX

Editted IMG_1852 — 12-Phase VRM yang mensuplai daya ke CPU

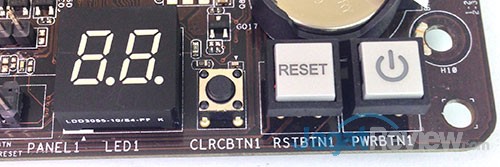

Debug LED, CLR_BTN, Reset Button, dan Power Button yang beradadi bagian bawah kanan motherboard. Tambahan yang sederhana namun SANGAT berguna bagi saat melakukan overclocking.

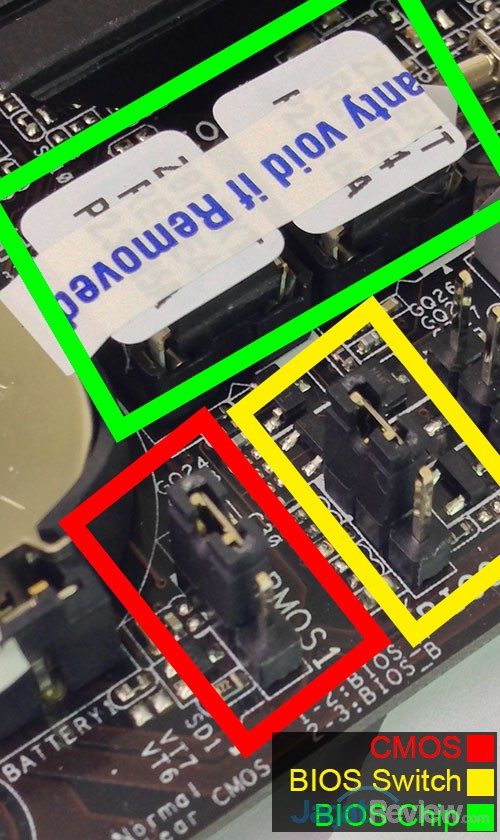

Salah satu fitur yang akan dicari-cari para overclocker ketika troubleshooting, Jumper Clear CMOS, dan Jumper Select BIOS :) — Salah satu fitur yang akan dicari-cari para overclocker ketika troubleshooting, Jumper Clear CMOS, dan Jumper Select BIOS 🙂

Sejauh ini, fitur yang terlihat menonjol adalah adanya Debug LED, Tombol Power On/Off, Clear CMOS Button, dan juga pemilihan BIOS melalui jumper (BIOS Select Jumper). Pada motherboard kelas menengah ke bawah, biasanya fitur-fitur itu tidak tersedia, namun ASRock Z87 Extreme4 memiliki fungsi-fungsi tersebut yang tentu akan berguna saat proses troubleshooting. Kami tidak sempat melihat lebih dekat akan komponen-komponen pada rangkaian VRM(Voltage Regulator Module) yang digunakan, namun desain VRM 12-phase yang digunakan ASRock nampaknya masih cukup memadai untuk mensuplai daya ke VCCIN CPU pada skenario overclocking.

Software Tuning

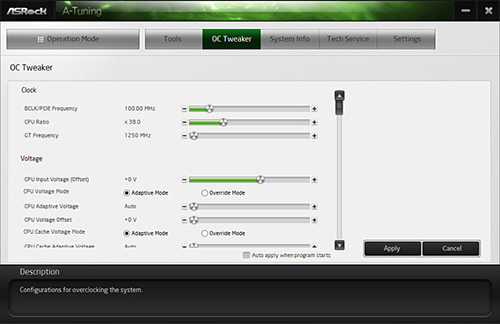

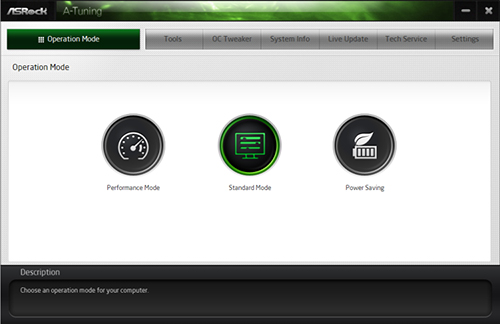

ASRock menyertakan software tuning sederhana untuk melakukan overclocking on-the-fly saat sistem berada di OS, yang dinamakan ASRock A-Tuning. Berikut ini penampilan dari software tersebut A-Tuning_02 ASRock A-Tuning memiliki banyak pengaturan parameter sistem yang bisa digunakan untuk fine-tuning sistem pada OS, mulai dari Base Clock(BCLK), hingga ke semua voltage yang ada pada Prosesor dan Memori.
