The Board

Nah, berikut ini penampilan dari MSI GAMING 7:

*resolusi tinggi,klik untuk memperbesar* — *resolusi tinggi, klik untuk memperbesar*

Yang langsung terlihat dari mata kami adalah penggunaan PCB berwarna Matte Black.

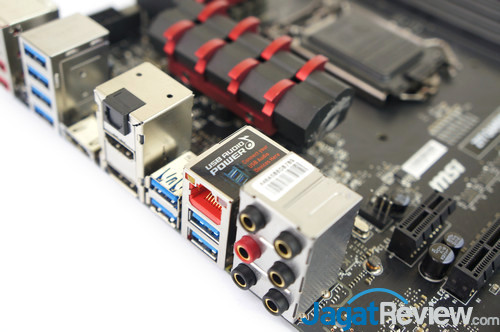

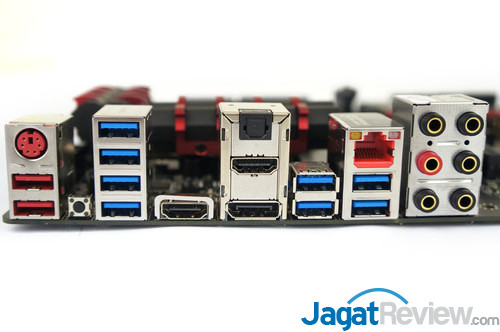

IO Panel

Pada bagian I/O, terlihat jumlah USB 3.0 Port yang disertakan amat banyak, yakni 8(delapan) Port! Berikutnya ada 2x USB 2.0 port, PS/2 Port, 2x HDMI, 1x Optical Out, sebuah DisplayPort, LAN RJ-45, dan juga sejumlah konektor audio analog. Tidak lupa, disini MSI menggunakan solusi LAN dari Killer E2205 seperti yang biasanya mereka gunakan pada motherboard seri Gaming.

Audio

Pada GAMING 7, nampaknya MSI cukup serius menggarap bagian Audio-nya. Yang pertama, MSI memberikan USB Audio Power, sebuah USB yang voltage 5V-nya diklaim lebih stabil dari konektor USB biasa, sehingga bisa memberikan kualitas yang lebih baik bagi USB Headset dan dan USB Audio DAC.

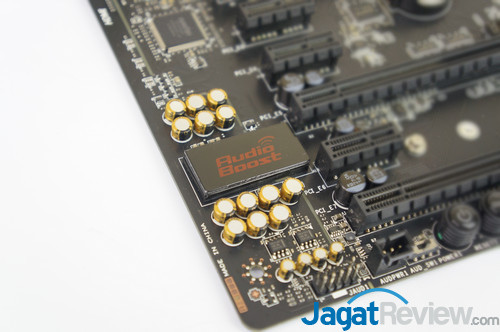

Berikutnya, MSI menerapkan solusi Audio bernama MSI Audio Boost 2, yang menggunakan berbagai desain khusus untuk memberikan kualitas audio ekstra, antara lain:

Isolated Audio PCB: MSI mengklaim bahwa mereka menempatkan semua komponen audio pada sebuah layer PCB tersendiri, untuk memberikan interferensi minimal
Sound Blaster Cinema 2: Sebuah Audio control panel yang mengijinkan penggunanya untuk melakukan berbagai kustomisasi fungsi audio untuk menyesuaikan dengan kebutuhan.
Dual Amplifiers: MSI memberikan dua buah Texas Instruments OPA1652 Op-Amp, dengan tujuan memberikan amplifikasi yang dibutuhkan pada IO bagian belakang dan juga konektor front panel audio, misalnya untuk pemilik headphone dengan impedance 600 Ohm. Pada IO Panel, port yang mendapat dedicated amplified output ditandai dengan warna merah.
Audio-Grade Capacitor: MSI Menggunakan Nichicon Japanese Capacitor pada bagian audio-nya, yang diklaim bisa memberi kualitas audio lebih baik.

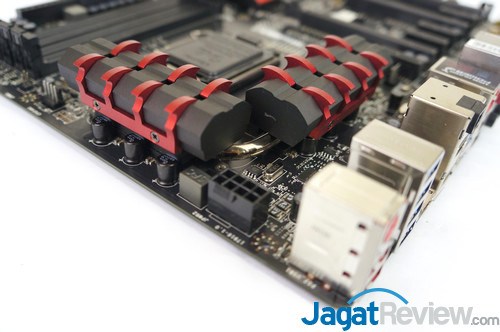

VRM (Voltage Regulator Module)

Heatsink

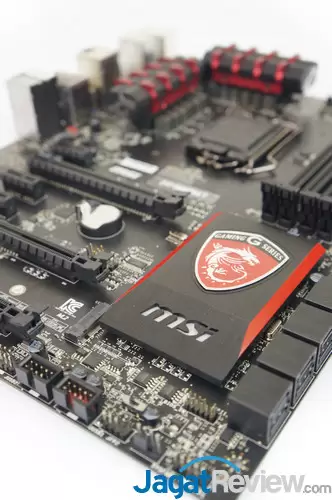

GAMING7_16_ed — Heatsink PCH (chipset), dengan desain baru yang menonjolkan logo ‘MSI GAMING Series’

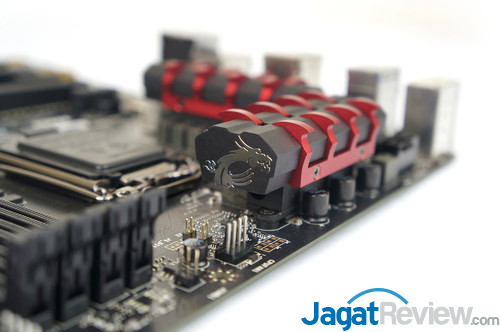

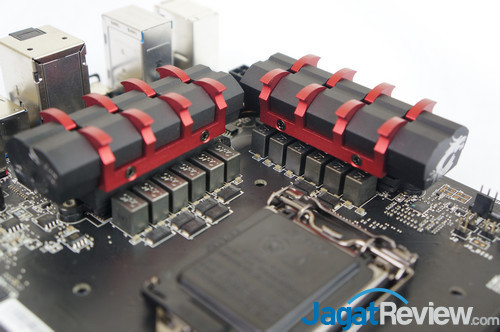

GAMING7_18_ed — Pada pendingin MOSFET pada VRM, MSI menggunakan heatpipe dengan konsep desain ‘Dragon Claw’.

Slot Ekspansi

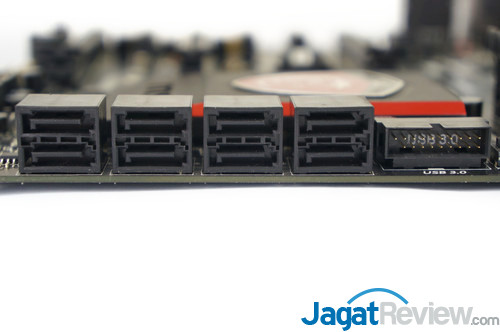

GAMING7_23_ed — 8x SATA 6Gbps, dan USB 3.0 Front Panel

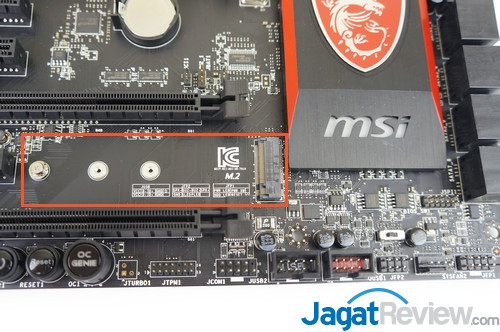

GAMING7_24_ed — M.2 port untuk antarmuka perangkat storage ekstra cepat (10Gbps)

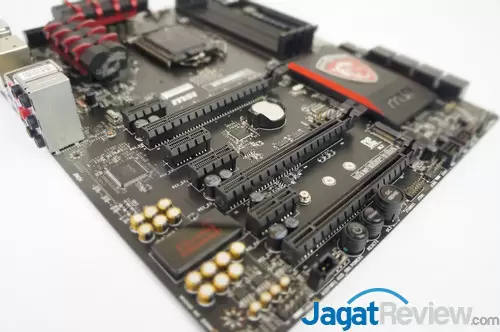

GAMING7_28_ed — PCIe Port yang diberikan, ada 4 buah PCIe x1, dan 3 buah PCIe x16 (2 slot terakhir hanya memiliki konektivitas 8x)

Fitur Pelengkap

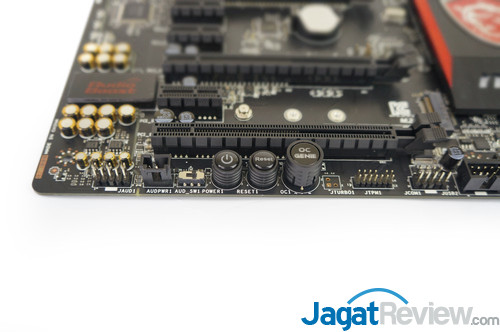

GAMING7_25_ed — Tombol ON/OFF, Reset, dan OC Genie

GAMING7_26_ed — Berbagai konektor front panel, dan juga sebuah BIOS Switch

Penutup

Perkembangan yang pesat pada industri PC gaming tentunya membuat semakin banyak vendor hardware tertarik untuk membuat berbagai komponen dan periferal gaming. Motherboard MSI Next-Gen GAMING 7 menunjukkan bahwa MSI ingin semakin serius merancang gaming-oriented motherboard-nya.

Sebagai catatan tambahan, fokus pada sisi Audio di motherboard GAMING 7 ini adalah salah satu hal yang menurut kami cukup menarik, karena dalam beberapa tahun belakangan ini sebagian motherboard yang menyandang seri ‘gaming’ juga mendapat perhatian ekstra di bagian Audionya.

Apakah MSI GAMING 7 bisa menarik hati para Gamer ? Mari tunggu review lengkapnya, hanya di JagatReview!
