Hands-on Gigabyte GA-Z97X-SOC Force

Uji Overclocking (sangat) singkat

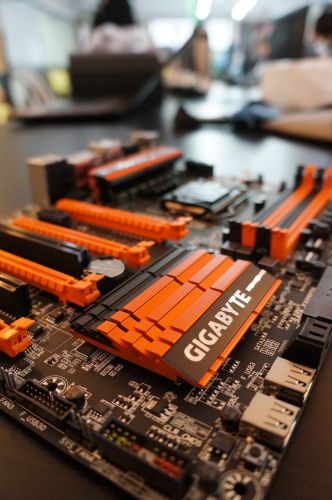

Di Computex 2014 kemarin, kesempatan menjajal motherboard GA-Z97X-SOC Force tidak kami sia-siakan begitu saja. Meski waktu kami sangat pendek, kami ingin melihat kemampuan overclocking motherboard ini, setidaknya pada bagian overclocking Memori DDR3, karena Gigabyte nampaknya memfokuskan semua upaya mereka untuk meningkatkan kemampuan overclocking memori pada Z97X-SOC Force. Berikut ini hasil pengujiannya:

Hardware

• CPU: Core i7-4790K “Devil’s Canyon” Engineering sample
• Motherboard: Gigabyte Z97X-SOC Force, F5 BIOS
• RAM: Avexir Core Series DDR3-3000C12, 1 x4GB single channel
• VGA: Galaxy GT630
• SSD: Kingston HyperX 120GB
• PSU: CoolerMaster V1200



BIOS Setting

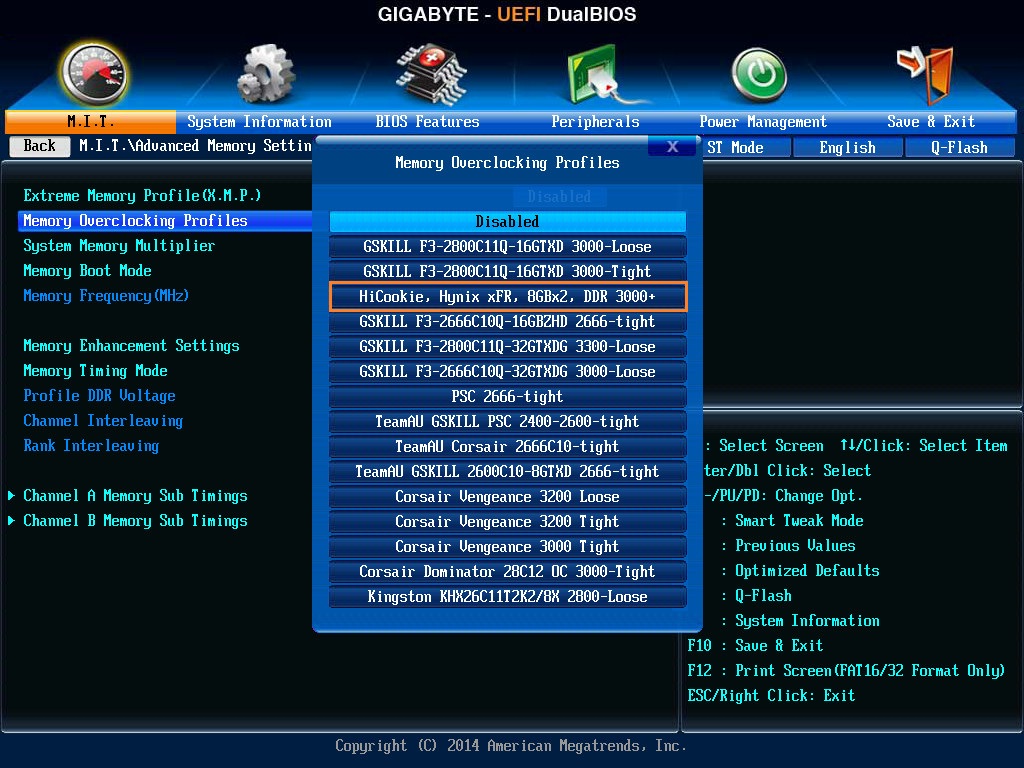

Kebanyakan motherboard seri overclock dari berbagai vendor sudah menanamkan beberapa profil overclocking untuk memudahkan para overclocker. Disini, motherboard Gigabyte Z97X-SOC Force memberikan lumayan banyak profil untuk overclocking memori. Kami menguji salah satu profil tersebut, yang diberi nama sesuai pencipta motherboard ini, yakni ‘HiCookie, Hynix xFR’

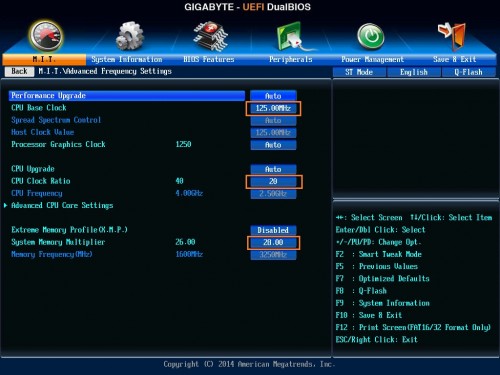

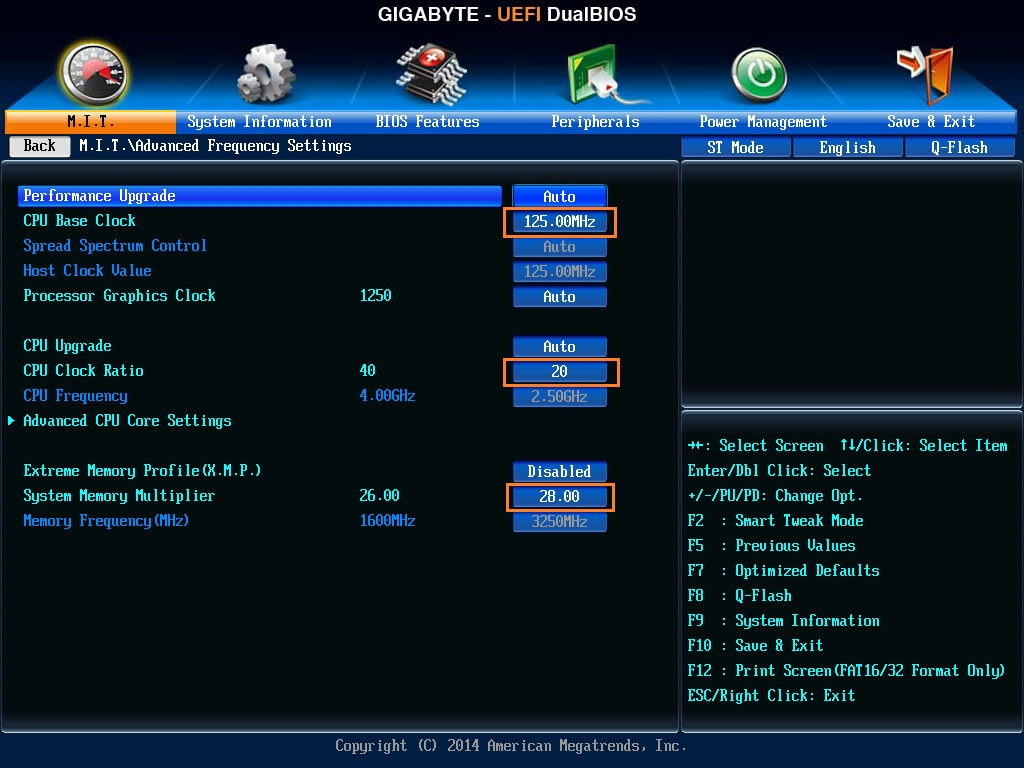

Berikutnya, kami mengoverclock BCLK menjadi 125Mhz, dan sedikit menurunkan CPU Multiplier menjadi 20x untuk menjaga kestabilan. Dan juga men-setting beberapa tegangan, seperti tegangan RAM, diset pada 1.85V, lalu tegangan CPU SA, IOA, dan IOD, masing-masing +200mV, +250mV, +300mV (SA, IOA, IOD). Kami juga sedikit melonggarkan timing pada memori ke 14-31-31-63 2T untuk memastikan memori ini bisa mencapai clock tertingginya. Sebagai catatan tambahan semua subtiming masih dibiarkan pada AUTO, tidak diubah sama sekali.

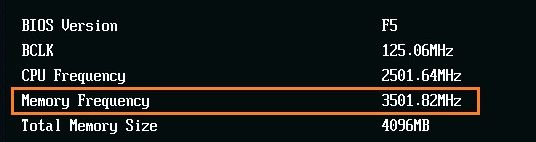

Dengan setting seperti diatas, kami mendapat hasil cukup mengejutkan, karena sistem dengan mudahnya melakukan booting pada keadaan DDR3-3500 :

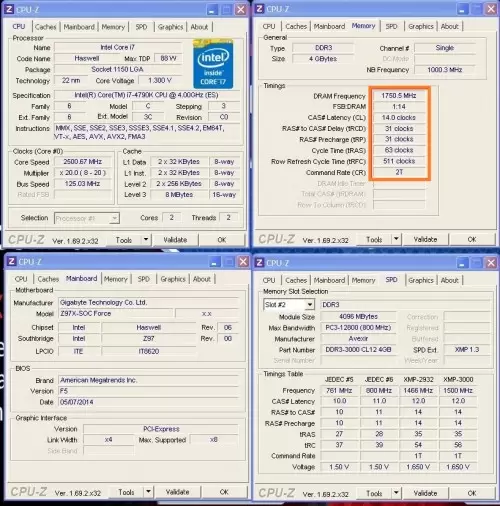

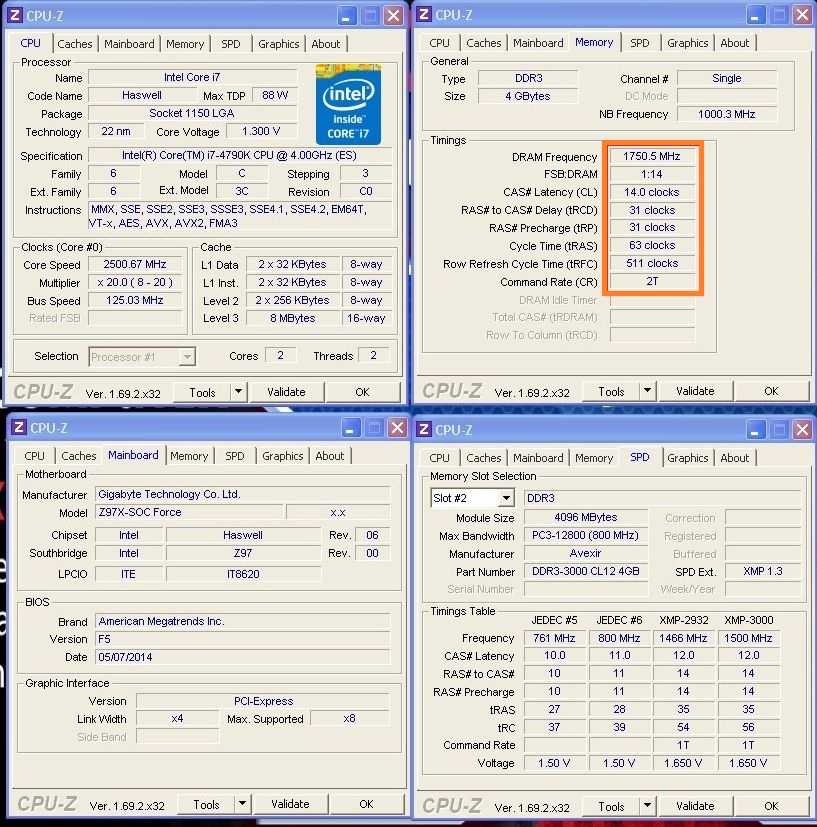

Di setting DDR3-3500, memori kami pun masih cukup stabil untuk bisa memasuki OS dan menjalankan validasi CPU-Z:

Detail URL validasi CPU-Z lengkapnya bisa anda lihat disini.

Pencapaian DDR3-3500 dengan CPU dan RAM masih menggunakan aircooling termasuk nilai yang cukup tinggi, apalagi kecepatan ini didapat langsung pada Boot, tidak melalui fine-tuning BCLK di OS. Perlu diketahui, meskipun overclocking memori kadang bergantung pada kualitas IC dari memori, serta juga kualitas dari integrated memory controller(IMC) di CPU, motherboard tetap memiliki peranan penting. Mulai dari suplai daya yang bersih ke memori, desain PCB interconnect antara CPU ke RAM yang lebih baik, hingga ke optimalisasi BIOS untuk mengijinkan booting dengan kecepatan RAM begitu tinggi.



Kesimpulan Sementara

Melihat dari desain dan segala macam perlengkapan dan fitur ekstra yang diberikan Gigabyte kepadanya, GA-Z97X-SOC Force bisa dibilang merupakan penyempurnaan dari Gigabyte OC Series sebelumnya, GA-Z87X-OC, yang pernah kami review disini. Sejauh ini, peningkatan overclock yang cukup terasa pada motherboard Z97X-SOC Force adalah kemampuan overclocking memorinya. Banyak overclocker yang merasakan peningkatan overclock di bagian memori pada Z97X-SOC Force mengatakan bahwa semua ini terjadi berkat penggunaan SMT-DIMM dan desain jalur PCB yang mengijinkan transmisi sinyal lebih baik. Apakah hal tersebut benar adanya, tentu perlu dikaji lebih lanjut.

Sekarang, berakhirlah sudah hands-on singkat akan Gigabyte Z97X-SOC Force dari kami. Kami percaya bahwa screenshot saja tidak cukup untuk menggambarkan kualitas dari Z97X-SOC Force, maka dari itu kami akan menyajikan beragam pengujian overclocking yang jauh lebih lengkap dan komprehensif, pada waktu mendatang. Sampai jumpa!



Informasi Tambahan – Z97X SOC Force LN2

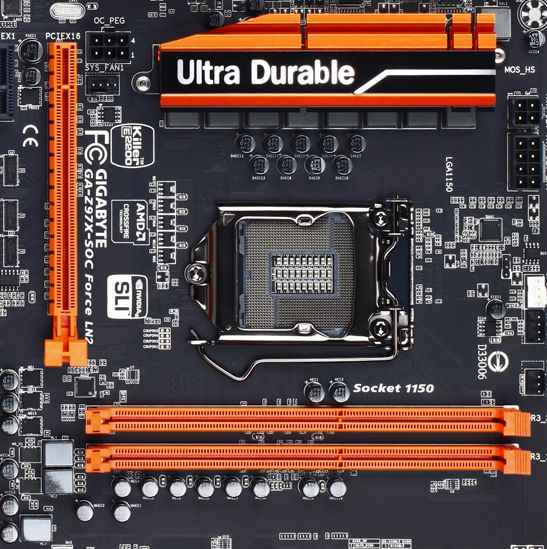

Gigabyte mendesain versi ‘spesial’ dari GA-Z97X-SOC Force, yakni GA-Z97X-SOC Force LN2, yang memiliki desain khusus yakni tidak adanya lubang CPU socket mounting untuk (lagi-lagi) meningkatkan kualitas interkoneksi antara CPU dan DRAM, dan mendekatkan jarak antara slot DIMM ke CPU:

Mungkin desain SOC Force LN2 terlihat absurd dan tidak masuk akal, namun Gigabyte melakukan ini demi memecahkan rekor dunia frekuensi DDR3 pada ajang Computex 2014, dengan pencapaian lebih dari DDR3-4500!
