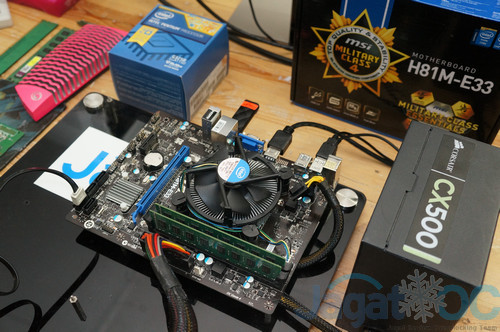

Spesifikasi Testbed

Berikut ini hardware yang digunakan dalam pengujian:

Prosesor: Intel Pentium G3258 Anniversary Edition
Motherboard: MSI H81M-E33, BIOS v6.6 Official
RAM: Kingston ValueRam(KVR) DDR3-1333 2x 2GB (total 4GB)
VGA: Integrated – Intel HD Graphics
SSD: Kingston HyperX 3K 120GB
PSU: Corsair CX 500W
HSF: Intel Stock Cooling
OS: Windows 7 64-bit SP1

Di pengujian ini, kami memasangkan beberapa hardware yang ‘tidak biasa’ kami gunakan untuk menyesuaikan PC ini dengan kelasnya, yakni kelas midrange ke bawah. Berikut penjelasannya:

– RAM Kingston KVR DDR3-1333 2 x 2GB digunakan untuk menggambarkan RAM kelas value yang dipilih pengguna dengan dana terbatas. Kecepatan DDR3-1333 tidak akan menjadi masalah pada penggunaan prosesor kelas Pentium G3258 karena Prosesor Pentium pada motherboard berchipset selain Z-series hanya akan memiliki opsi penggunaan RAM DDR3-1333 atau DDR3-1400.

– Intel HD Graphics merupakan Integrated Graphics(IGP)/ Kartu Grafis terintegrasi yang terdapat pada G3258. Dibanding kebanyakan kartu grafis add-on, kemampuan IGP Intel HD Graphics memang terbatas. Namun demikian, GPU gratis yang tertanam pada prosesor tersebut bisa di-overclock juga, dan berpotensi memberi performa yang lumayan, setidaknya untuk bermain game 3D ringan.

– Awalnya kami ingin menggunakan hanya HDD (bukan SSD), tetapi pengujian dengan HDD selalu membuat kami harus mengulang banyak sekali tes karena variasi setiap run yang besar. Untuk itu, kami terpaksa menggunakan SSD untuk menjaga supaya hasil tes tidak terlalu jauh bervariasi (dan menjaga ‘kewarasan’ reviewer-nya! :p)

– Intel Stock Cooling(HSF) yang diberikan secara cuma-cuma sudah cukup memadai untuk meng-overclock Pentium G3258, sehingga kami tidak akan menggunakan cooler 3rd party di praktik overclocking ini

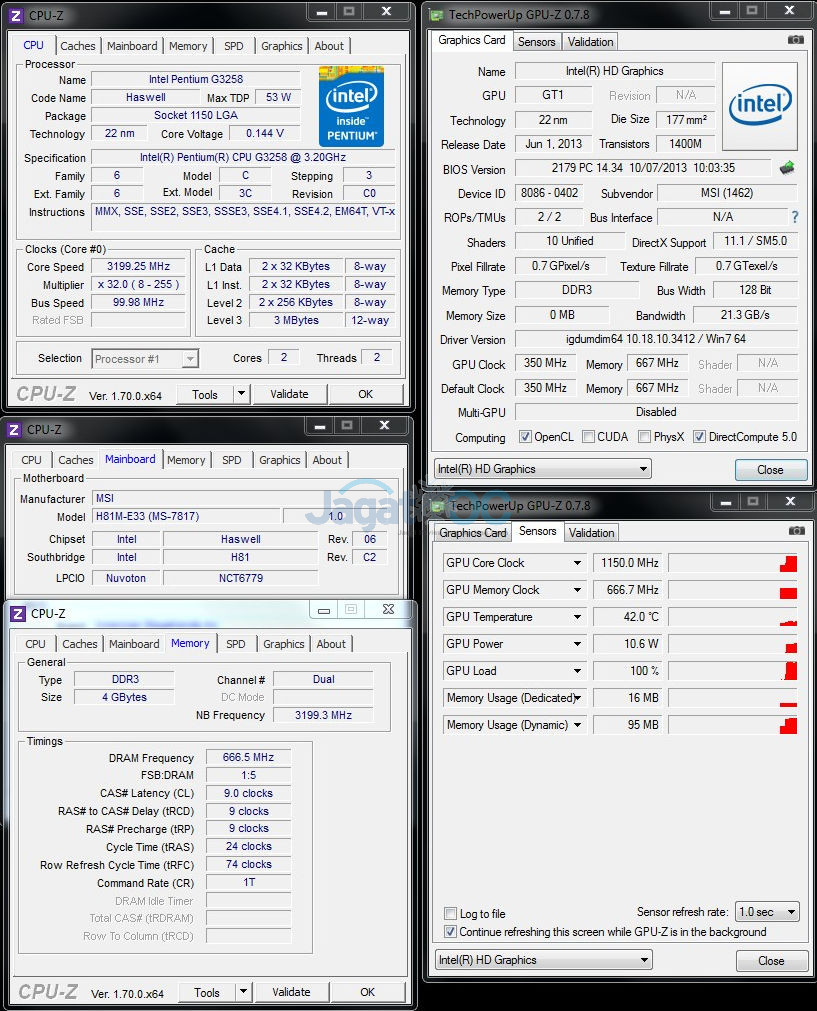

Berikut screenshot spesifikasi sistem lengkap kami dalam keadaan default, seperti yang dilaporkan CPU-Z dan GPU-Z:

Summary_default — *klik untuk memperbesar*

Start Overclock!

Sekarang, kami akan membeberkan setting yang kami gunakan dalam pengujian ini langkah demi langkah. Perlu dicatat juga bahwa setting yang kami lakukan dibuat berdasarkan apa yang kami uji di lab, hasil Anda bisa saja berbeda. Semua setting voltase yang ada disini masih masuk taraf aman dan bisa diaplikasikan sehari-hari.

Memilih Prosesor – Yang terburuk dari 10

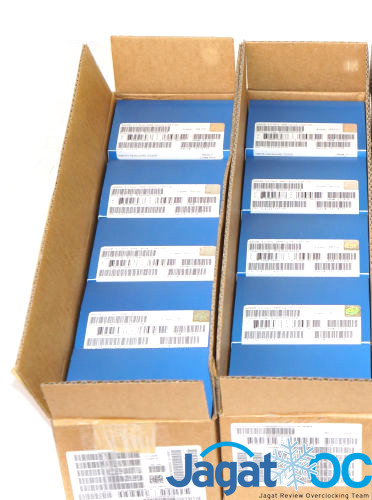

Sebelum pengujian temperatur dilakukan, kami melakukan uji overclocking singkat pada 10 (sepuluh) CPU yang ada di Lab, dan mencari yang terburuk overclockability-nya. Kami melakukan hal ini supaya hasil overclocking yang kami lakukan dapat setidaknya mencerminkan kemampuan overclocking dari kebanyakan prosesor Pentium G3258 di luar sana, bahkan yang memiliki oc-ability terburuk sekalipun.

Setelah menguji semua CPU, kami mendapati bahwa semua prosesor kami bisa berjalan pada clock 4200-4300 Mhz, yang berbeda adalah kebutuhan tegangan (VCore)-nya. Prosesor paling buruk di tempat kami bisa menjalankan uji stabilitas pada clock 4300 MHz, dan membutuhkan VCore 1.25V untuk bisa stabil. Ini yang akan menjadi target kecepatan kami.

Catatan: bagi Anda yang sama sekali baru pada overclocking prosesor Pentium G3258 atau belum pernah melakukan overclocking pada prosesor Intel Haswell sama sekali, kami sangat menyarankan anda membaca artikel Haswell Overclocking Guide kami sebagai referensi.

Step-by-step setting 1 : CPU OC

Langkah pertama adalah melakukan overclock pada CPU-nya. Yang kami lakukan di BIOS adalah:

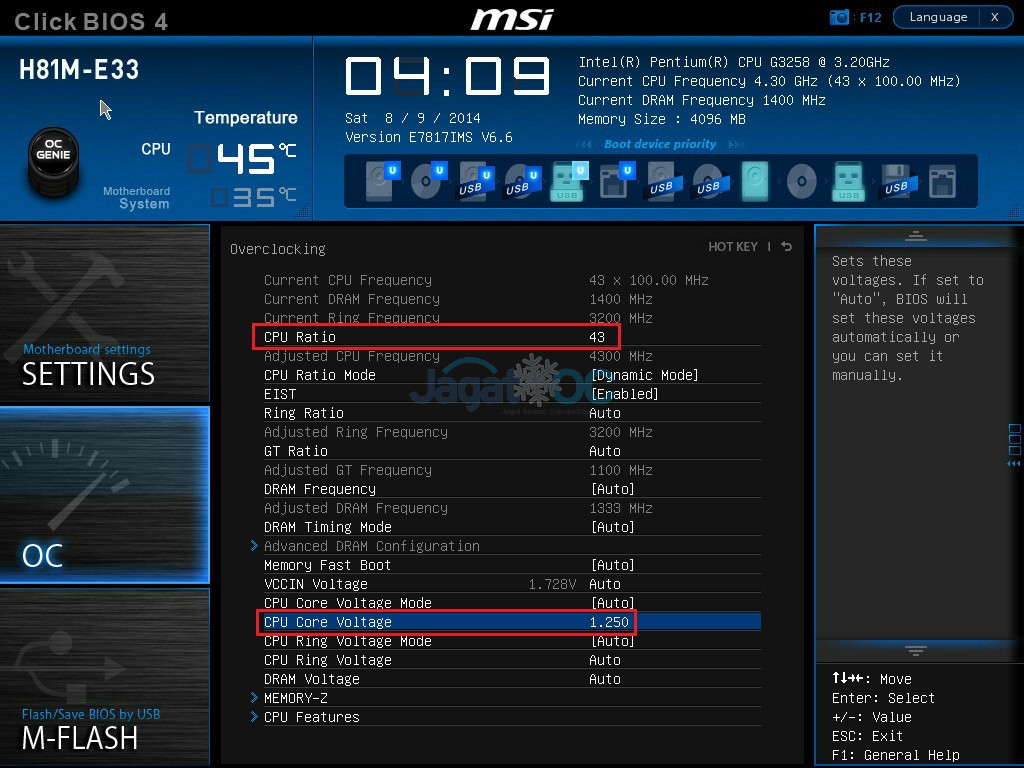

Mengubah CPU Ratio menjadi ‘43‘, pastikan CPU Ratio Mode ada pada ‘Dynamic’, dan BUKAN ‘Fixed’.
Men-setting CPU Core Voltage menjadi 1.25V

Berikut screenshot BIOSnya *klik untuk memperbesar*:

Jika Anda menggunakan add-on GPU dan tidak menginginkan overclock IGP-nya, anda bisa men-skip setting ke 2.

Step-by-step Setting 2: iGP OC

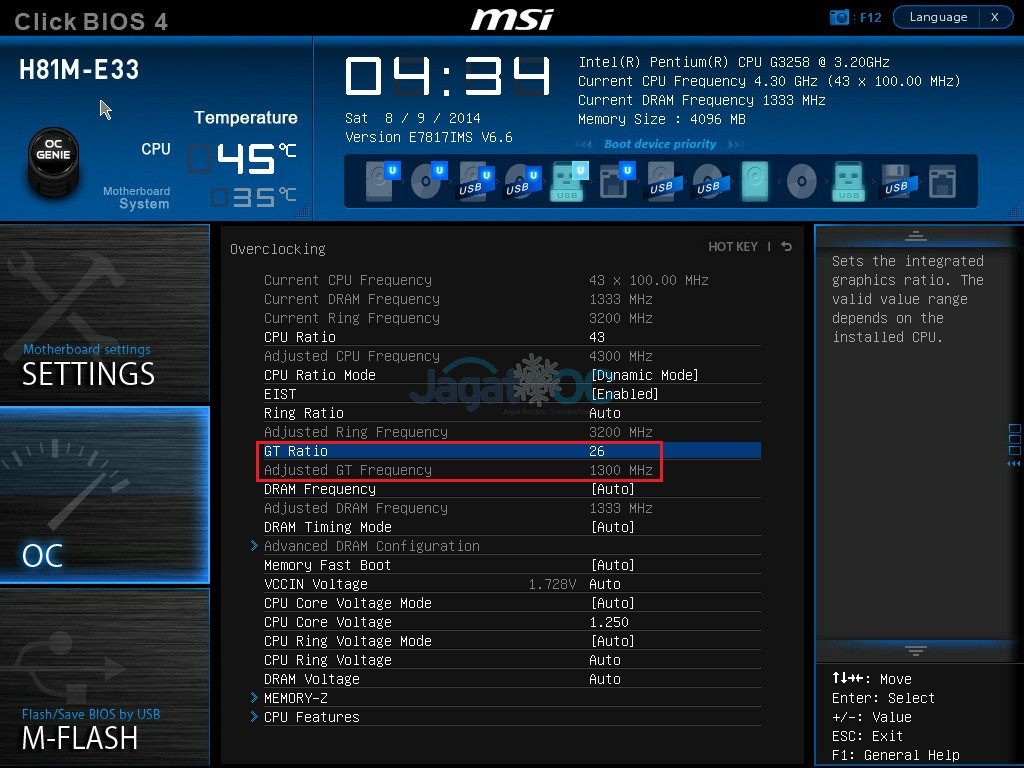

Jika Anda ingin melakukan overclocking pada IGP, Setting ‘GT Ratio’ pada ‘26‘, ini akan menghasilkan clock IGP sebesar 1300Mhz. Berikut screenshot BIOSnya *klik untuk memperbesar*

Perlu diketahui, MSI H81M-E33 tidak memberkan opsi tegangan IGP, sehingga overclocking IGP yang bisa dilakukan memang akan terbatas.

Step-by-step Setting 3: RAM Optimization

*jika Anda tidak ingin mengubah setting memori, anda bisa mengabaikan step ini*

Performa memori yang tinggi kadang-kadang diperlukan, terutama bagi sistem yang menggunakan IGP. Chipset non-Z series seperti H81 hanya akan memberikan opsi maksimal DDR3-1400 pada Pentium G3258. Jika Anda kurang puas dengan kecepatan DDR3-1333, anda bisa membuat memori anda sedikit lebih optimal dengan melakukan setting seperti dibawah ini:

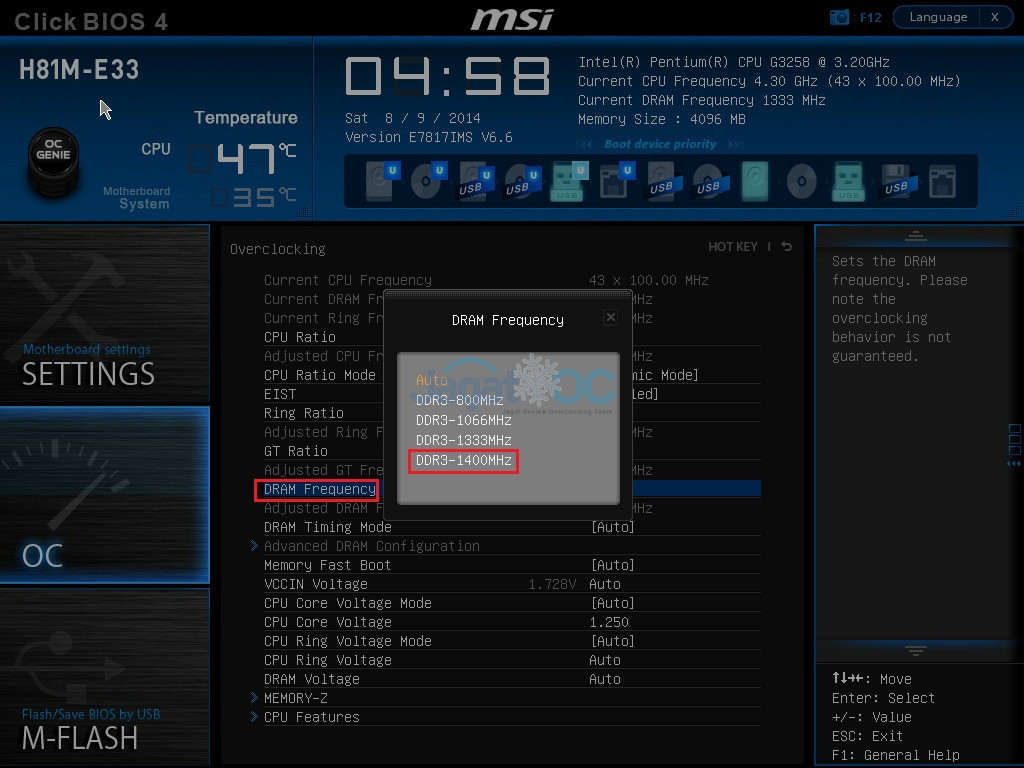

Set DRAM Frequency ke ‘1400Mhz‘

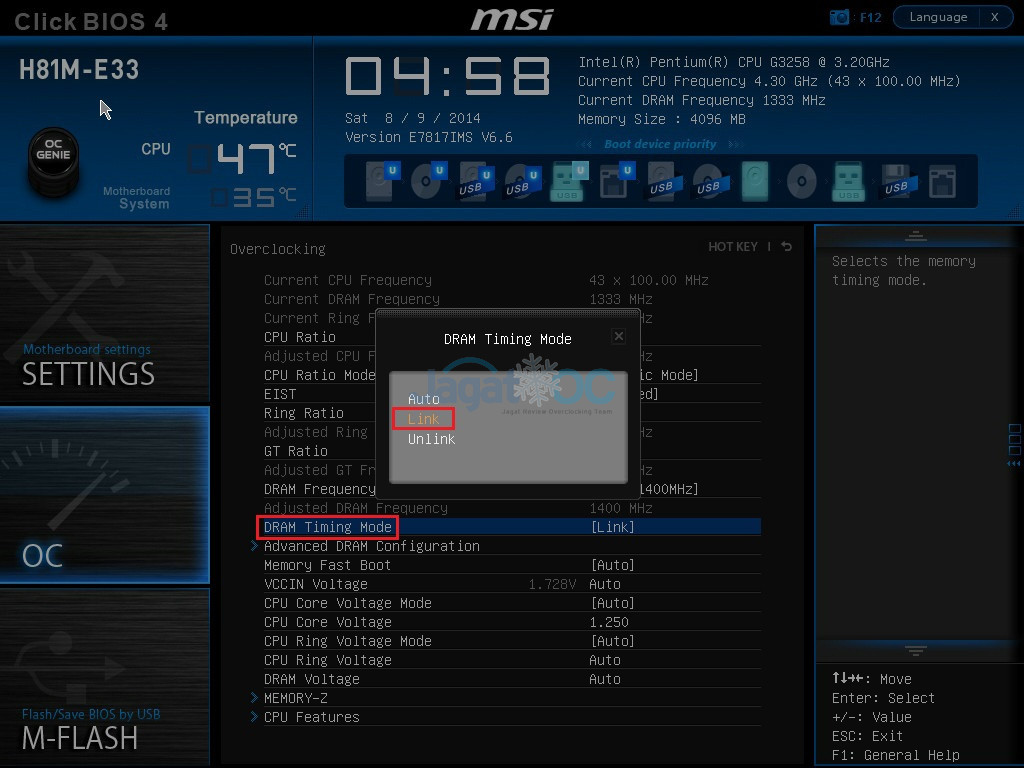

Set DRAM Timing Mode ke ‘Link‘

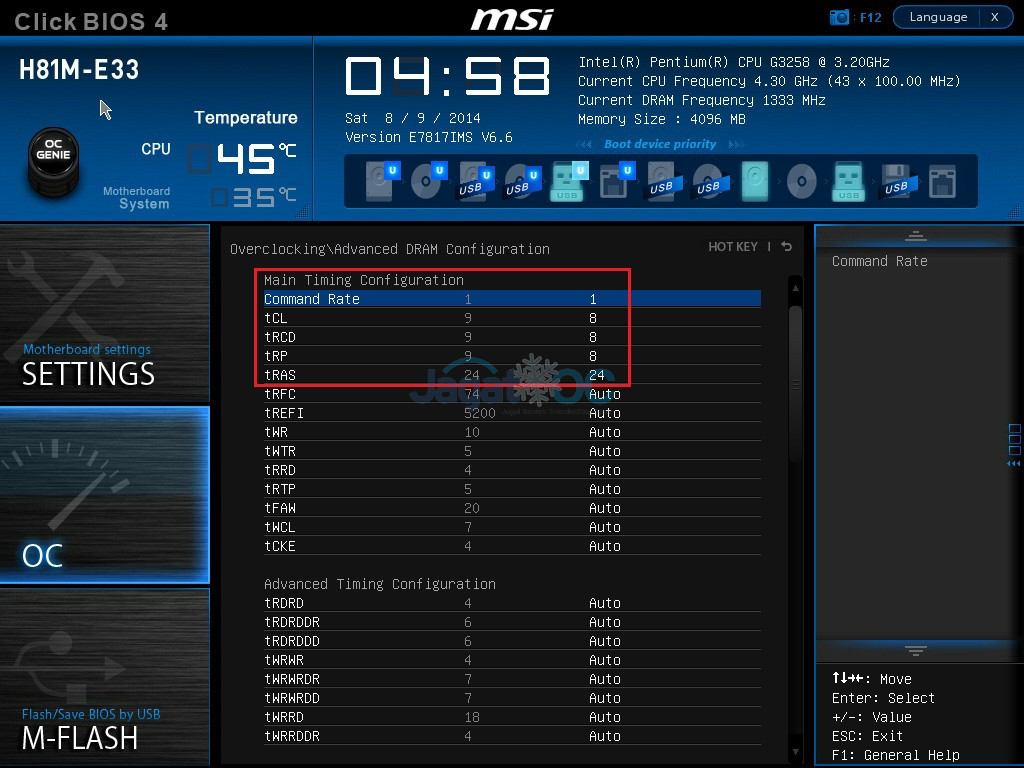

Masuk ke Advanced DRAM Configuration, set Timing memory manual ke 8-8-8-24-1T(tCL-tRCD-tRP-tRAS-Command Rate)

Berikut ini screenshot BIOSnya *klik untuk memperbesar*:

Perlu dicatat, setting memori kami dilakukan berdasarkan kemampuan memori value kami(Kingston KVR DDR3-1333 2x2GB, menggunakan IC Elpida BDBG). Bisa jadi kemampuan memori Anda berbeda dan bisa mengakomodasi timing lebih ketat (7-7-7-21 1T, atau 6-6-6-18 pada DDR3-1400Mhz). Anda mungkin juga ingin men-setting ‘DRAM Voltage’ ke 1.65V atau ke 1.7V untuk membuat memori anda lebih stabil.
