Review Water 3.0 Extreme: Watercooling Kelas Atas dengan Kemampuan Mumpuni

Pemasangan

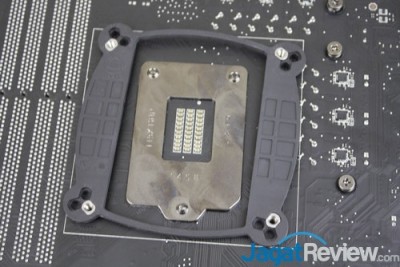

Untuk memasang waterblock ke motherboard, pertama, sejajarkan dulu backplate pada motherboard sesuai socket yang ada. Setelah itu, masukkan baut untuk backplate ke dalam lubang yang telah disediakan, seperti yang telah dicontohkan di gambar diatas. Terlihat terpasang tidak simetris, namun jangan khawatir karena memang sudah seharusnya seperti itu. Sesudah itu tinggalkan dan kita akan memasang bracket waterblock terlebih dahulu.

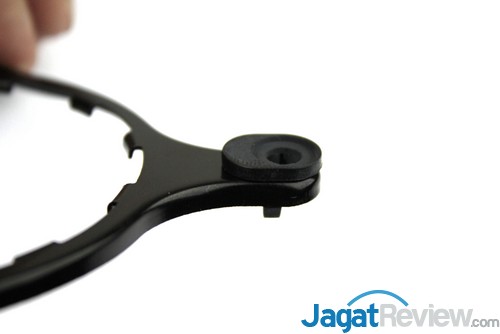

Karena kami menggunakan Intel 1150, jadi kami menggunakan bracket untuk Intel. Pasangkan konektor male ke empat buah sisi bracket mounting tersebut.

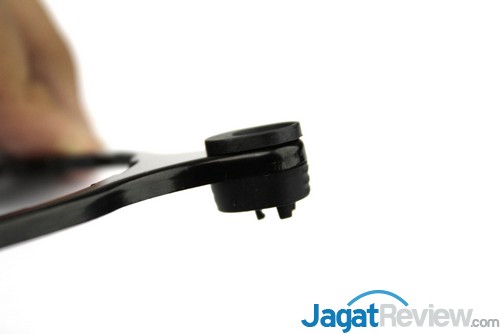

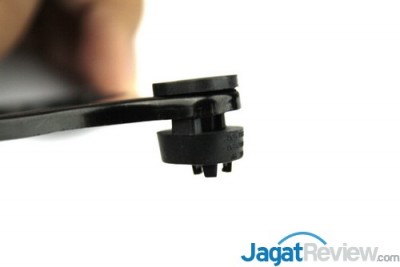

Sesudah itu kunci konektor male tersebut dengan konektor female.

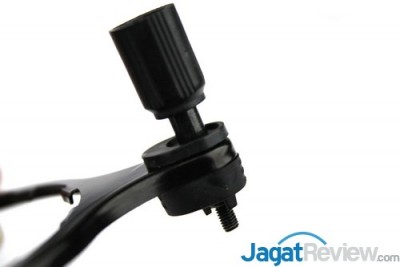

Lalu masukkan baut panjang untuk LGA 115X.

Inilah mounting bracket dengan mounting kit yang telah terpasang.

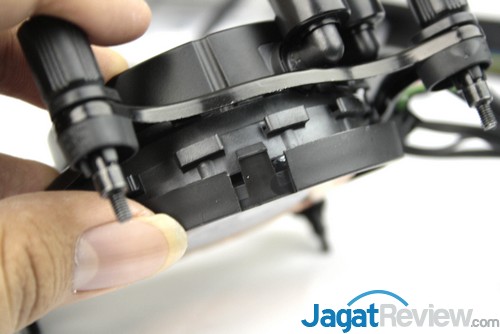

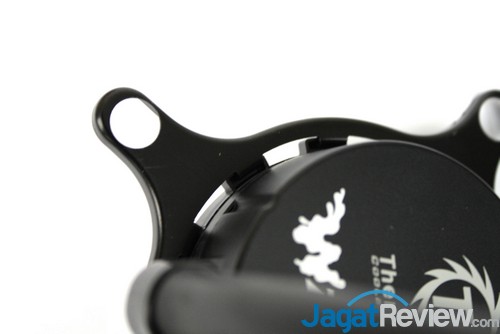

Setelah itu pasanglah mounting bracket tersebut ke waterblock. Terlihat terdapat beberapa tonjolan pada wateblock tersebut. Hal yang perlu Anda lakukan adalah menyejajarkan tonjolan yang ada pada waterblock ke mounting bracket sehingga terpasang dan dapat dikunci.

Kunci mounting kit tersebut dengan pengait yang sudah terpasang di waterblock sebelumnya.

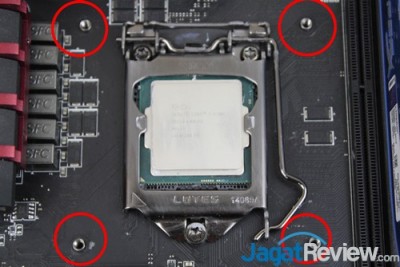

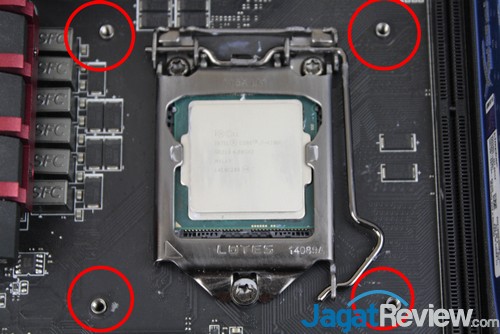

Sejajarkan keempat baut mounting dengan keempat lubang backplate yang sudah dipasang di motherboard tersebut.

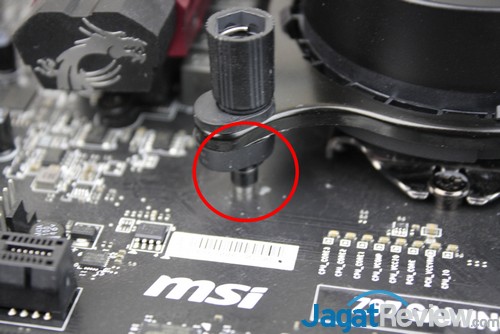

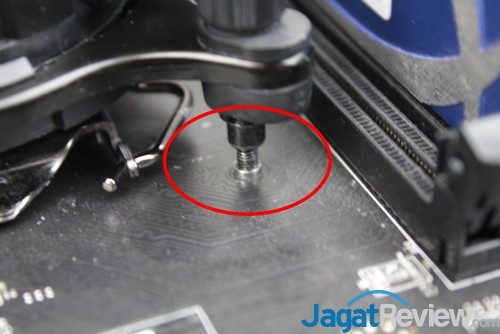

Putar hingga masuk cukup rapat supaya kontak antara prosesor dengan waterblock tersebut sempurna.

Setelah memasang waterblock ke motherboard, kini kita akan beralih memasang kipas ke radiator dan radiator ke casing.

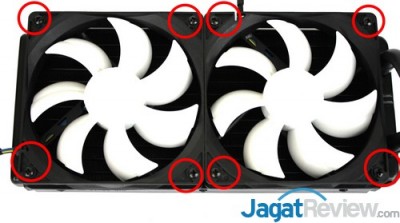

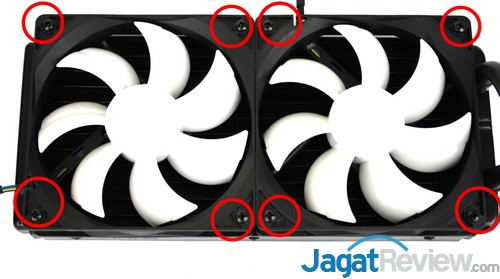

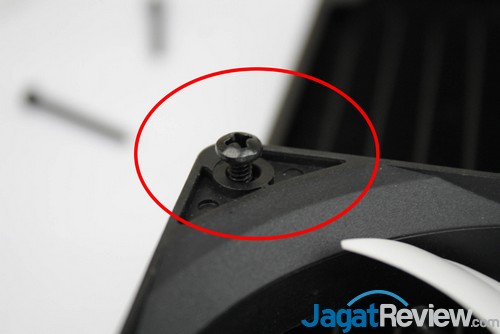

Untuk pemasangan fan, cukup sejajarkan fan dengan radiator dan kencangkan dengan baut yang telah disediakan. Kami memasang fan sesuai dengan yang tertera pada buku manual, yaitu dalam posisi membuang angin ke luar casing.

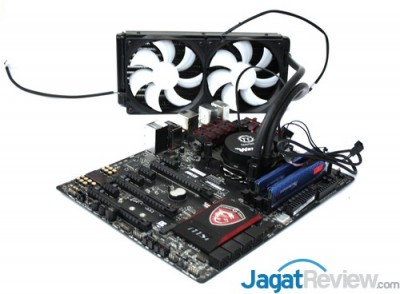

Beginilah bentuk dari Water 3.0 Extreme yang sudah terpasang ke motherboard. Untuk pemasangan radiator ke casing juga cukup mudah, yuk mari kita lanjutkan pemasangannya.

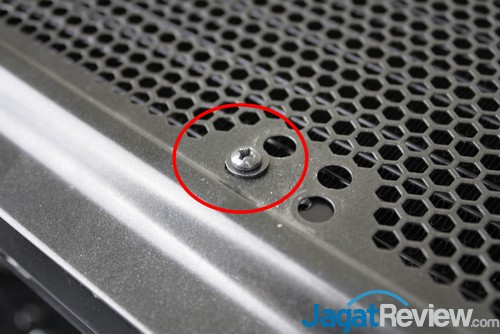

Kami menempatkan radiator tersebut dibagian atas casing. Anda cukup memasang baut untuk memasang radiator ke casing dengan fittingnya, lalu baut hingga rapat, mudah bukan?

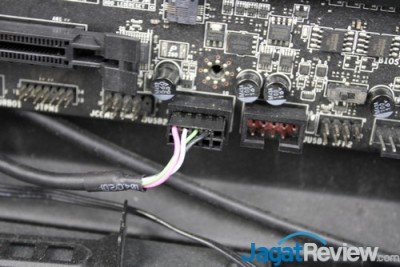

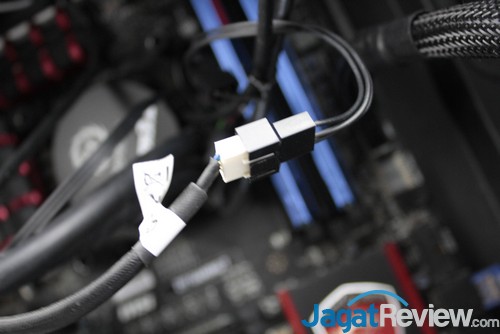

Jangan lupa untuk memasang konektor dari waterblock ke fan. Hal tersebut untuk memudahkan Anda dalam mengontrol fan lewat software yang sudah disediakan dari Thermaltake.



Pasang juga konektor USB agar software dapat digunakan.
