Review Streacom FC8 Evo: Casing Mini-ITX untuk PC Fanless

Perakitan Komponen ke casing

Berikut ini berbagai langkah-langkah yang sempat kami dokumentasikan ketika melakukan perakitan PC menggunakan Streacom FC8 Evo. Seperti yang kami sudah bahas di halaman pertama, berikut ini komponen sistem yang kami pakai untuk uji perakitan:

• CPU: AMD A10-7850K ‘Kaveri’, cTDP Setting to 45Watt
• Motherboard: Gigabyte F2A88XN-WiFi
• RAM: Kingston HyperX Fury 2x8GB DDR3-1866Mhz
• VGA: Integrated AMD Radeon R7
• SSD: Kingston HyperX 240GB
• PSU: Streacom Nano 150 PSU

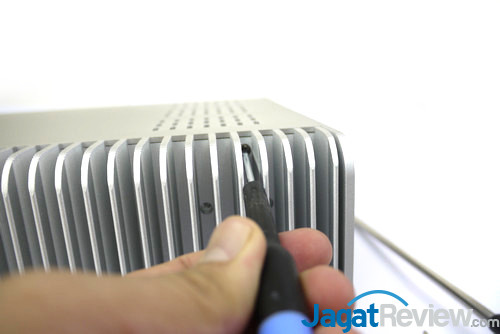

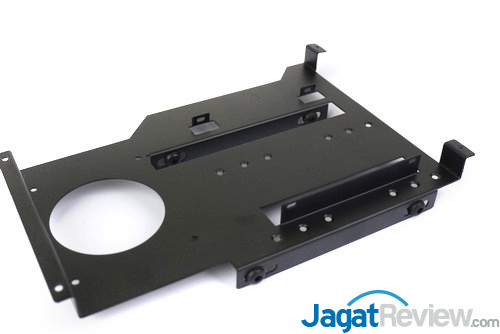

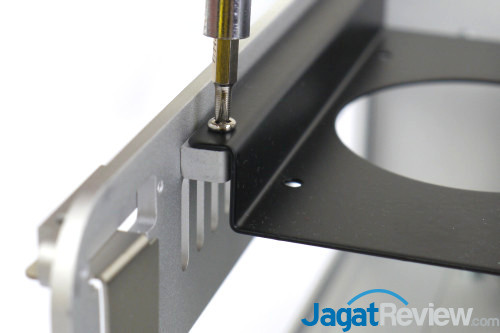

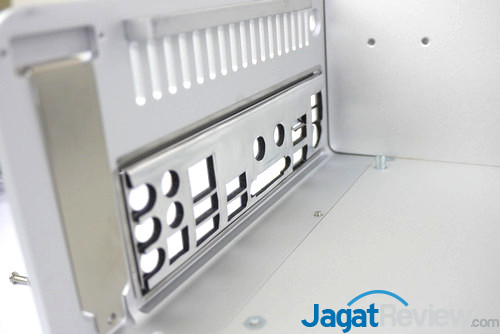

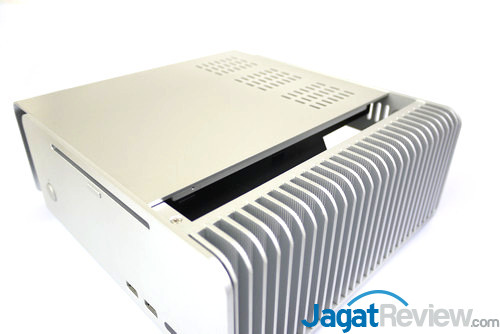

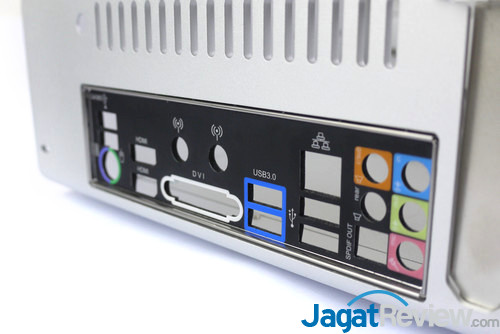

1) Pertama-tama, anda perlu membuka top panel dari FC8 Evo. Perhatikan bahwa pada bagian ‘heatsink’ casing ini anda harus menggunakan obeng yang penampangnya tidak terlalu lebar, karena jarak sirip heatsink yang kecil. Berikutnya anda bisa membuka braket hitam tempat memasang berbagai periferal storage, lalu melanjutkan dengan memasang I/O shield dari motherboard.

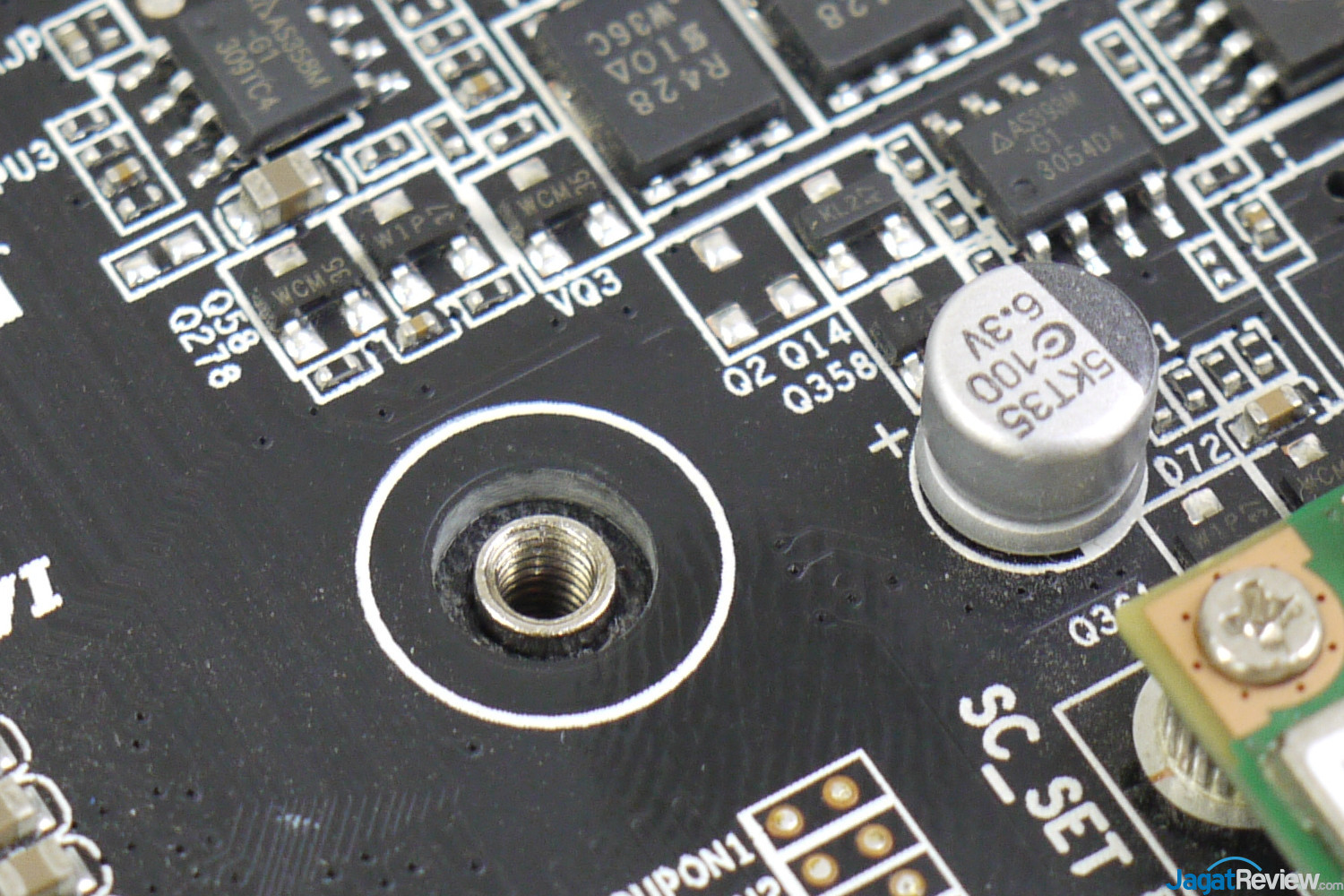

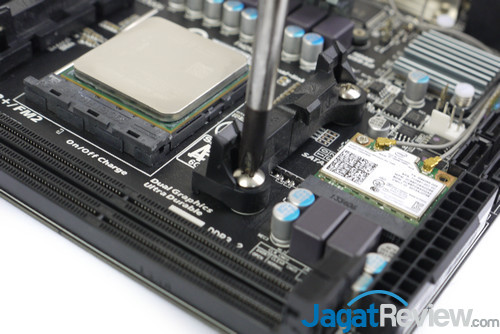

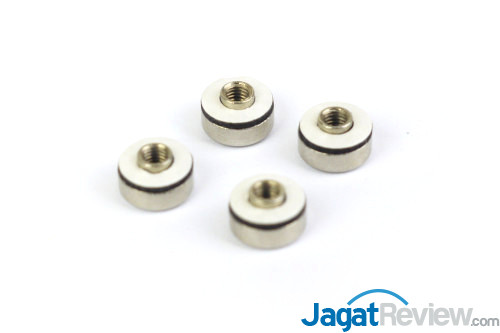

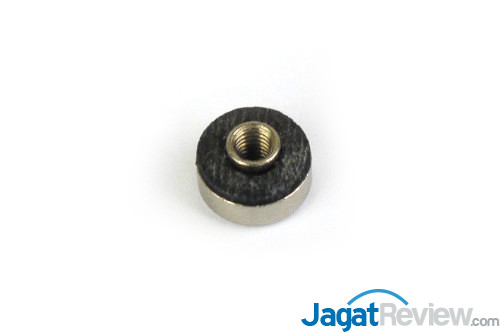

2) Langkah selanjutnya, mempersiapkan pemasangan heatpipe pada CPU. Karena kami menggunakan soket FM2+, kami perlu untuk membuka bracket mounting HSF bawaan motherboard, lalu menggantinya dengan empat buah mounting nuts. Jangan lupa untuk melepas protective label pada mounting nuts supaya bagian adhesive pad-nya bisa ditempelkan ke motherboard. Lanjutkan dengan memasang motherboard ke lubang mounting yang sudah tersedia pada case.

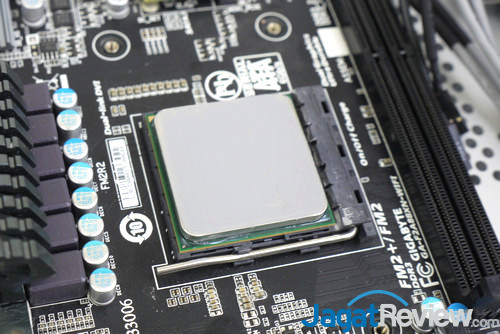

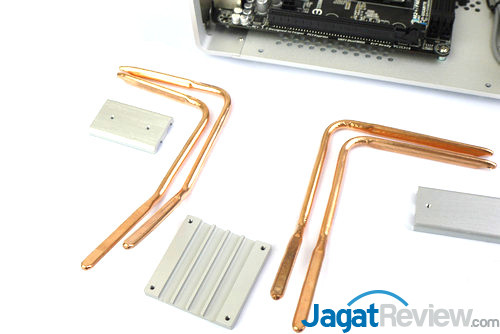

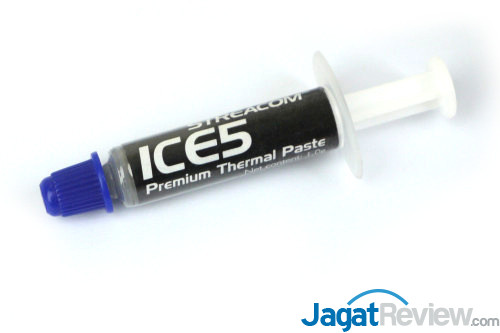

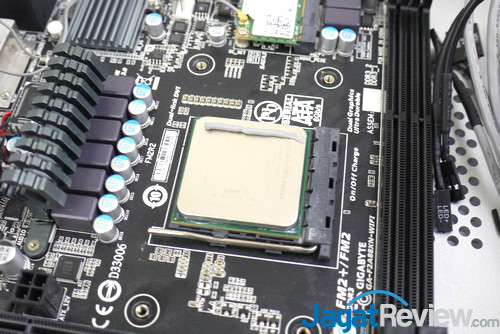

3) Sekarang adalah langkah pemasangan yang paling rumit dari seluruh proses perakitan FC8 Evo: memasang heatpipe! Mulailah dengan mengumpulkan berbagai komponen pendingin utama, dan mengoleskan thermal paste ke bagian CPU

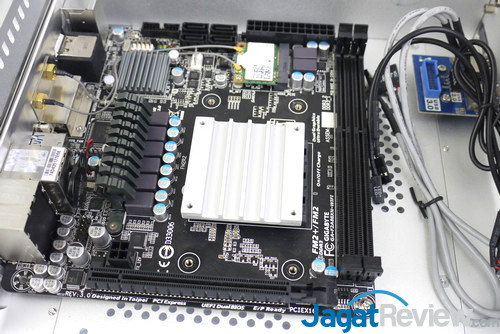

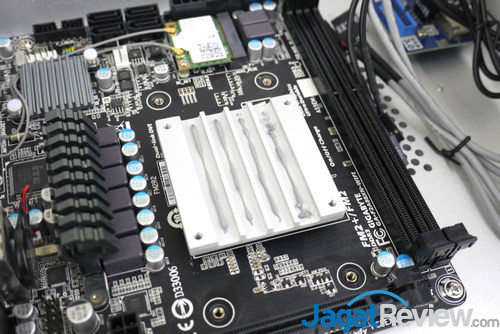

Berikutnya, pasang bagian ‘Lower CPU mount’ ke CPU. Bagian ini yang akan melakukan kontak thermal ke CPU. Lalu berikan thermal paste secukupnya pada lubang-lubang tempat heatpipe nantinya diletakkan supaya ada thermal transfer yang baik antara CPU ke heatpipe.

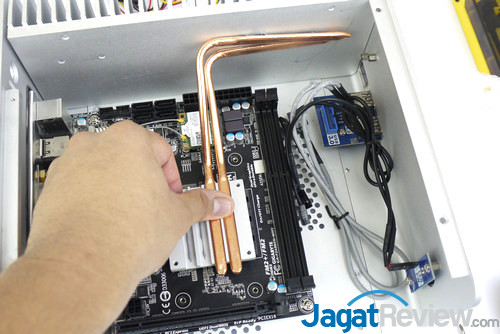

Letakkan heatpipe satu-persatu ke bagian lower CPU mount, dan yang ujung satunya lagi menempel ke casing. Selalu ingat untuk memberikan thermal paste pada bagian yang melakukan kontak thermal. Untuk mencegah kesulitan pemasangan PSU, anda disarankan untuk memasang PSU (terutama konektor 24-pin) sebelum memasang semua heatpipe.



Dalam perakitan sistem kami, kami menggunakan Gigabyte F2A88XN-WiFi, motherboard ini tidak di-list sebagai sebuah motherboard yang kompatibel 100% dengan FC8 Evo, sehingga kami menemui sebuah masalah kecil dalam pemasangan heatpipe: salah satu heatpipe(yang paling kanan) bentrok dengan salah satu kapasitor dari NanoPSU. Heatpipe ini perlu sedikit dibengkokkan secara manual supaya tidak ada masalah clearance.

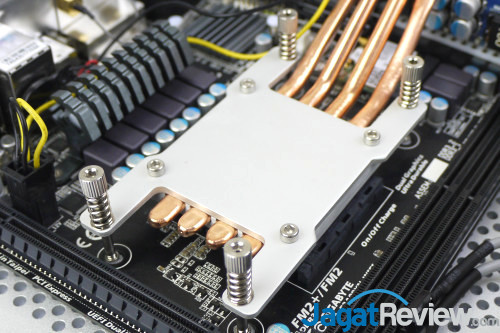

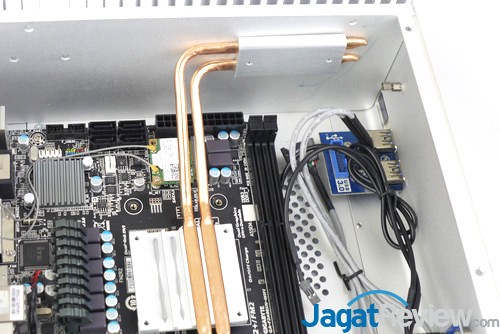

Setelah semua heatpipe terpasang ke casing, saatnya anda untuk memasang Upper CPU mount, dan menguncinya ke motherboard melalui sekrup yang memiliki per.

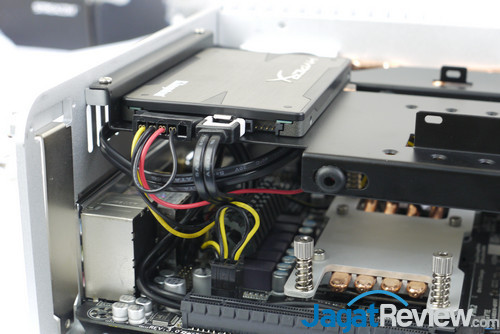

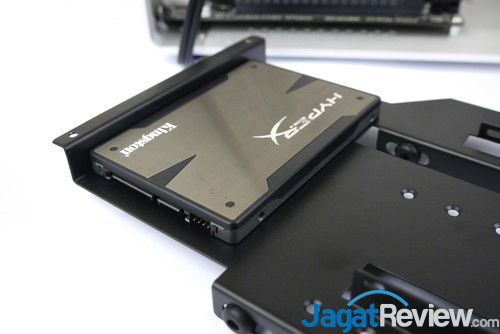

4) Anda bisa melanjutkan dengan memasang konektor power, RAM, dan juga memasang storage ke braket yang disertakan. Pada sistem kami, kami hanya menggunakan konfigurasi satu SSD 240GB

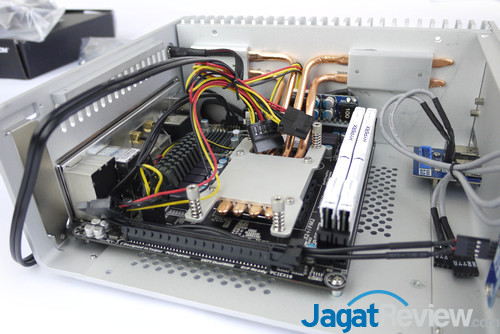

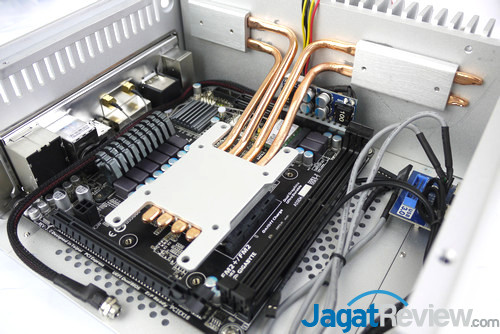

Inilah tampilan bagian dalam casing sebelum ditutup. Cukup padat dengan komponen, namun masih memberikan ruang untuk ‘bernafas’.

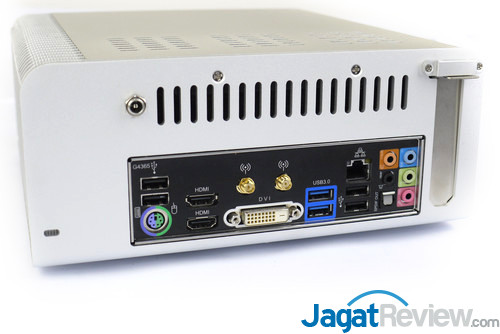

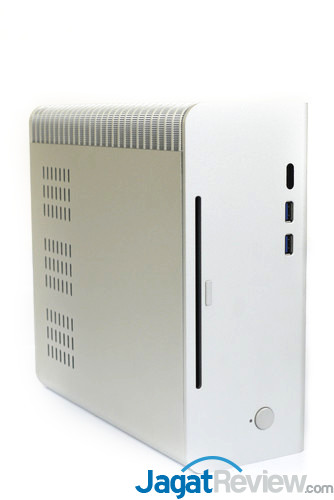

Pada akhirnya, berikut ini bentuk jadi dari Streacom FC8 Evo
