Review MSI Z97 Gaming 7: Siap Tenagai PC Gaming Modern
Belakangan ini, jamak sekali dijumpai komponen PC desktop dengan imbuhan kata “Gaming” pada nama produknya. Tentu saja penambahan kata “Gaming” tersebut bukan tanpa alasan dimana para produsen telah mengoptimalkan produk mereka semaksimal mungkin, untuk memuaskan kalangan pengguna, terutama gamer, yang menggunakannya. Tidak sampai disitu saja, para produsen juga menggunakan komponen dengan kualitas di atas rata-rata untuk memastikan produk mereka “tahan banting” selama penggunaan.
Motherboard merupakan salah satu komponen PC desktop dimana belakangan ini sering dijual sebagai produk “Gaming”. Motherboard “Gaming” umumnya memiliki ciri khas seperti memiliki dukungan multi-graphics card, memiliki fitu auto overclocking, menggunakan chip audio beserta chip networking khusus, dan masih banyak lagi. Menariknya, meskipun dijual dengan harga di atas rata-rata motherboard dengan chipset sejenis, motherboard “Gaming” ternyata sangat diminati oleh sejumlah kalangan pengguna PC. Oleh karena itu tidak aneh jika saat ini dan ke depannya akan semakin banyak produsen yang menawarkan motherboard “Gaming”.

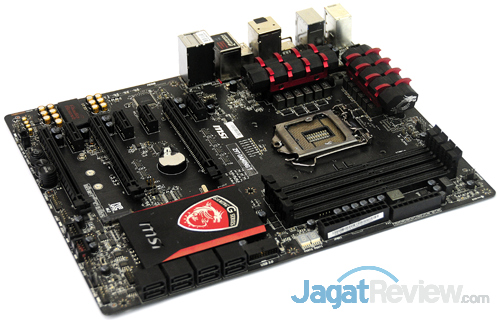

Di artikel kali ini kami akan membahas salah satu produk motherboard “Gaming” di pasaran saat ini, MSI Z97 Gaming 7. Seperti apakah kemampuan dan fitur unggulan yang ditawarkan oleh MSI pada produk motherboard “Gaming” tersebut? Simak ulasan lengkapnya berikut ini?
Platform Pengujian MSI Z97 Gaming 7
- Prosesor: Core i7 4790K
- Motherboard: MSI Z97 Gaming 7
- Memory: 8GB DDR3 2400 MHz (Dual Channel)
- Graphics Card: MSI GeForce GTX 970 Twin Frozr V Gaming
- Storage: Kingston HyperX 3K SSD
- Power Supply: Corsair AX850
- CPU Heatsink: Corsair H80
- Monitor: LCD Monitor 1920×1080
- Input: Generic Keyboard and Mouse
- OS: Windows 7 Ultimate 64-bit SP1
Intel Z97 Chipset Block Diagram
Intel Z97 merupakan chipset kelas high end untuk platform PC desktop kelas mainstream. Motherboard dengan chipset tersebut mendukung prosesor Intel Haswell, Haswell Refresh, dan juga Broadwell yang akan hadir di masa depan. Sejumlah fitur standar yang dapat ditemukan pada motherboard chipset Intel Z97 adalah 16 jalur PCI Express 3.0, dual channel memori DDR3/L, 6 port SATA III 6Gbps, 6 port USB 3.0, 14 port USB 2.0, 8 jalur PCI Express 2.0, dan dukungan tuning untuk komponen prosesor dan juga memori.
Spesifikasi
CPU
- Supports 4th and 5th Generation Intel® Core™ Processors, and Intel® Pentium® and Celeron® Processors for Socket LGA1150
Chipset
- Intel® Z97 Express Chipset
Main Memory
- Support four DDR3 1066/1333/1600/1866*/2000*/2133*/2200*/2400*/2600*/2666*/2800*/3000*/3100*/3200*/3300*(*OC) MHz DRAM, 32GB Max
Slots
- 3 x PCIe 3.0 x16 slots, (support x16, x8/x8, x8/x4/x4 modes)
- 4 x PCIe 2.0 x1 slots
On-Board SATA
- Intel Z97 Express Chipset
6x SATA 6Gb/s ports (SATA1~6)
1x M.2 port - ASMedia ASM1061 Chipset
2x SATA 6Gb/s ports (SATA7~8)
USB
- Intel Z97 Express Chipset
4x USB 3.0 ports (2 ports on the back panel, 2 ports available through the internal USB 3.0 connectors)
6x USB 2.0 ports (2 ports on the back panel, 4 ports available through the internal USB 2.0 connectors*) - ASMedia ASM1074 Chipset
4x USB 3.0 ports on the back panel - ASMedia ASM1042 chipset
2x USB 3.0 ports on the back panel
Audio
- Realtek® ALC1150 Codec
LAN
- 1x Killer E2205 Gigabit LAN controller
Multi-GPU
- Supports 3-Way AMD CrossFire™ Technology
- Supports 2-Way NVIDIA® SLI™ Technology
Internal I/O Connectors
- 1x 24-pin ATX main power connector
- 1x 8-pin ATX 12V power connector
- 8x SATA 6Gb/s connectors
- 1x M.2 port
- 2x USB 2.0 connectors (supports additional 4 USB 2.0 ports)
- 1x USB 3.0 connector (supports additional 2 USB 3.0 ports)
- 2x 4-pin CPU fan connectors
- 3x 4-pin system fan connectors
- 1x TPM module connector
- 1x Serial port connector
- 1x Front panel audio connector
- 1x Direct audio power connector
- 2x System panel connectors
- 1x Chassis Intrusion connector
- 1x Clear CMOS jumper
- 9x V-Check connectors
- 1x Power button
- 1x Reset button
- 1x OC Genie button
- 1x Multi-BIOS switch
- 1x Audio power switch
- 1x 2-Digit Debug Code LED
Back Panel I/O Ports
- 1x PS/2 keyboard/ mouse combo port
- 1x Clear CMOS button
- 1x LAN (RJ45) port
- 2x USB 2.0 ports
- 8x USB 3.0 ports
- 1x Optical S/PDIF OUT connector
- 6x OFC audio jacks
- 2x HDMI port
- 1x DisplayPort
Dimension
- 12 in. x 9.6 in. (30.5 cm x 24.4 cm) ATX Form Factor
Mounting
- 9 mounting holes.
