Pemasangan

Proses perakitan akan kita mulai, dalam keadaan metal frame di dalam casing sudah dibuka dan dikeluarkan dari ‘koper’.

Power Supply

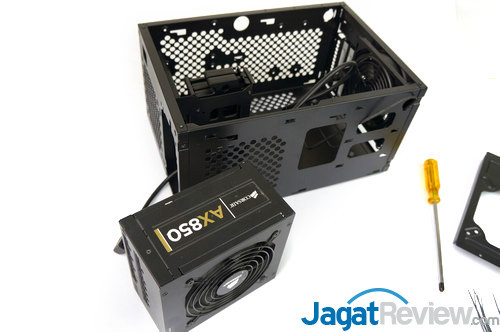

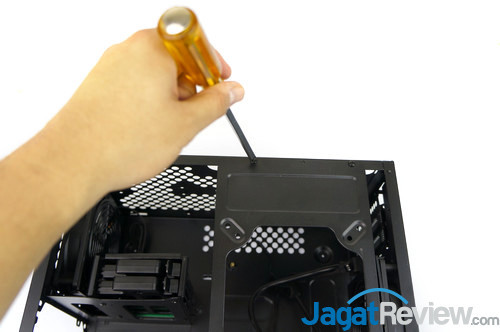

Kita akan mulai dengan pemasangan power supply(PSU). Mengingat ruang yang sangat terbatas di case ini, kami menyarankan anda memilih power supply modular(atau full modular) untuk memudahkan proses instalasi sistem. Disini kami menggunakan PSU Corsair AX 850.

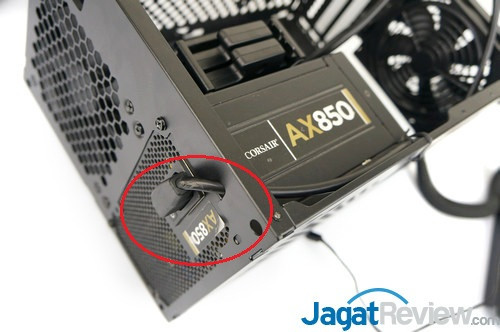

Berikutnya, anda harus memasang kabel extension power. Power Supply harus anda atur supaya sisi konektor daya-nya sesuai dengan yang terlihat di gambar atas.

Motherboard / VGA

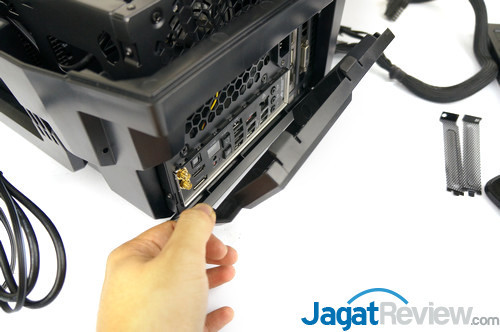

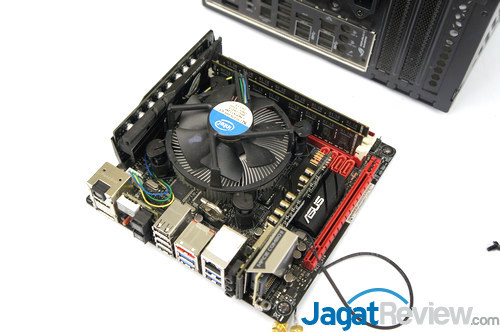

Berikutnya adalah pemasangan motherboard dan kartu grafis. Untuk pengujian ini kami menggunakan motherboard ASUS Maximus 6 Impact, dan sebuah kartu grafis GALAX GTX 980 HOF. Salah satu kelebihan dari Raidmax Troy adalah keleluasaan pemasangan kartu grafis, yang umumnya tidak anda dapatkan pada sebagian besar case mini-ITX. Disini, GALAX GTX 980 HOF kami yang cukup panjang dan lebarnya hampir memakan 3 slot, masih bisa terpasang. Anda bisa melihat pemasangannya di bawah ini:

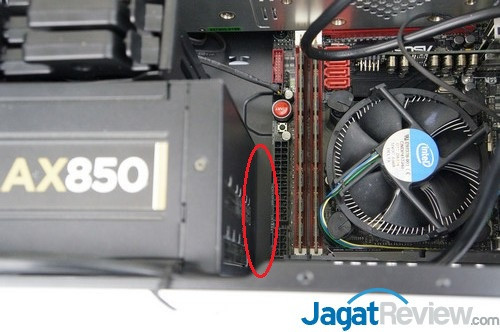

Anda bisa melihat betapa pendeknya jarak dari PSU ke motherboard. Seandainya anda menggunakan PSU non-modular, bisa jadi anda mengalami kesulitan memasang berbagai konektor daya karena konfigurasi kabel yang agak ruwet.

Storage

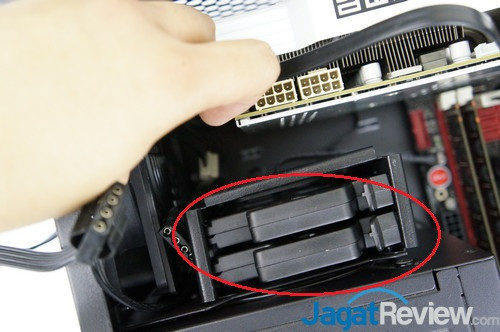

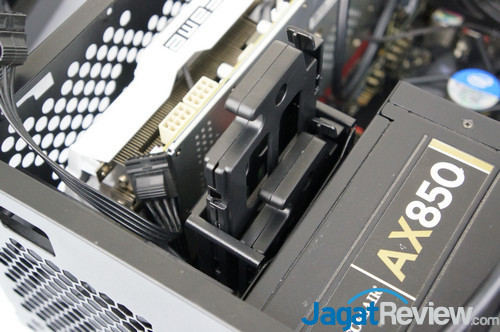

Berikutnya adalah pemasangan periferal storage. Kami akan menggunakan hot-swap tray yang tersedia dengan alasan kemudahan pemasangan.

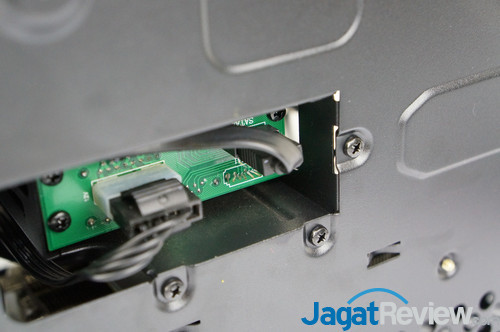

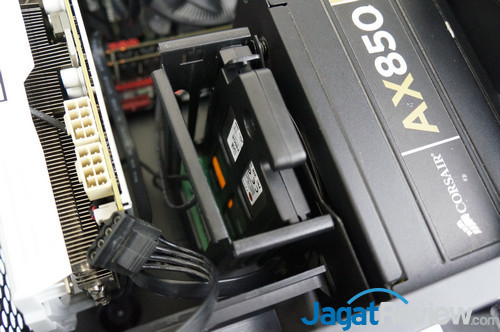

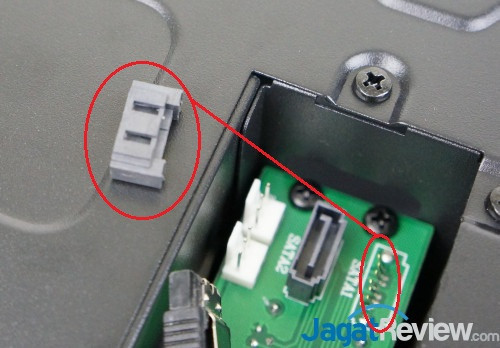

Ada sebuah masalah yang menimpa kami pada pemasangan konektor SATA. Konektor SATA di hot-swap tray ini lepas dengan mudah saat kami mencoba menarik kabel SATA untuk melakukan rekonfigurasi kabel. (note: Kami belum bisa memastikan apakah masalah pemasangan ini terjadi karena build quality yang rendah, atau kami kebetulan mendapat sampel yang defect). Untungnya, skenario pengujian kami hanya menggunakan satu buah periferal storage, sehingga konektor SATA masih bisa kami pasang seperti gambar di bawah:

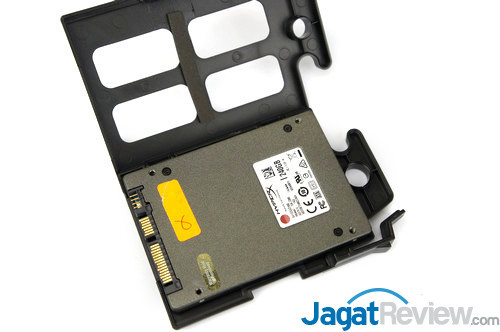

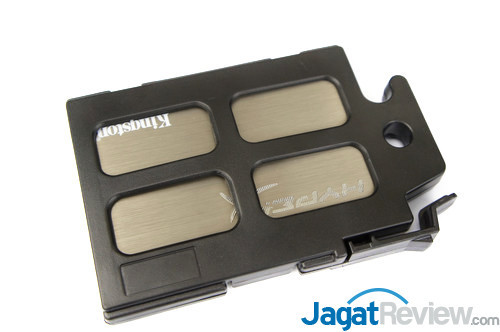

Selanjutnya, kami akan melakukan pemasangan SSD ke braket yang disediakan:

Braket SSD yang terbuat dari plastik ini tidak membutuhkan sekrup/baut untuk pemasangannya.

Memasang Metal Frame ke Case

Ketika motherboard, VGA, dan komponen storage sudah terpasang, saatnya memasang kembali bagian metal frame ke case. Anda bisa melepas bagian belakang dari case ini untuk membantu pemasangan.

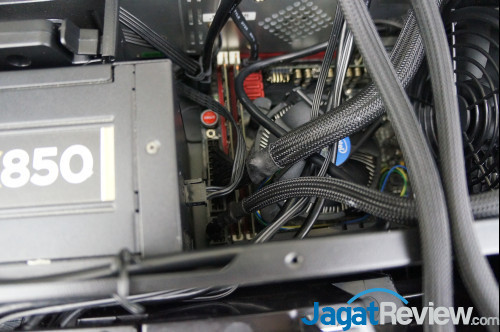

Case bagian luar memiliki beberapa kabel tambahan, seperti kabel konektor USB 3.0 Front Panel, dan konektor tombol power ON/OFF. Berikutnya, jika anda menggunakan PSU full-modular seperti yang kami pakai di artikel ini, pastikan bahwa anda memasang berbagai konektor daya terlebih dahulu ke komponen PC(24-pin/8-pin 12V untuk motherboard/CPU, VGA dll), sebelum memasang konektor daya ke PSU. Dari pengujian kami, jika konektor daya dari unit PSU sudah terpasang, agak sulit meraih konektor 24-pin dan 8-pin motherboard karena jaraknya terlalu kecil.

Sebelum memasang semua kabel power, baiknya juga Anda sudah memasang kabel-kabel yang lain, mulai dari kabel sata, kabel front panel, berbagai konektor fan, dan sebagainya. Jika kabel power dari PSU sudah dipasang, kemungkinan besar anda akan kesulitan memasang komponen/kabel lain karena isi casing sudah terlalu ‘penuh’.

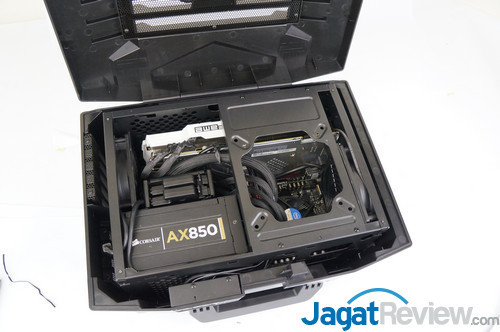

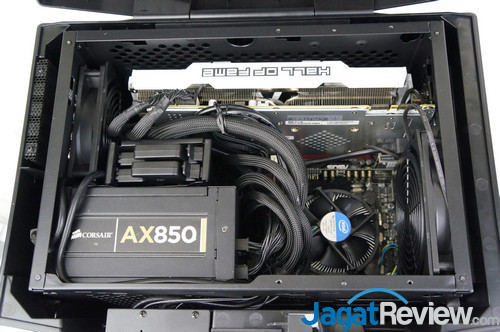

Setelah kabel-kabel yang ada di dalam casing sedikit dirapikan, inilah hasilnya:

Finishing

Sebelum menutup case, anda bisa memasang sebuah top fan bracket. Jika anda ingin menambahkan fan pada case Raidmax Troy, ini adalah tempatnya. Tadinya, kami ingin memasukkan sebuah watercooling compact(All-in-one/AIO) 120mm di top bracket ini, namun karena pertimbangan suhu komponen motherboard yang akan meningkat ketika tidak adanya airflow di sekitar motherboard, kami membatalkan niat ini, dan hanya menggunakan Intel Stock HSF.
