Overclocking Test: MSI 970 Gaming Motherboard

Opsi BIOS – CPU

UEFI BIOS pada mobo MSI 970 GAMING memiliki opsi tuning yang lebih dari cukup bagi power-user sekalipun. Mari kita lihat beberapa opsi yang terdapat padanya:

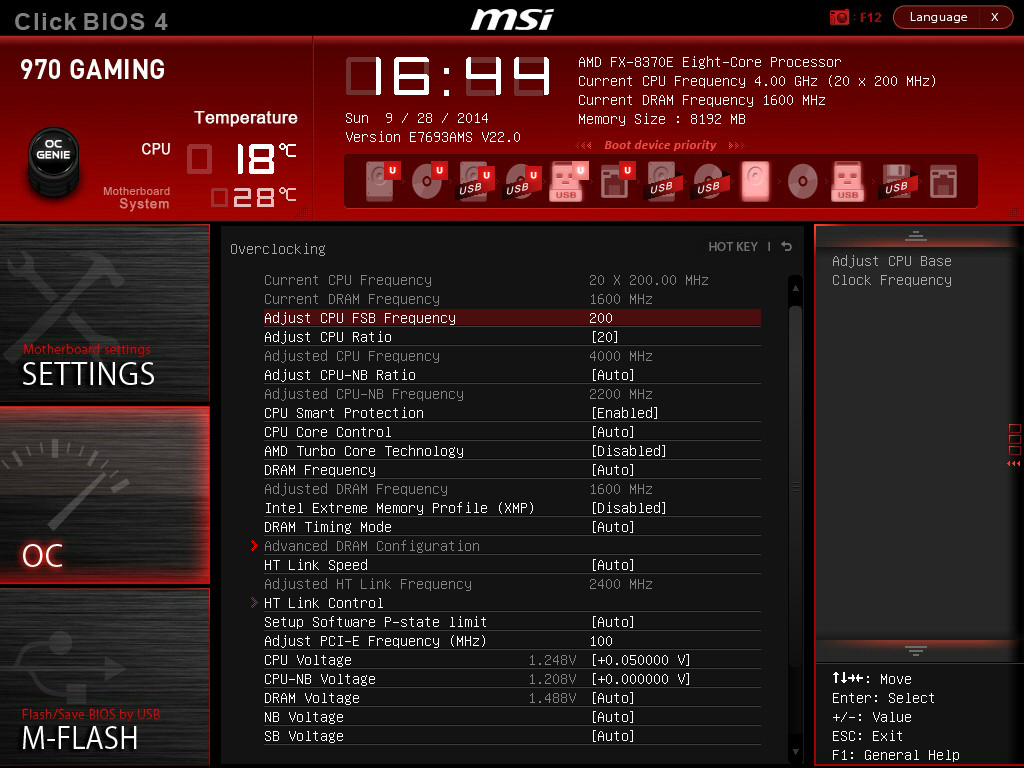

Ini penjelasan beberapa opsi BIOS yang ada:

• Adjust CPU FSB Frequency: Tempat mengubah Reference clock prosesor(a.k.a HTRef,FSB). AMD FX memiliki reference clock default 200Mhz
• Adjust CPU Ratio: Ubah opsi ini untuk meningkatkan CPU Multiplier. (Total CPU Clock = reference clock x cpu multiplier)
• CPU Smart Protection: MSI mengklaim bahwa opsi ini mampu menjaga motherboard dan prosesor dengan mengaktifkan berbagai proteksi, seperti over-temperature protection, dan over-current protection.
• CPU Core control: Jika anda ingin mematikan/menyalakan core prosesor tertentu, di sini tempatnya
• AMD Turbo Core technology: Opsi untuk menyalakan/mematikan AMD TurboCore tehcnology. Saat anda melakukan overclocking, kami sarankan opsi ini dimatikan saja(disabled).
• DRAM Frequency: Tempat mengubah kecepatan RAM secara manual
• Intel Extreme Memory Profile(XMP): Jika RAM anda mendukung profil XMP, anda bisa menyalakan fitur tersebut di sini
• DRAM Timing Mode: Tempat mengubah RAM Timing secara manual
• CPU Voltage & CPU-NB Voltage: Tempat mengubah CPU voltage & CPU-NB Voltage. Perlu dicatat bahwa opsi yang ada di sini BUKAN merupakan voltase yang akan Anda set, melainkan ini merupakan offset(penambahan/pengurangan) dari voltase default anda.



Sekarang, mari lanjutkan dengan praktik overclocking pada MSI 970 Gaming, dengan prosesor AMD FX-8370E



Overclocking CPU: 4 Ghz

Setting

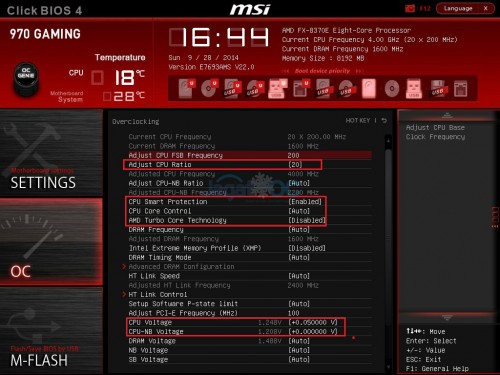

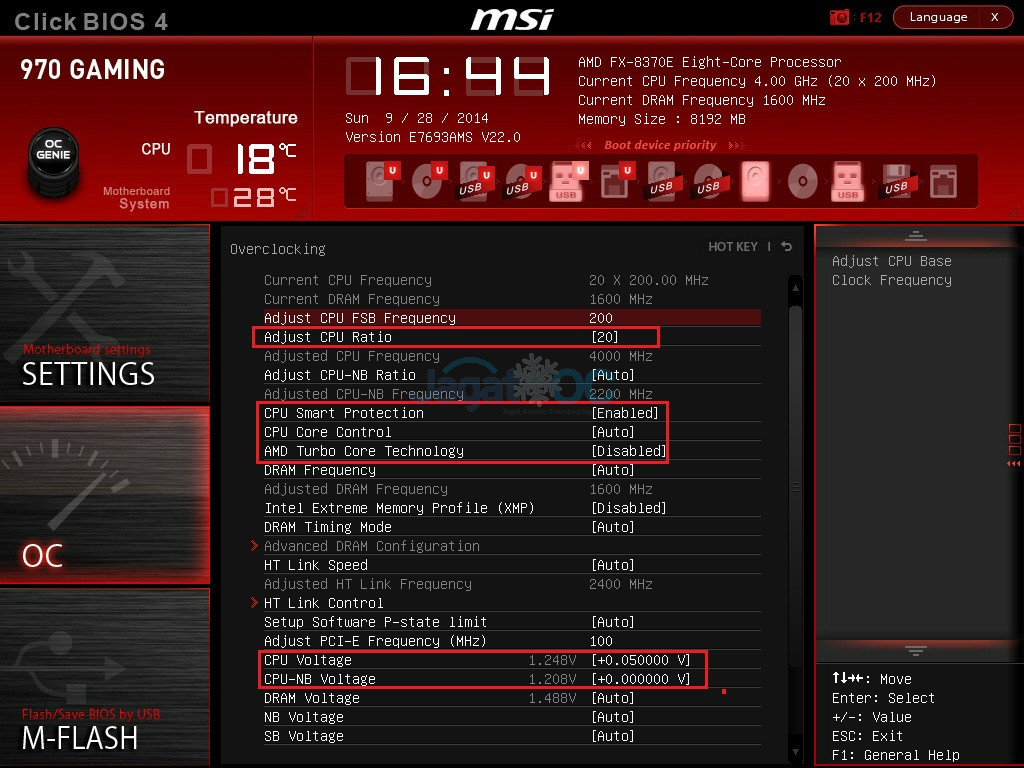

Ini adalah opsi yang kami ganti untuk menjalankan prosesor AMD FX-8370E di kecepatan 4 Ghz(semua core):

AMD FX-8370 memiliki kecepatan default 3.3Ghz di Voltase CPU(VCore)sekitar 1.2V pada saat load 8-core. Untuk mengubah kecepatannya menjadi 4 Ghz, kami melakukan setting:

• Adjust CPU Ratio : 20
• AMD Turbo Core Technology : DISABLED
• CPU Voltage : +0.05 V

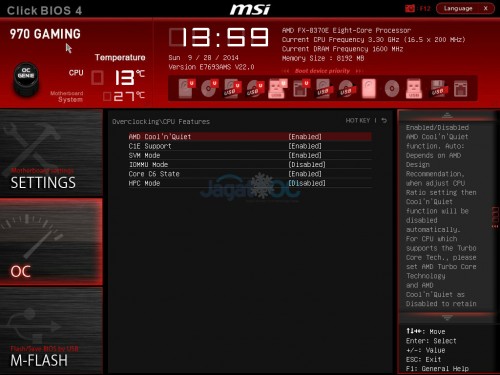

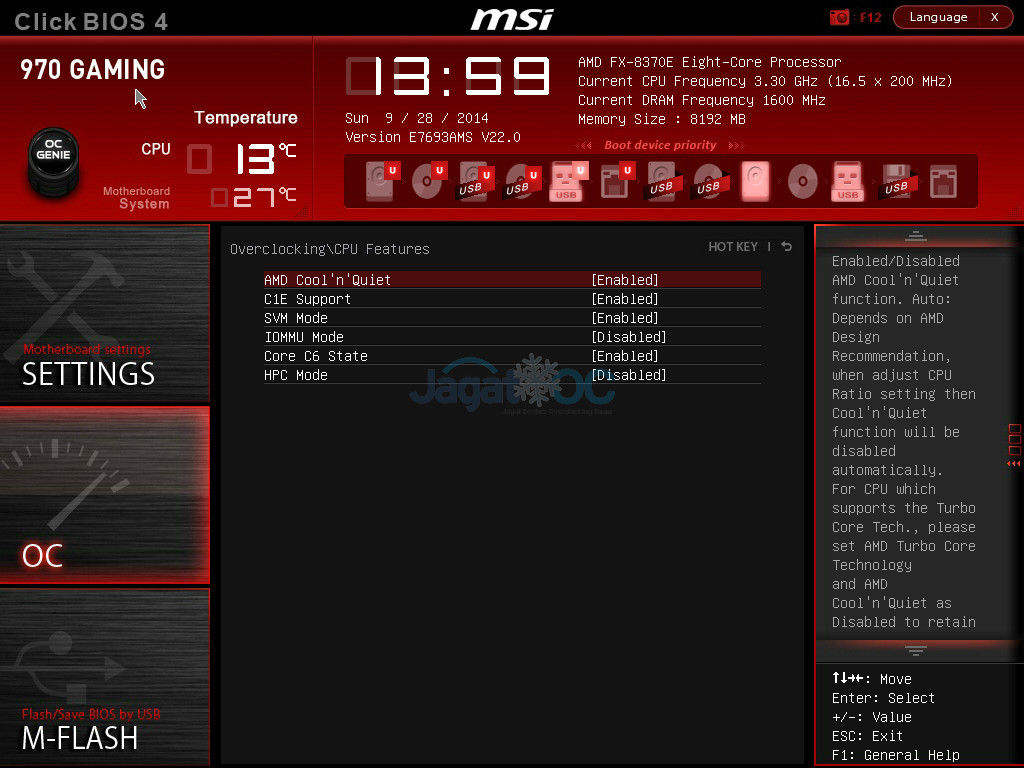

Dengan ini, CPU akan berjalan di 4 Ghz, dengan VCore sekitar 1.25V pada saat load. Perlu diperhatikan juga, kami tetap menyalakan AMD Cool’n’Quiet dan C1E Support, dan Core C6 State, supaya prosesor ini tetap bisa menjalankan mode power-saving ketika sedang idle.

Stability Test

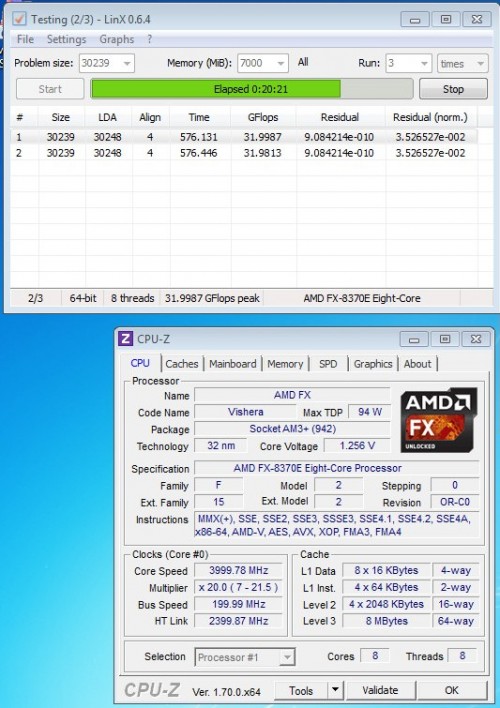

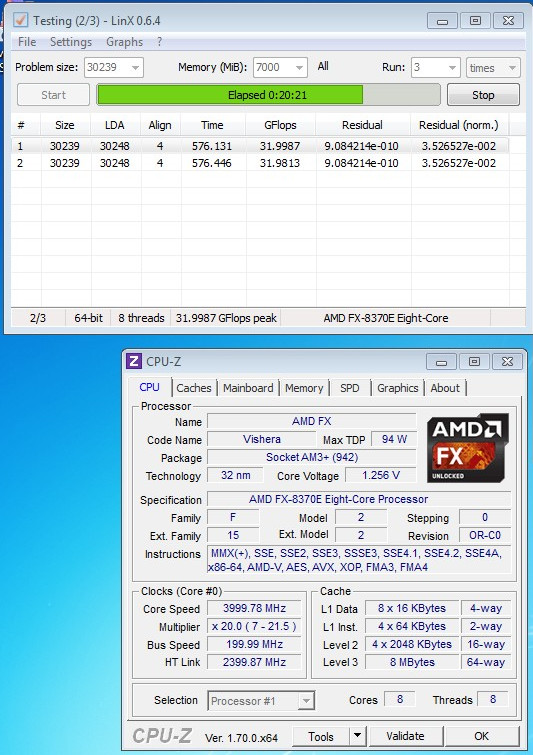

Pada konfigurasi 4Ghz, FX-8370E kami dapat dengan mudah melewati uji kestabilan dengan software LinX :



Benchmark

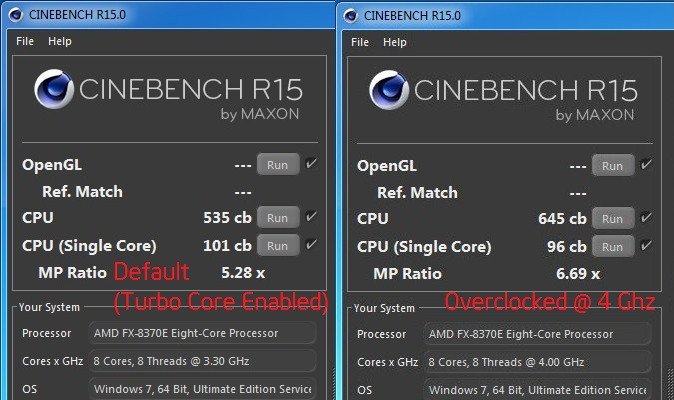

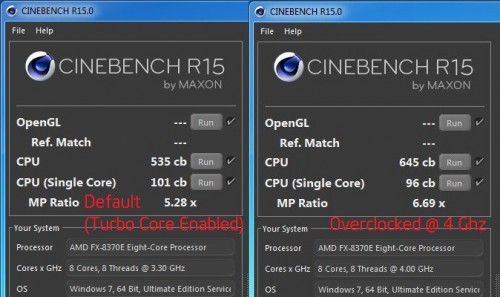

Dengan software benchmark CINEBENCH R15, kami mengukur kemampuan prosesor FX-8370E, sebelum dan sesudah overclock. Berikut hasilnya:

Dengan melakukan overclocking ke 4Ghz, skor benchmark CINEBENCH R15 dari FX-8370E bisa ditingkatkan setidaknya 20% pada skenario Multi-Core. Di sini, anda juga bisa menyaksikan bahwa skor single-core dari AMD FX-8370E yang kami OC ke 4Ghz sedikit turun, karena pada keadaan default dengan TurboCore enabled, prosesor FX-8370E akan meningkatkan kecepatannya hingga 4.3Ghz pada load single-core ringan.



Overclocking RAM ke DDR3-2133Mhz

Setting

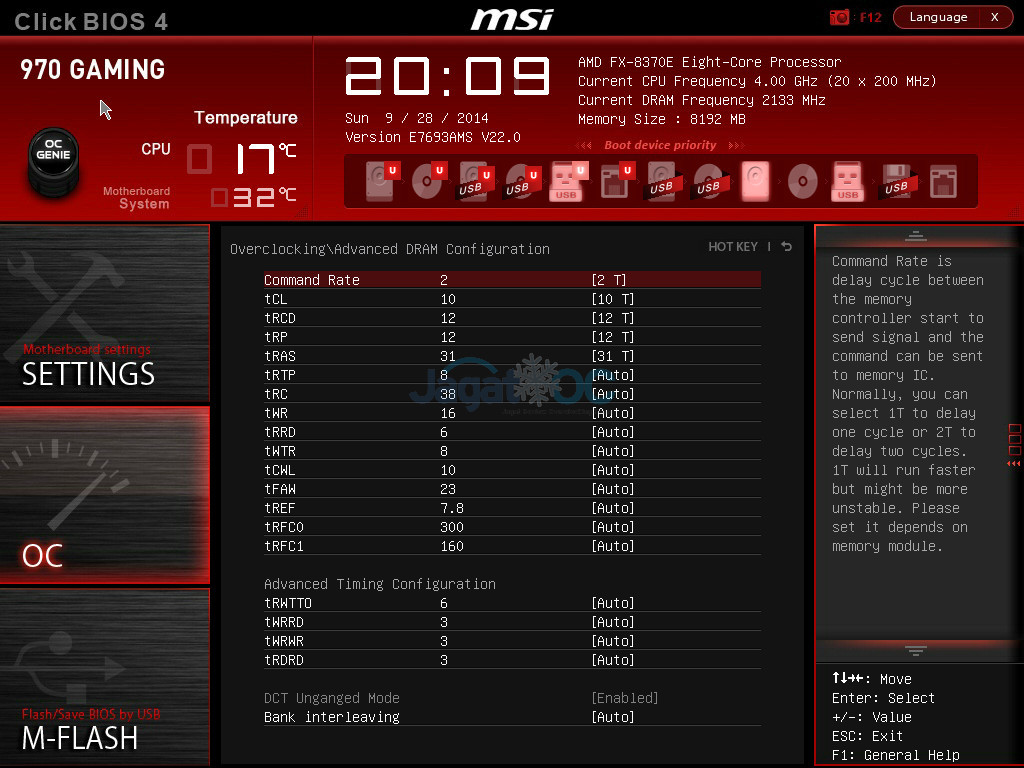

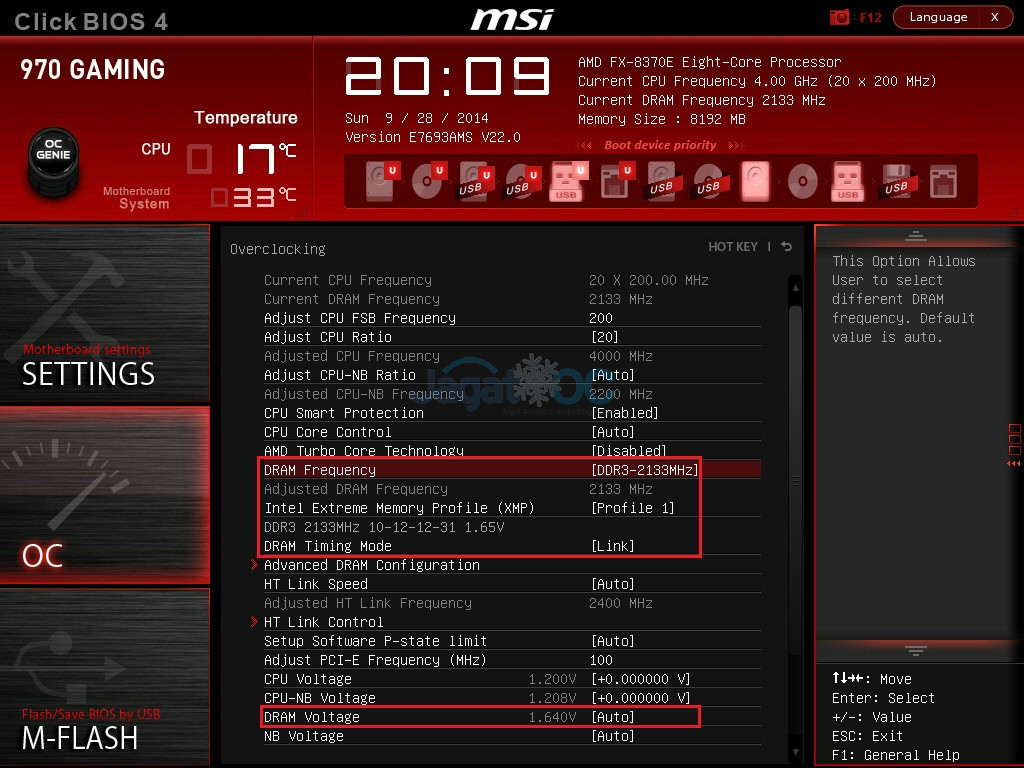

Berkat profil XMP yang didukung oleh RAM G.Skill TridentX kami, overclocking memori dapat dilakukan dengan hanya menyalakan XMP, dan sedikit mengatur beberapa variabel secara manual. Berikut ini pengaturan yang kami lakukan:



Benchmark

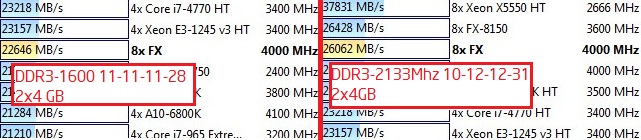

Dengan menggunakan kecepatan DDR3-2133Mhz timing 10-12-12-31 2T, kami mendapat peningkatan AIDA64 Read Bandwidth setidaknya 15%. Untuk melihat pengaruh bandwidth memori DDR3 pada sistem AMD FX, Anda bisa membacanya pada artikel kami yang terdahulu di sini.
