The Board

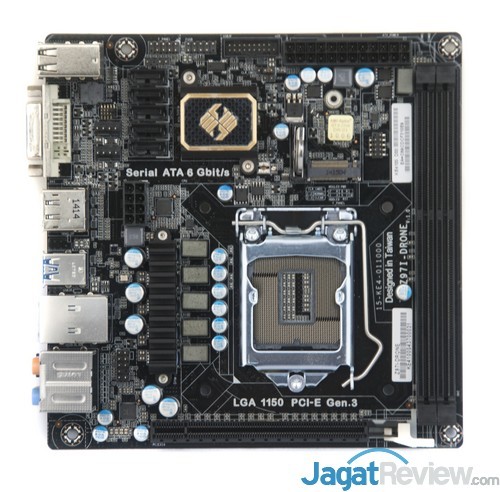

Sejak pertama kali diluncurkan pada Computex 2013, produk ECS seri L337 Gaming hadir dengan tampilan yang mencolok berkat kombinasi warna-warna cerah. Namun kini tidak lagi, seperti yang tergambar pada ECS Z97I-Drone, seri L337 Gaming tampil dengan layout serba hitam, baik pada PCB maupun pada komponen di atasnya. Untuk detil peletakan komponen di atasnya, ECS cukup berhasil mempermudah pengguna saat merakit komputer idamannya dengan motherboard berukuran 170 x 170 mm ini.

Biasanya motherboard Mini-ITX dengan chipset kelas atas akan dilengkapi dengan beragam fitur-fitur ekstra, namun Anda tak akan menemukannya pada ECS Z97i-Drone. Salah satu yang absen adalah Modul Wi-Fi AC dan Bluetooth yang biasanya telah terpasang di motherboard sekelasnya. Anda harus menambahkannya sendiri. Hal ini mungkin salah satu alasan motherboard ini dibanderol cukup murah.

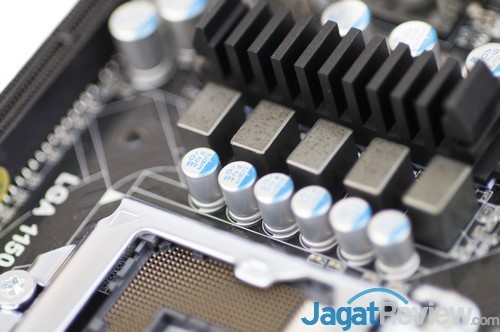

Untuk mengatur listrik yang masuk ke CPU, motherboard ini mengandalkan 5 Phase Digital Power Design yang kami rasa sudah cukup karena motherboard ini bukan ditujukan untuk overclocking. Meskipun opsi tersebut tersedia lengkap pada BIOS EUFI motherboard ini.

Backpanel

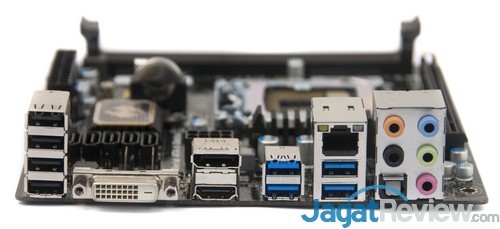

Berikut backpanel I/O Shield yang disediakan ECS pada motherboard ini:

1 X Audio port (Line-in,4x Line-out, SPDIF out)
1 X RJ-45 port
1 X HDMI port
1 X DVI-D port
1 X Display port
1 X Optical S/PDIF Out port
4 X USB3.0 ports
4 X USB2.0 ports

ECS menyediakan beragam port konektivitas pada motherboard ini. Untuk output video tersedia tiga jenis port output video jika Anda menggunakan GPU Intel HD; DVI, HDMI, dan DisplayPort. Memang absennya konektor D-Sub disayangkan, namun hal ini tak akan merepotkan karena kebanyakan monitor yang dijual di pasaran telah menggunakan input digital, apalagi jika resolusinya di atas Full HD. Bahkan, saat ini sangat jarang graphics card yang menyediakan output D-Sub secara langsung, setidaknya disediakan dengan converter.

Untuk memenuhi kebutuhan transfer data antar perangkat, motherboard ini menyediakan empat buah port USB 3.0 dan empat buah USB 2.0 yang seluruhnya diakomodir oleh chipset Intel Z97. Sedangkan untuk konektivitas antar jaringan, motherboard ini mengandalkan port Gigabit LAN RJ-45 yang ditangani oleh chipset Intel I218-V.

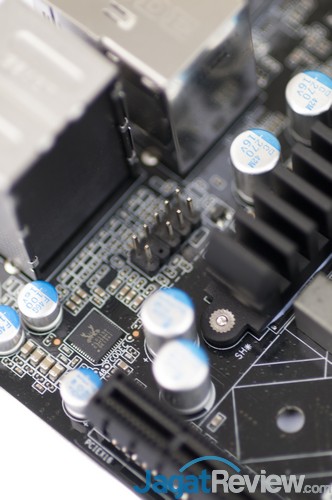

Untuk sistem audio, ECS mengandalkan Realtek ALC1150 8-channel High Definition audio CODEC. Sedangkan untuk meningkatkan kualitas suara yang dihasilkan, ECS juga menyediakan software Creative Sound Blaster Cinema2. Software ini menyediakan beragam preset penggunaan yang dapat disesuaikan dengan kebutuhan.

Memory Slot

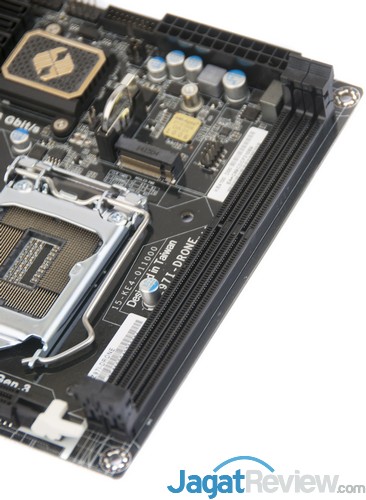

Mengusung form factor Mini-ITX, ECS Z97I-Drone harus benar-benar memanfaatkan tempat yang tersedia sebaik mungkin. Meski sebenarnya motherboard ini mampu menangani empat keping DIMM RAM DDR3 Dual Channel, ECS lebih memilih hanya menyediakan dua buah slot DIMM RAM yang memaksa kapasitas maksimalnya hanya sebesar 16 GB. Menariknya motherboard sekecil ini mampu menangani memori DDR3 berkecepatan tinggi hingga 3000 MHz.

Expansion Slot

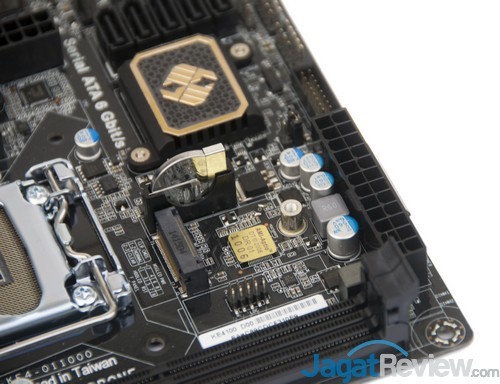

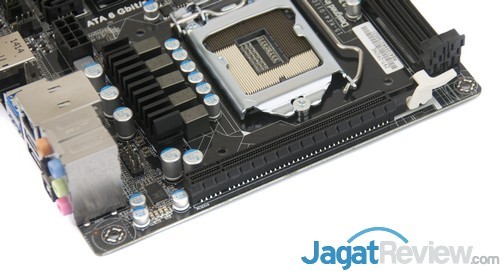

Seperti pada motherboard mini-ITX besutan vendor lainnya, ECS Z97I-Drone hanya dilengkapi dengan satu slot PCI Express X16 Gen 3.0 yang suatu saat dapat Anda pasangkan dengan graphics card add-on. Tersedia juga slot M.2, sayangnya slot ini hanya bisa digunakan untuk memasangkan modul Wi-Fi/BT, tak bisa Anda pasangkan SSD berantarmuka M.2.

Storage

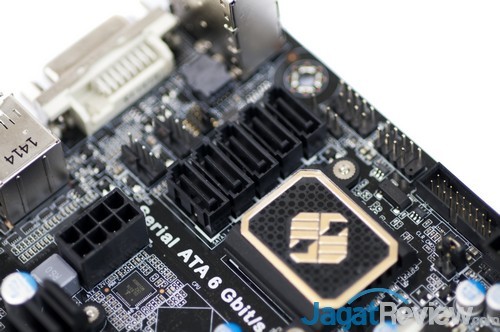

Untuk storage, ECS Z97I-Drone menyediakan lima buah slot SATA3 6Gb/s yang dilengkapi dengan fitur RAID 0,1,5 dan 10 dan Intel® Rapid Storage Technology dan semua ini dikendalikan oleh chipset Intel Z97.

Header & Button

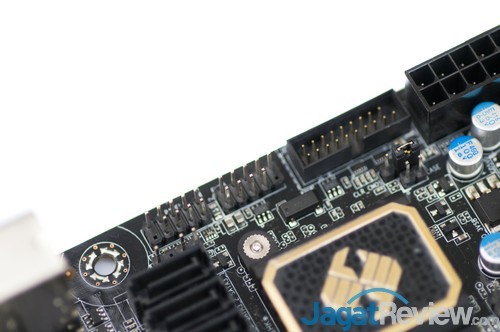

Anda sama sekali tak akan menemukan tombol-tombol instan yang tertanam motherboard ini, bahkan tombol Power dan Reset tak akan Anda temukan. Mungkin hal ini diakibatkan ukuran motherboard ini yang terbatas.
