Unboxing Sound Card Power Color DEVIL HDX

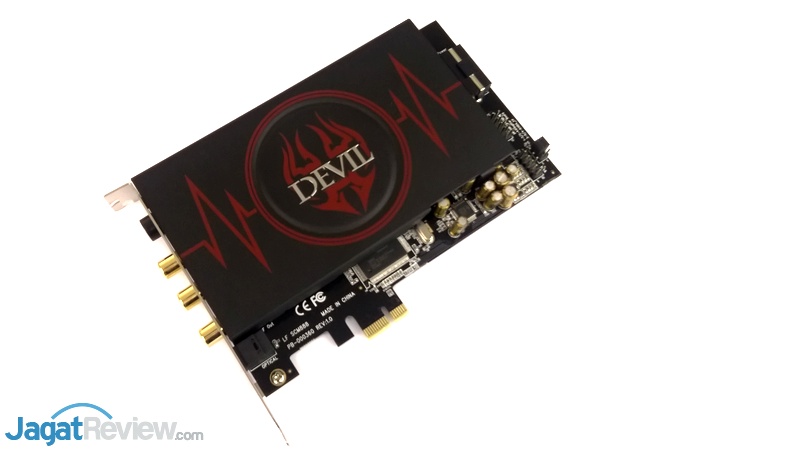

Unit sound card DEVIL HDX sendiri hadir dalam bentuk card PCIe dengan konektor PCIe x1. Perangkat ini memiliki EMI Shield dengan logo “DEVIL” yang melindungi komponen-komponen pengolah sinyal audio di baliknya. Power Color mengklaim shield ini mampu menangkal noise yang dihasilkan oleh komponen lain dalam PC, sehingga sound card bisa menghasilkan sinyal audio tanpa gangguan.

Pihak Power Color memilih untuk menyediakan konektor molex untuk input daya ke sound card ini langsung dari power supply. Mereka menghindari mengambil daya dari port PCIe. Hal ini bertujuan untuk menjaga agar daya yang masuk tidak “kotor” sehingga berpotensi menganggu kualitas suara.

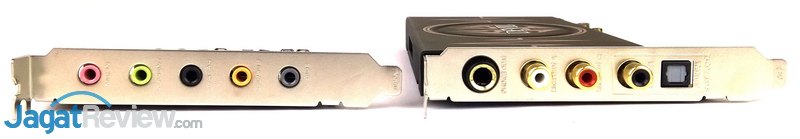

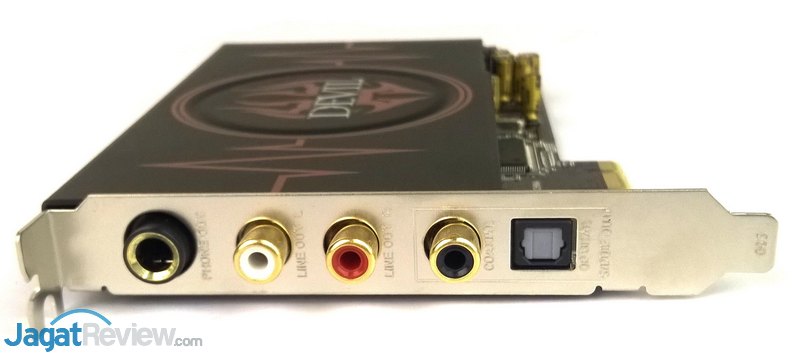

DEVIL HDX sendiri memiliki konektor output seperti berikut ini:

• 1 x 6.3mm Phone Out with Amplifier
• 2 x RCA (L/R) Jack Out
• 1 x Coaxial Out
• 1x Optical Out

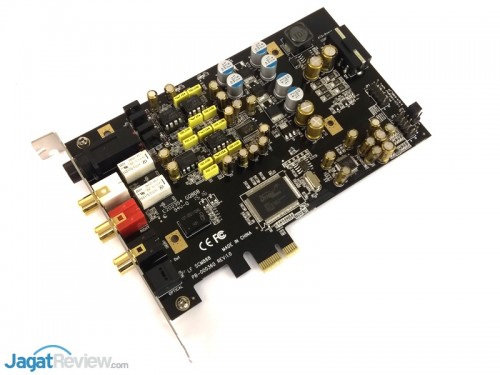

Sound card DEVIL HDX ini menggunakan audio processor CMedia CM8888 dan dilengkapi dengan OP Amp yang bisa diganti sesuai dengan selera pengguna. Hal ini akan memastikan sound card ini bisa menghasilkan sinyal audio dengan karakter yang cocok dengan musik yang biasa didengarkan oleh penggunanya. Sementara untuk output analog, sound card ini dilengkapi dengan chip DAC Wolfson WM8741.

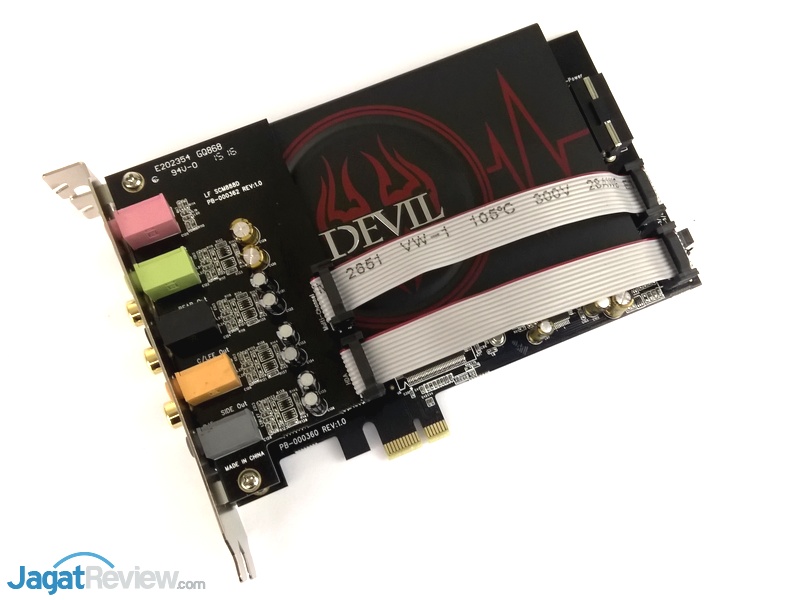

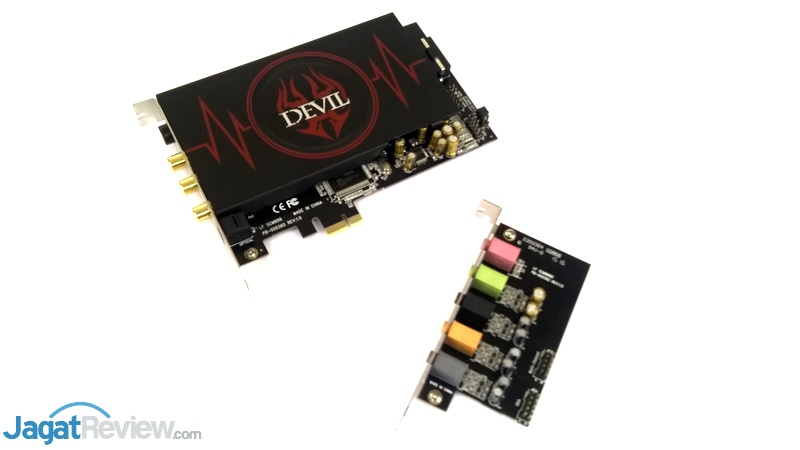

Untuk konfigurasi output analog multi-channel, Power Color menyediakan daughterboard yang mengakomodasi output 3.5 mm seperti yang biasa digunakan. Daughterboard tersebut dihubungkan ke sound card ini dengan memanfaatkan flat connection cable yang tersedia dalam paket penjualan.

Daughterboard yang menyertai DEVIL HDX ini sendiri mengusung output:

• 1x 3.5mm Mic-in
• 4x 3.5mm analog out

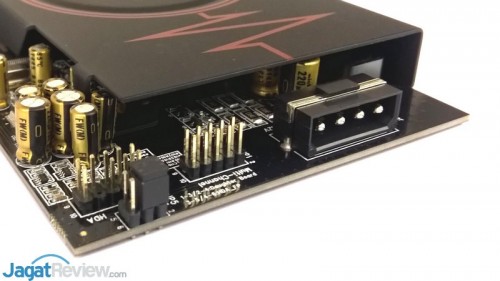

Konektor untuk menghubungkan daughterboard ke sound card terletak di sebelah konektor molex, beserta dengan jumper untuk konfigurasi mode output. Terdapat dua konektor, yaitu Multi-Channel Output dan HDA, yang harus dihubungkan ke daughterboard. Untuk konektor HDA sendiri, pengguna juga bisa memanfaatkannya untuk menghubungkan Audio In/Out di front panel casing, ke DEVIL HDX.
